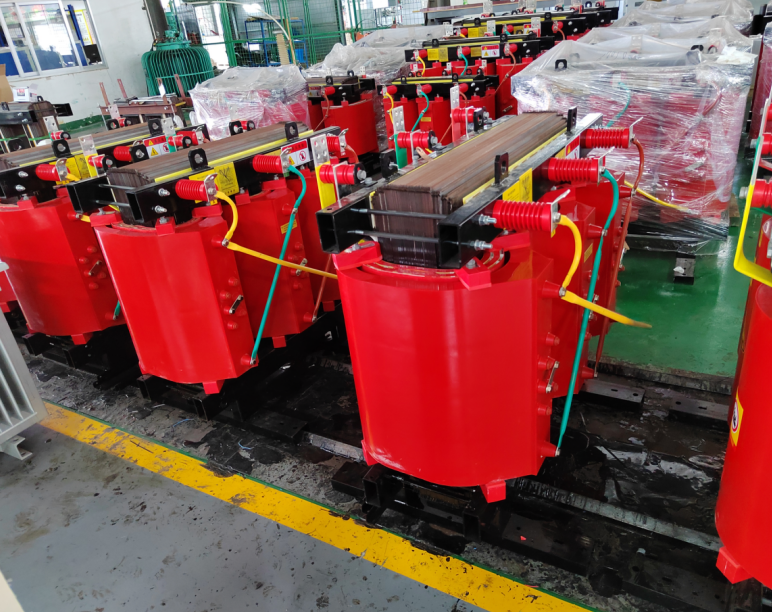

SCB10乾式変圧器とは何ですか？

SCB10 乾式変圧器は、火災安全性と環境への配慮が最優先される屋内用途向けに設計された三相エポキシ樹脂鋳造変圧器です。 「SCB」の指定は、それが何であるかを示しています。S は三相、C はキャスト樹脂 (エポキシ)、B は低電圧側のフォイル巻線を表します。 「10」はパフォーマンス コードであり、導入されたときに効率が大幅に前進したことを示した世代です。

絶縁と冷却に可燃性の鉱物油を使用する油入変圧器とは異なり、SCB10 は巻線をカプセル化するために固体エポキシ樹脂を使用します。オイルを使用しないということは、火災のリスク、漏れのリスクがなく、オイルのメンテナンスも不要であることを意味します。必要に応じて、建物の真ん中でもクリーン、静か、安全に動作します。

なぜそれが重要なのでしょうか?

なぜなら、病院、データセンター、ショッピングモール、空港などの現代の建物には厳しい防火要件があるからです。地下室に油が入った変圧器は火災の危険性があり、特別な封じ込めと消火が必要です。 SCB10 のような乾式変圧器は、特別な注意を払うことなく設置できます。耐火性、自己消火性があり、熱ストレスを受けても有毒ガスを放出しません。

つまり、火災の危険を冒さずに、負荷のある場所に変圧器を設置します。

なんとSCB10 乾式変圧器作品

動作原理は他の変圧器と同じ、電磁誘導です。しかし、構造は根本的に異なります。

ステップ 1 — コア

磁気コアは高透磁率の冷間圧延方向性ケイ素鋼で作られ、無負荷損失とノイズを最小限に抑えるためにステップラップジョイントで組み立てられています。コアはタイプレート構造で固定されており、貫通ボルトへの放電の危険がありません。

ステップ 2 — 高電圧巻線

高電圧巻線には、H 種 (180°C) エナメル平角線がセグメント円筒状に巻かれています。この設計により、電圧分布が向上し、インパルス耐性が強化されます。次に、真空下で鉱物フィラーを含むエポキシ樹脂で巻線を鋳造します。フィラーは、樹脂の熱膨張係数を低減しながら、放熱性と機械的強度を向上させます。

ステップ 3 — 低電圧巻線

低圧巻線には箔巻構造が採用されています。銅箔は層間に絶縁体を介して巻き付けられ、その後エポキシ樹脂でエンドシールされます。この構造は、フォイルの広い表面積が電流を均一に分配し、熱を効果的に放散するため、優れた短絡耐性を実現します。

ステップ 4 — カプセル化

両方の巻線は真空および圧力下で鋳造されます。樹脂を注入する前に真空によって空気と水分が除去され、部分的な放電場所となる可能性のあるボイドが排除されます。その結果、湿気、埃、汚染に強い、高密度で空隙のない断熱システムが実現します。

ステップ 5 — 冷却

標準の冷却は自然空気 (AN)、つまり巻線を通る対流冷却です。より高い出力を得るには、ファンを使用した強制空気 (AF) により容量を約 40% 高めることができます。

ステップ 6 — 温度監視

Pt100 センサーは巻線に埋め込まれており、以下を提供する温度コントローラーに接続されています。

ファンの起動/停止制御

高温警報

過熱トリップ信号

その結果、屋内に安全に設置でき、クリーンかつ静かに動作し、過熱から保護される変圧器が誕生しました。

一般的なタイプSCB10変圧器

SCB10 乾式変圧器は、さまざまな容量と構成で入手できます。

エンクロージャのオプション:

IP00 (オープン) — エンクロージャなし。施錠された電気室内に設置する場合。

IP20 — メッシュエンクロージャ。充電部との偶発的な接触から保護します。屋内での使用に最も一般的です。

IP23 — 耐候性エンクロージャ。屋内の水滴や結露が発生する場所に適しています。

接続グループ:

Dyn11 — 最も一般的で、より優れた高調波抑制

Yyn0 — 一般アプリケーション向けの標準代替品

なぜSCB10 乾式変圧器案件

なぜなら、最も安全な変圧器は、焼けたり漏れたりしないものだからです。

SCB10 が重要かつ機密性の高い設置場所に推奨される理由は次のとおりです。

1. 火災安全

エポキシ樹脂は難燃性と自己消火性を持っています。電気的故障が発生した場合、樹脂は燃焼をサポートできません。加熱しても有毒ガスや腐食性ガスを発生しません。これが、多くの建築基準法で乾式変圧器が必要とされる主な理由です。

2. 環境安全性

油を使用しないため、土壌や地下水汚染のリスクがありません。流出封じ込めは必要ありません。寿命終了時のオイル廃棄が不要です。グリーンビルディング認証や環境に配慮した場所にとって、これは大きな利点となります。

3. メンテナンスの手間がかからない

樹脂封止は永久的です。オイルテスト、オイルフィルター、補充はありません。変圧器は、最小限のメンテナンスで 30 年以上の耐用年数を実現できるように設計されています。エンクロージャの埃を時々掃除するだけです。

4.耐湿性

密閉樹脂システムは、湿気の侵入から巻線を保護します。 SCB10 変圧器は湿度 100% で動作でき、シャットダウン後に乾燥手順なしで再通電できます。

5.低騒音

一般的な騒音レベルは、ほとんどの定格で 50dB 未満であり、特別な音響処理を行わなくても、人が住んでいる建物に設置するのに十分な静かさです。

6. 短絡耐量

フォイル巻線と固体樹脂のカプセル化により、SCB10 は優れた短絡耐性を備えています。巻線を変形させることなく、断層による巨大な機械的力に対処できます。

7. 部分放電制御

真空鋳造により、断熱材内の空隙が排除されます。部分放電レベルは通常 10pC 未満であり、多くの古い乾式設計よりも大幅に優れています。

8. 過負荷耐量

強制空冷 (AF) を使用すると、変圧器は定格容量の最大 140 ～ 150% を供給できます。これにより、ピーク負荷や緊急事態に備えて有効なヘッドルームが得られます。

これらの機能がなければ、高層ビルや病院に変圧器を設置するには、耐火金庫、油の封じ込め、大規模な換気が必要となり、これらすべてに費用とスペースがかかります。 SCB10 はこれらの要件を排除します。

適切な SCB10 乾式変圧器の選択

SCB10 トランスを選択するには、容量、環境、用途を考慮する必要があります。

ステップ 1 — 負荷を決定する

接続するすべての機器の消費電力を合計します。将来の拡張を含めます。通常、マージンは 20 ～ 30% です。 SCB10 の標準サイズの範囲は 30kVA ～ 2500kVA です。

ステップ 2 — 電圧を指定する

ステップ 3 — 接続グループの選択

Dyn11 — ほとんどの最新のインストールに推奨されます。デルタ接続された高電圧巻線は高調波電流を低減し、ゼロ相電流の経路を提供します。

Yyn0 — よりシンプルですが、高調波の抑制が少なくなります。

ステップ 4 — エンクロージャのタイプを選択する

ステップ 5 — 冷却とディレーティングを確認する

標準: 自然空気 (AN) — 全定格容量

強制空気 (AF): 140 ～ 150% の容量を得るためにファンを追加します。ただし、サプライヤーに確認してください。

高度ディレーティング: 1000m を超えると、容量を減らす必要があります。周囲温度ディレーティング: 40°C を超える場合、容量を下げる必要があります。

ステップ 6 — 絶縁クラスを確認する

SCB10 はクラス F (155°C) またはクラス H (180°C) 絶縁を使用します。温度クラスが高いほど、過負荷耐性が向上し、熱寿命が長くなります。

ステップ 7 — 温度コントローラーを確認する

最新の SCB10 変圧器には、以下を備えた温度コントローラーが含まれています。

巻線に埋め込まれた 3 線式 Pt100 センサー

巻線温度のデジタル表示

プログラムされたしきい値でのファンの開始/停止

警報およびトリップ出力（ドライ接点）

オプションのRS485/Modbus通信

最終的な考え

SCB10 乾式変圧器は、変圧器技術の特定の時代を代表するものであり、前世代の SCB9 よりも大幅に低い損失、低いノイズ、および高い信頼性を実現した世代です。当時、これは現代の屋内配電の標準でした。

そして、今日でも多くのアプリケーション、特に予算が考慮されるプロジェクトにとって、堅実な選択肢となっています。より効率の高い SCB11、SCB13、および SCB18 モデルは損失がさらに低くなりましたが、SCB10 は依然として現在の基準を満たしており、世界中の無数の建物に信頼性の高い安全なサービスを提供します。

商業ビル、病院、データセンター、または火災安全性と環境への懸念が最重要視される場所に変圧器を設置する場合は、乾式変圧器が必須となる可能性があります。 SCB10 は、これらのアプリケーションの多くに対して、安全性、効率性、費用対効果の適切なバランスを提供します。

油が漏れたり、燃えたり、こぼれたりすることはありません。定期的なオイル検査は必要ありません。耐火金庫は必要ありません。毎年そこに座って、静かに仕事をしています。クリーン、安全、信頼性の高い電力を必要な場所に提供します。
