制御回路の電源も手を抜きません

CNC マシンがその仕事を遂行できるかどうかは、スピンドル、ツール、サーボに依存します。しかし、エラーなく確実に動作するかどうかは、多くの場合、PLC、リレー、コンタクタ、表示灯などの小さくて目立たないコンポーネントに依存します。

これらの制御回路の電源は妥協できるものではありません。

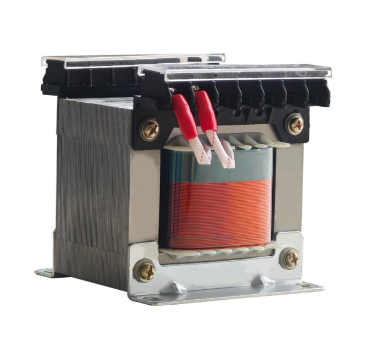

JBK3 シリーズ工作機械制御変圧器は、工作機械や自動化機器の制御システムに電力を供給することを目的として設計されています。メインスピンドルモーターを駆動したり、切削工具に電力を供給したりすることはありません。その役割は、マシンの「頭脳」に情報を与えることで、PLC の不具合、コンタクタのチャタリング、センサー データのドリフトを防ぐことです。

とは何ですかJBK3 工作機械制御トランスフォームr?

JBK3 シリーズ工作機械制御トランスは、入力電圧が 660V を超えない AC 50 60Hz 回路用に設計された単相乾式制御トランスです。主電源電圧を、制御システムが実際に必要とするレベル (最も一般的には 220V、110V、36V、24V、12V、および 6V) まで降圧します。

電源トランスではありません。大電流には対応しておりません。その役割は、工作機械の電気システムの制御回路、局所照明、信号ランプに安定したクリーンな電力を供給することです。

容量範囲は40VAから最大2500VAまであり、制御システム全体の安定動作をサポートする小型トランスです。

普通の変圧器と何が違うのですか？

通常の変圧器は単に「電圧を変える」だけで、何が入っても、出力される電圧は異なります。それでおしまい。

JBK3は制御回路用に特別に設計されています。違いは次のとおりです。

完全な一次二次絶縁: これは単巻変圧器ではなく、真の絶縁変圧器です。主回路からの干渉、サージ、漏れが制御側に伝わりません。

複数の出力巻線: 1 つの変圧器で複数の電圧 (PLC 用に 220V、コンタクタ用に 110V、表示灯用に 24V) を同時に供給できます。すべて1台から。

コンパクトな設計: 制御盤の設置専用に設計されており、貴重なスペースを占有しません。

安全な端子: 圧着タイプおよびプラグイン接続オプション、タッチプルーフ端子カバー付き。

コア技術：固体材料、健全なプロセス

コア: 高品質の低損失冷間圧延結晶方向性ケイ素鋼。低損失、低ノイズ、低温度上昇。

巻線: 純銅導体 (リクエストに応じてアルミニウムも利用可能)、定格 180°C、耐電圧 2500V (5000V に対して)。

絶縁: 真空含浸 (VPI) 処理されたクラス H 絶縁材料 - 耐湿性、耐塵性、耐振動性があり、絶縁破壊のリスクを大幅に軽減します。

規格準拠: 1980 年代のシーメンスのテクノロジーに基づいて設計された JBK3 は、VDE0551、IEC204 1、IEC439、GB5226.1、およびその他の国際規格を満たしています。

どこですかJBK3 工作機械制御トランス使用済み？

JBK3 は幅広い用途に使用されています。

工作機械: CNC 機械、マシニング センター、フライス盤、グラインダー、ボール盤など、あらゆる機械の制御回路電源

産業機械：包装機械、射出成形機、繊維機械、印刷機

産業オートメーション: PLC 制御システム、リレー パネル、コンタクタ コイル

局所照明：機械作業灯、保守点検照明

信号表示：機器状態表示灯、警報灯

輸入機器：精密工作機械、医療機器、計器類

つまり、工作機械や自動化システムが制御電源を必要とする場合、その背後にはおそらく JBK3 が存在します。

正しいものを選択する方法

重要なのは容量、電圧、設置環境の3つです。

ステップ 1 — 容量を決定する

すべての制御コンポーネント (コンタクタ保持電力、PLC 消費量、表示灯、センサー) の合計電力を合計し、30 ～ 50% の安全マージンを追加します。サイズをきつすぎないでください。コンタクタが閉じるときの突入電流は、定常状態の保持電流よりも大幅に大きくなります。

標準定格：40VA、63VA、100VA、160VA、250VA、400VA、630VA、1000VA、1600VA、2500VA。

ステップ 2 — 電圧を指定する

標準以外の電圧が必要ですか?カスタムオプションも利用可能です。

ステップ 3 — 設置環境を検討する

最終的な考え

JBK3 工作機械制御トランスはハイテクではありません。画面はなく、Wi-Fi にも接続されず、見出しにもなりません。

その機能はシンプルかつ不可欠です。制御システムにクリーンで安定した電力を供給します。

PLC の不具合、コンタクタのチャタリング、原因不明の機械停止に悩まされている工場にとって、違いはすぐに現れます。制御回路が安定し、機械の動作が停止します。

制御回路の電源も手を抜きません。電力が安定するということは、機械が安定するということです。
