DBWサーボ電圧安定化装置とは何ですか？

単相、強力な電力

ほとんどの人は、電圧レギュレータを、コンピュータまたはテレビの横に差し込む小さなボックスだと考えています。そして、はい、それらは存在します。しかし、まったく別の種類のレギュレーターもあります。それは机の上に置かないタイプです。工場内の生産ラインの隣に設置され、数十キロワット、場合によっては数百キロワットを消費する機器に電力を供給します。

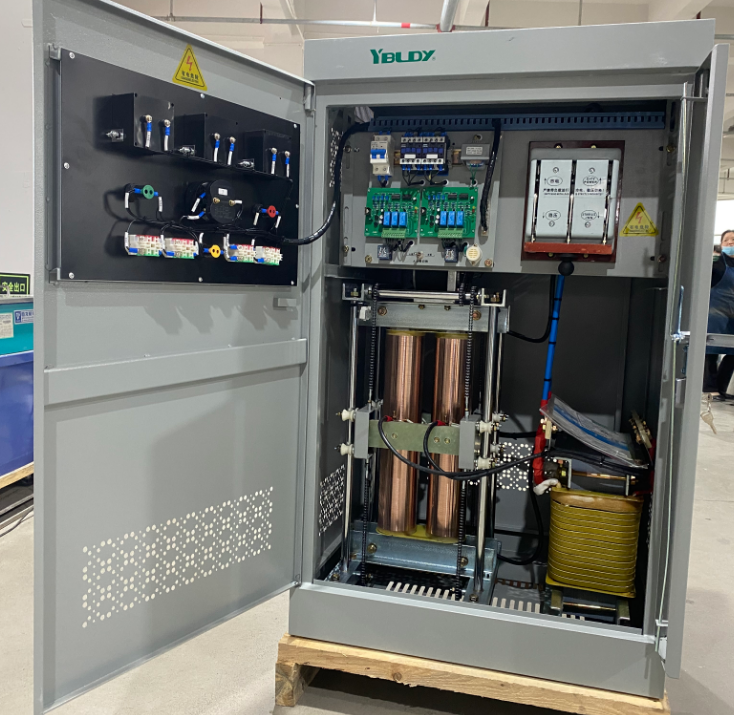

DBW サーボ電圧安定化装置大きな負荷に耐えるように作られています。

彼らは、CNC マシン、医療画像システム、大判プリンター、工業用オーブン、生産ライン、中央空調システム、エレベーターバンクなどの重量物を扱います。大きな電流が流れ、単相電力で動作する場合は、おそらく背後にこれらのいずれかが必要です。

なぜ「ハイパワー」が重要なのか

通常の単相レギュレータは、最高で数キロボルト アンペア (kVA) になります。おそらく5kVA、押し込めば10kVAになるでしょう。

高電力レギュレータは、中断されたところから始まります。たとえば、DBW シリーズ ユニットの出力範囲は 10kVA から 180kVA まであり、設計によっては 300kVA に達するものもあります。これは、単一の安定化された供給で作業場の照明、空調、生産設備全体を稼働させるのに十分です。

大きな負荷の課題は、単により多くの電流を消費するだけでなく、通常のレギュレータを罰するような方法で電流を消費することです。モーターが始動します。コンプレッサーが作動し、溶接装置のアークが発生します。これらの各イベントにより、電圧が低下または急上昇し、場合によっては激しく上昇します。小型のレギュレータでは、トリップしたり、過熱したり、十分な速度で応答できなかったりする可能性があります。

高出力レギュレータは、負荷がどのような動作をしても、これらの衝撃を吸収し、出力を安定に保つように設計されています。

どうやってDBW サーボ電圧スタビライザー作品— 補償の原則

DBW シリーズは、最も一般的な高出力単相設計の 1 つであり、いわゆる補償型レギュレーションを使用します。

賢いアレンジですね。ユニットの内部には、次の 2 つの主要なコンポーネントがあります。

補償変圧器 — 主電力線と直列に接続

補償電圧を調整する接触電圧レギュレータ

制御回路は出力電圧を常に監視しています。偏差を検出すると（たとえば、大きなモーターが始動したばかりで入力電圧が低下した場合）、サーボモーターに信号を送信します。モーターはカーボン ブラシをコンタクト レギュレーターの巻線上で動かします。これにより、補償変圧器の一次巻線に入る電圧が変化します。次に、補償変圧器が主線に電圧を加算または減算し、出力を本来あるべき位置に正確に戻します。

これらはすべて自動的に、継続的に、高速に行われます。通常、入力電圧の 10% 変化に対して 1.5 秒以内です。

このデザインの利点は、電力の流れを妨げないことです。オンとオフが切り替わりません。電圧が上下するだけで、進行に応じて修正されます。

優れた製品の特徴は何ですか

1. 波形を乱さない

一部のレギュレータは、電圧を補正するときに AC 波形を歪めます。これはそうではありません。出てくるものは入ったものと同じで、より安定しているだけです。医用画像機器、実験器具、精密機械の場合、これは交渉の余地がありません。

2. 効率的です

全負荷時の効率は 95% 以上です。 50kVA 以上では、約 98% とさらに優れています。つまり、ユニットの耐用年数にわたって、熱が減り、電力の無駄が減り、運用コストが削減されます。

3. 過負荷を処理します

DBWシリーズは、1分間に定格電流の200%を流すことができます。これは、コンプレッサーが始動したり、生産ラインが本格的に始動したりするときに必要なマージンです。

4. それ自体とあなたの機器を保護します

標準保護には、過電圧、不足電圧、過電流、短絡、欠相が含まれます。一部のモデルでは、手動/自動切り替え、バイパス モード、停電後の自動再起動も提供しています。何か問題が発生した場合、レギュレータは障害が機器に及ぶのではなく、安全にシャットダウンします。

5. 継続的に実行されます

これらは断続的に使用されるデバイスではありません。これらは、最小限のメンテナンスで 24 時間 365 日稼働するように設計されています。

どこで見つかるかDBW サーボ電圧レギュレータ

アプリケーションのリストは多岐にわたり、さらに増え続けています。

工業製造 - CNC 機械、マシニング センター、生産ライン、金属加工装置

医療施設 - CT スキャナー、MRI 装置、X 線システム、検査用分析装置

商業ビル - エレベーター、セントラル空調、大判プリンター、照明システム

電気通信 — 基地局、データセンター、通信機器

研究とテスト — 研究室、テスト装置、校正装置

農業および輸送 — 灌漑システム、鉄道信号、空港の地上支援

つまり、単相電源がクリーンで安定しており、大電流を処理できる必要がある場所であればどこでも使用できます。

適切なサイズを選ぶ

高電力レギュレータの選択は複雑ではありませんが、少し考える必要があります。

ステップ 1 — 荷物を合計する

接続されるものをすべてリストします。モーターとコンプレッサーは、動作時よりも起動時に多くの電力を消費します。場合によっては 3 倍から 5 倍も消費します。動作電流のみに基づいてサイズを決定しないでください。

ステップ 2 — 安全マージンを適用する

業界の慣例では、合計に 20 ～ 30% を追加します。これにより、将来の拡張や予期しない過負荷に対応できます。

ステップ 3 — グリッドを確認する

標準 DBW ユニットは 176V ～ 264V の入力を受け入れます。サイトが定期的にその範囲外になる場合は、より広い入力バージョンを指定してください。

ステップ 4 — 環境を考慮する

これらのユニットは、周囲温度 10°C ～ +40°C、相対湿度 90% 未満の屋内設置用に設計されています。設置場所がほこりっぽい、湿気が多い、または換気が悪い場合は、それを考慮に入れてください。

最終的な考え

DBW サーボ電圧スタビライザーは魅力的なものではありません。タッチスクリーンやモバイルアプリはありません。それは見出しにはなりません。

しかし、これは重要なことを実行します。つまり、グリッドが実行できないときにも大きな負荷を実行し続けることができます。

電圧関連のダウンタイムを許容できない工場、病院、商業ビルにとって、レギュレータはオプションではなく、インフラストラクチャです。信頼性の低い送電網と高価な機器の間に位置し、電圧を所定の位置に維持するという 1 つの仕事を静かに継続的に実行します。

大きな荷物には大きな保護が必要です。これはそのためのものです。
