油入変圧器のOEMサプライヤー

さまざまなタイプの変圧器のメーカーおよびサプライヤーとして、Yibaling の製品範囲には油入変圧器が含まれます。豊富な経験と高度で包括的な技術力により、カスタム要件に対応し、ワンストップのOEMサービスを提供できます。

油入変圧器とは何ですか?

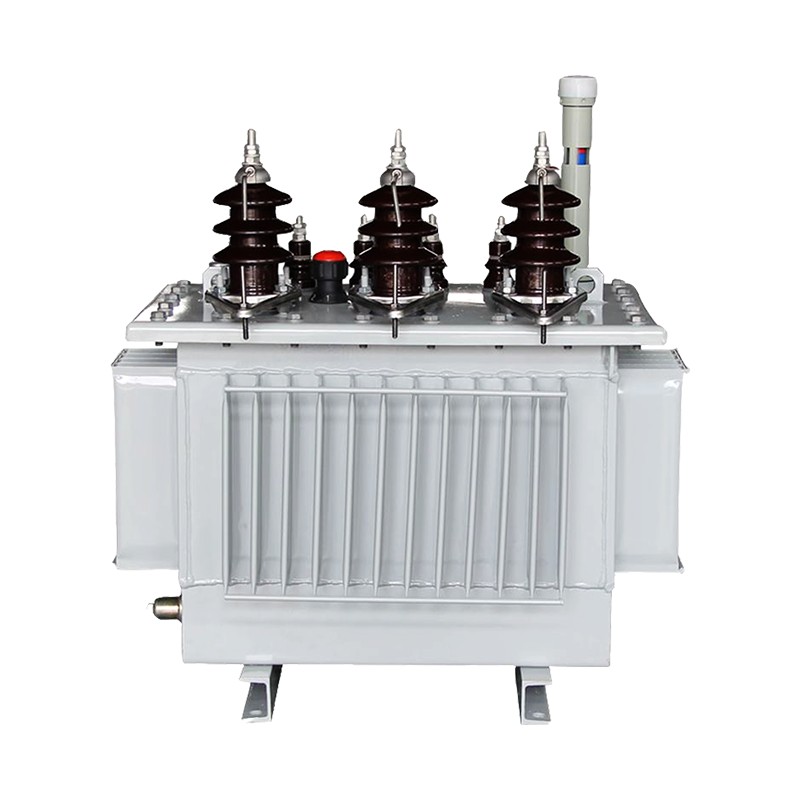

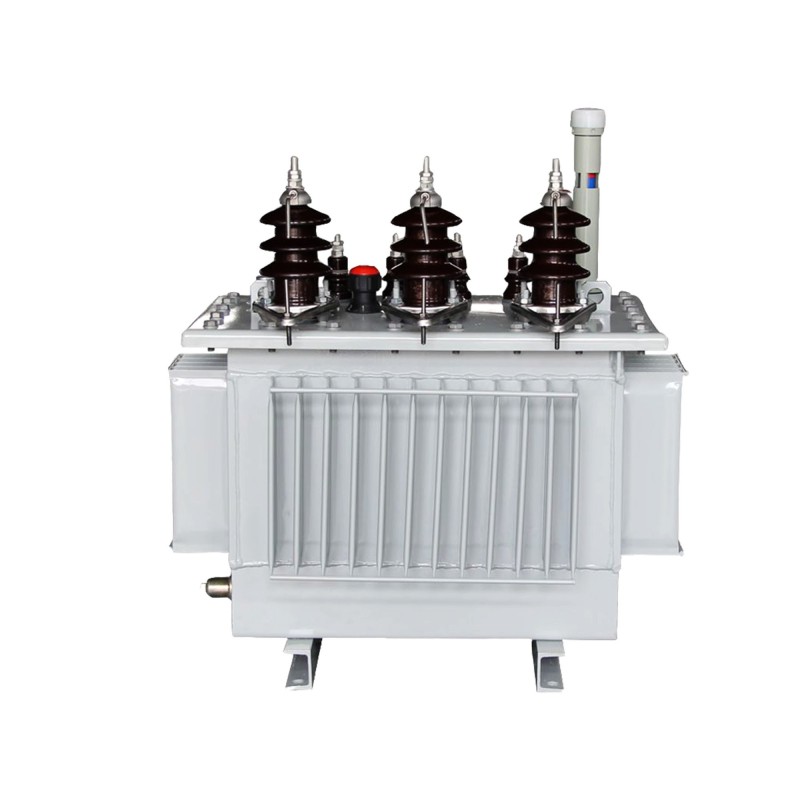

油入変圧器は、コアと巻線が特殊な絶縁油に完全に浸されている古典的な電源変圧器です。絶縁油は中心成分であり、複数の重要な役割を果たします。
まず、内部の高電圧破壊を防ぐ効果的な絶縁媒体として機能します。
次に、冷却剤として機能し、動作中に発生する熱を対流および外部冷却装置 (ラジエーターやファンなど) を通じて効果的に放散し、変圧器が大容量および高電圧に対応できるようにします。
同時に、電気アークを抑制し、金属部品を酸化から保護します。

製品構造

変圧器の主な構造は、絶縁油が満たされた油タンク内に密閉された「コア巻線アセンブリ」です。タンク上部には温度変化によるオイルの体積の膨張・収縮を調整するためのオイルリザーバーが設けられています。
安全のために、ガスリレーと圧力リリーフバルブも設置されています。前者は内部故障によって発生するガスを検出でき、後者は圧力が高すぎる場合に自動的に圧力を解放します。

製品の適用範囲

このタイプの油入変圧器は広く使用されています。大容量、高電圧、過負荷に耐えることができ、成熟した技術と長寿命を備えています。それは常に変電所や発電所の「主力」です。
そのため、屋外や防火対策が施された配電施設などで使用されることが一般的です。
屋内エリアまたは火気の要求が高い場所にいるときは、乾式変圧器より一般的に使用されています。容量は若干小さいものの、オイルを必要とせず、メンテナンスフリーで、耐火性が優れています。
どちらも独自の機能を備えており、連携して電力網の安定した運用を実現します。

油入変圧器の仕組みは？

油入変圧器の動作原理は、電磁誘導と油冷絶縁方式の組み合わせです。その中核となる機能には、次の 2 つの側面が含まれます。

1. 電磁変換

一次巻線に交流電流が入力され、鉄心に磁界が発生します。この磁界は二次巻線に電圧を誘導して出力し、巻線の巻数比によって電圧調整を実現します。

2. オイルシステムの重要な保証

これが最も異なる点です乾式変圧器:
●絶縁: オイルの絶縁能力は空気の絶縁能力よりもはるかに強力で、高電圧コンポーネントを効果的に絶縁し、内部アーク発生を防ぎます。
●放熱性：運転中に発生した熱はまずオイルに伝わり、加熱されて上昇し、オイルタンク壁や放熱パイプに衝突して冷却・沈下し、自然対流を形成して継続的に熱を奪います。大型の変圧器ではオイルポンプを使用して循環を強化し、放熱を改善します。
● 保護と監視: オイルは材料の老化を遅らせ、アークの広がりを抑制するだけでなく、「診断媒体」としても機能します。内部で異常加熱や放電が起こると、油中に特定のガス（水素、アセチレンなど）が溶け込みます。
定期的にオイルサンプルを検査することで、潜在的な危険性を事前に検出できます。
したがって、油入変圧器は実は電磁変換の核心に加えて、油をベースとした「絶縁・放熱・監視」の統合システムを備えています。そのため、高電圧・大容量の送電業務を担う電力網の重要な設備となり得ます。

乾式変圧器との比較

名前	油入変圧器	乾式変圧器
断熱および冷却媒体	絶縁油	空気、エポキシ樹脂、または特性ガス
耐火性能	悪い（オイルは可燃性です）	優れた（不燃性または難燃性）
放熱性能	非常に強力で大容量に適しています	弱く、容量が比較的小さい
メンテナンス要件	高（オイルシステムの管理が必要）	低（基本メンテナンスフリー）
設置環境	通常は屋外または専用の配電室	屋内、ビル、地下鉄、船舶など
環境への配慮	漏洩や汚染の危険性がある	良好、漏れのリスクなし
コスト（同じ容量）	低い	高い

OEMカスタマイズはどうやって行うのですか？

顧客の要件を定義する

容量、電圧、短絡インピーダンス (UK%)、無負荷損失 (PO)、負荷損失 (PK) など、変圧器のコア保証パラメータを決定します。

原材料とプロセス要件の選択

コア: 新日本製鐵27ZH100などの指定グレードの珪素鋼板、または国産の高透磁率、低損失の方向性珪素鋼板30QG120相当品をご使用ください。
巻線: 導体にはT2無酸素銅を使用し、平角銅線を絶縁紙で包みました。巻間絶縁には0.08mm厚のケーブルペーパーを使用しています。
絶縁油：No.25ナフテン系鉱物絶縁油を使用してください。出荷前に脱ガスおよび脱水処理を行う必要があり、耐圧は 50kV 以上です。

屋外防水基準の定義

油入変圧器の屋外防水性能を高めるため、タンク外面にエポキシジンクリッチプライマー＋アクリルポリウレタン上塗り塗装処理を施します。

配送輸送サービス

豊富な輸出経験を持つ工場として、Zhejiang Yibaling Power Equipment Co., Ltd.は、製品の出荷に独自の輸送および梱包方法を採用しています。
油入変圧器の梱包と輸送は、さまざまな輸送シナリオに適応しながら、本体、絶縁油、付属部品を損傷から保護することに重点を置き、厳格に標準化された手順に従って行われます。
梱包は本体と付属品に分かれています。内陸の短距離輸送の場合は、本体を石油タンクの上からプラスチックの防湿フィルムで包み、次に厚手の織布または防水キャンバスで固定します。フランジインターフェイス、ブッシング端子などのすべての重要な領域には、プラスチック製の保護キャップとゴム製シールが個別に取り付けられています。
輸送中の積み下ろし作業には、クレーンまたはフォークリフトを使用し、マークされた吊り上げポイントとフォークスロットを厳守する必要があります。変圧器は 15° を超えない傾斜角で水平に保ちます。傷つきやすい部分を引っ掛けることは厳禁です。
