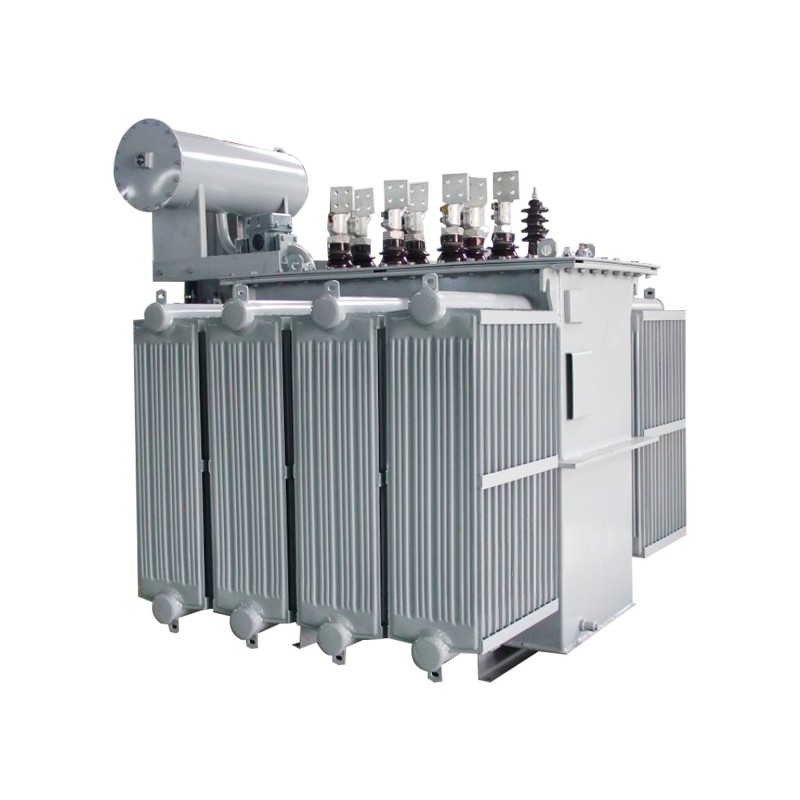

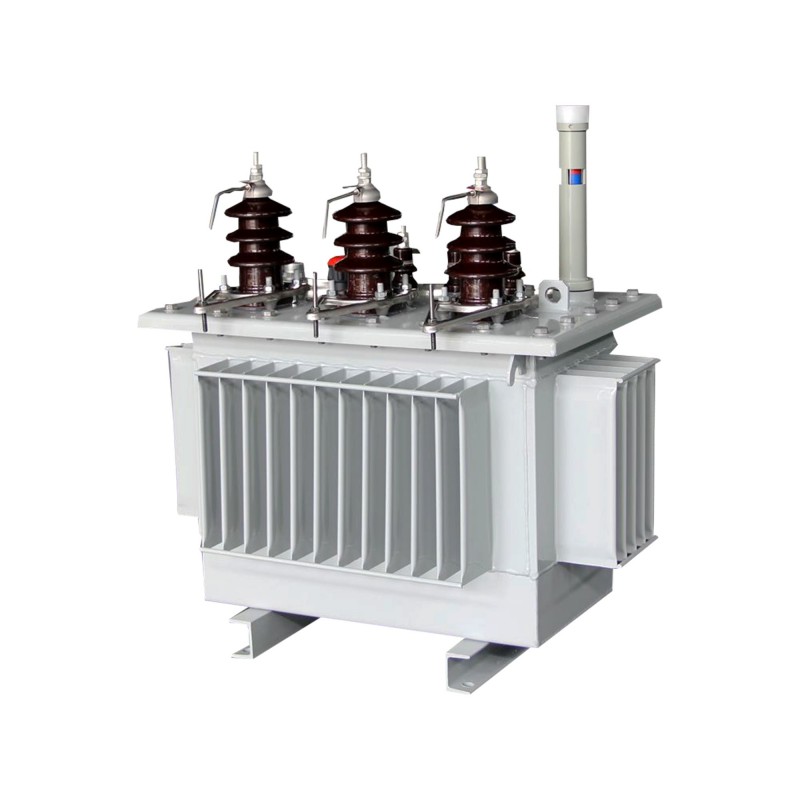

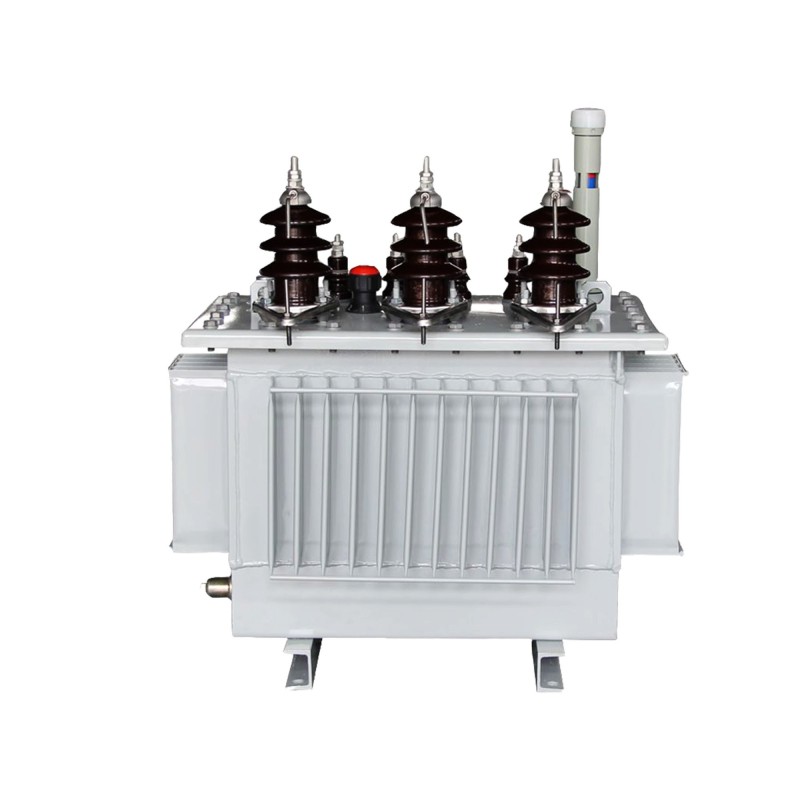

S13 油入配電変圧器

S13 油入配電変圧器は、宜巴嶺工場で生産される三相油入配電変圧器です。

伝統の信頼構造をベースに大幅な性能アップを実現した三相電源機器です。

主な利点は、次の 2 つの目標を絞った改善に反映されています。

S13油浸配電変圧器の本体は、新しい絶縁構造と機械的強化設計を採用しています。

たとえば、巻線圧縮システムの強化、高強度絶縁パッドの使用、より優れたリード線固定方法の採用により、突然の短絡電流にさらされたときの S13 油浸配電変圧器の安定性が大幅に向上し、それによって障害のリスクが軽減され、電力網運用の回復力が確保されます。

S13油入配電変圧器の鉄心コアは、高透磁率、低損失の高品質冷間圧延方向性けい素鋼板（30ZH120等）を使用し、段付継手フルベベルジョイント加工により組立てられています。

この組み合わせにより、鉄心の磁気抵抗と渦電流損失が最小限に抑えられ、トランスの無負荷損失(Po)と負荷損失(Pk)が大幅に低減されます。

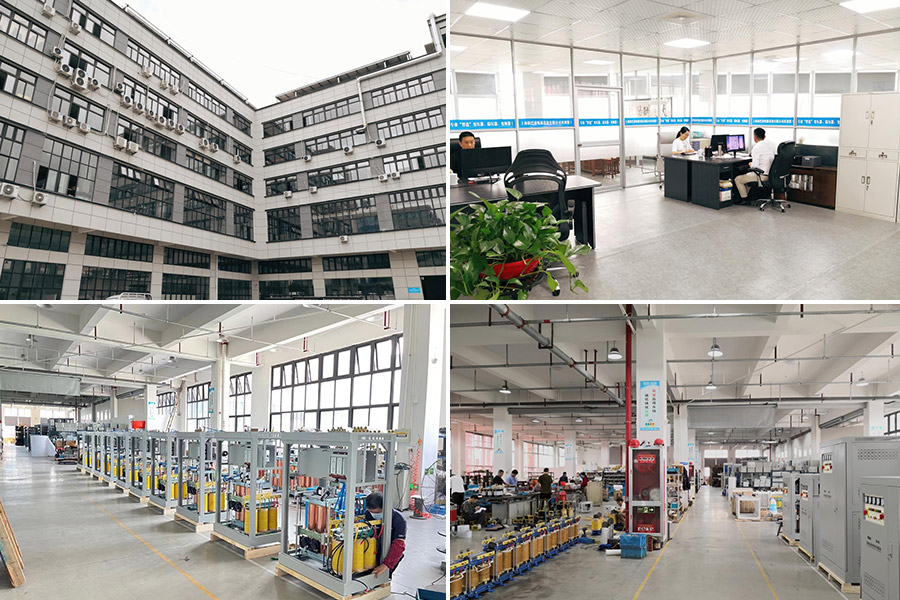

会社概要

作業条件

1. 高度

S13 油浸配電変圧器の標準設計は、標高 1000 メートル以下の地域に適用できます。設置場所の標高がこの制限を超えると、空気が薄いため放熱効率が低下し、外断熱強度が低下します。

この場合、国の使用基準に従って容量を減らし、絶縁距離の修正が必要になる場合があります。一般に、高度が 100 メートル上昇するごとに、変圧器の推奨連続負荷容量は約 0.3 ～ 0.5% 減少することが推奨されます。

2. 周囲温度

S13 油浸配電変圧器の通常の動作周囲温度条件は次のとおりです。

最高温度：+40℃。この温度は日陰で風通しの良い環境での温度であり、直射日光下での機器の表面温度ではありません。

月平均最高気温：+30℃以下。

年間平均最高気温：+20℃以下。

屋外最低温度：-25℃以上。最も低い温度環境において、正常な起動と循環を確保するには、S13 油入配電変圧器に使用する絶縁油が相応の低温性能（周囲温度より低い凝固点など）を確保する必要があります。

コアアドバンテージ

市場にある同じ仕様の類似製品と比較した場合、S13 油入配電変圧器の主な利点は、エネルギー効率レベル、ライフサイクル全体の経済性、および動作信頼性において相乗的な画期的な進歩を達成できることにあります。

1. エネルギー効率レベル

S13 変圧器は、S11 油入配電変圧器と比較して無負荷損失で 25% ～ 30%、負荷損失で 10% ～ 15% の削減を達成し、国家第 1 レベルのエネルギー効率基準を完全に満たしています。

さらに、騒音は 45 デシベル以内に制御され、静かに動作し、より強力な過負荷容量と短絡耐衝撃性を備えています。

また、完全に密閉されたオイルタンクと優れた断熱システムにより、メンテナンスが容易になり、耐用年数が長くなります。

2. 高いコストパフォーマンス

これは顧客にとって、電気料金の節約に直接意味します。一般的に使用されている 1000kVA 変圧器を例にとると、S13 油入配電変圧器は年間約 12,000 kWh の電力を節約できます。

3. 実行時のパフォーマンス

同時に、このデザインは非常に実用的です。

コンパクトな構造で高い保護等級（IP55）を実現し、スペースが限られた空間や新エネルギー発電所の特殊な環境、湿気の多い沿岸地域でも安定した運転が可能です。

環境に優しく安全なオイルで、二重の圧力保護とガス保護が装備されています。

よくある質問

Q: 古いモデル (S9、S11 油浸配電変圧器など) と比較して、S13 油浸配電変圧器の主要なエネルギー効率と経済的利点は何ですか?

具体的には、S11油入配電変圧器と比較して、無負荷損失（P0）が平均約20～30％低減され、負荷損失（Pk）が平均約15～20％低減されています。

経済的な観点から見ると、これは総所有コスト (TCO) の向上につながります。初期購入コストは若干高くなりますが、変圧器のライフサイクル全体 (通常は 20 年以上) を通じて大幅に削減されたエネルギー損失コストは、多くの場合、数年以内に回収できるため、長期使用の方がコスト効率が高くなります。
