なぜトランスフォーマーは「歌う」のでしょうか? - エンジニアのイーバリン氏は何と言っていますか?

2026-04-22 0 メッセージを残してください

ご自宅で掃除機のスイッチを入れると、階下の配電ボックスにある大きな鉄の物体が「ブンブン」と鳴り始めることに気づいたことがありますか?音は大きくはありませんが、低く継続的に聞こえます。機械の動作音が大きくなるほど、ブンブンという音が激しくなります。家電と会話しているのではないかと思う人もいるかもしれないが、ある意味では確かに「会話」しているのだ。

電気というと「静かで目立たないもの」というイメージがほとんどですが、実は電気には「強さ」があります。内側トランス、磁場は常に鉄心を毎秒 50 回の頻度で押したり引いたりしており、ミクロンスケールで膨張と収縮を繰り返します。これは「磁気共鳴」と呼ばれるもので、簡単に言うと、鉄の芯は「呼吸」しており、呼吸するほど音が大きくなります。

これは車の運転に似ています。平坦な道ではエンジンはスムーズに回転します。坂道を登るときにアクセルを踏むと異音が発生します。トランスフォーマーも同じです。エアコンや電子レンジ、乾燥機などの家電製品はスイッチを入れると「坂道を登る」必要があり、当然音も大きくなります。

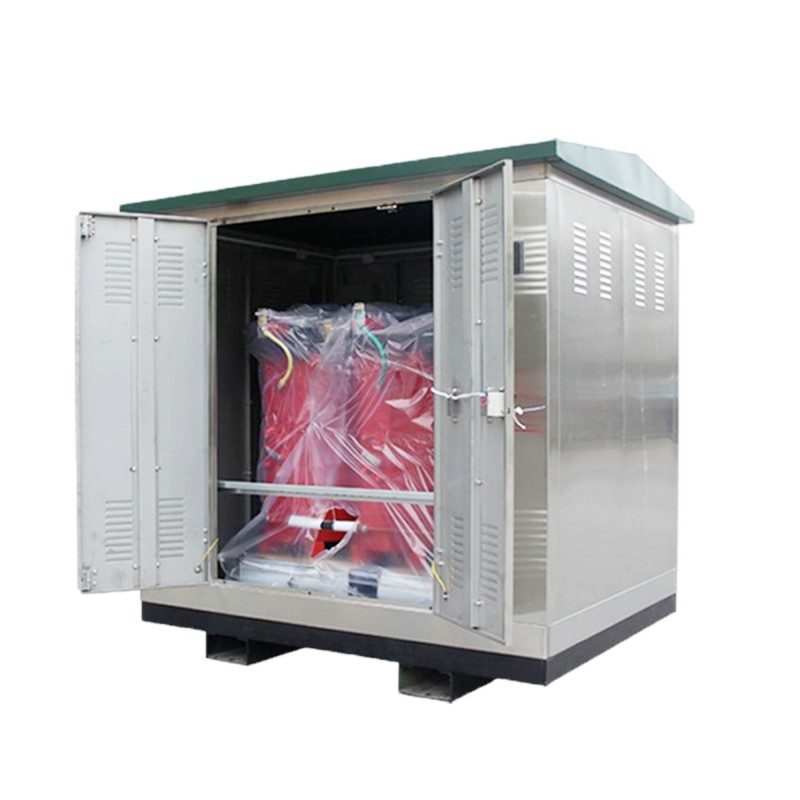

Power Transformer

「鉄心が呼吸している」 - 変圧器から自然にノイズが発生するのはなぜですか

変圧器を生命のない鉄のブロックと考えないでください。変圧器は、むしろ「鉄の肺」のようなものです。負荷が接続されていない場合でも、電源が入っている限り、トランス内部では常に動きがあります。コイルに電流が流れ、磁界により珪素鋼板が1秒間に100回（交流50Hz）で伸縮します。この小さな物理的な動きが空気を押し、それが「ブンブン」という音として聞こえます。

通常の「歌」にはいくつかの特徴があります。

1. 急激な変動がなく低く安定した音程

2. カチカチ音のない連続音

3. 突然の停電や再起動の繰り返しがない

4. 日中の電力消費のピーク時間帯はうるさく、夜間は静かになりますが、これは正常です。

大型家電の電源を入れると突然音が大きくなるのはなぜですか?

高電力デバイスの電源を入れると、トランス「もっと努力する」必要があります。電流が大きくなると、磁場が強くなり、鉄心の圧縮がより強くなります。元々弱い振動が一気に増幅され、自然に音が立ち上がります。

携帯電話の充電器、LED ライト、その他の小型機器は基本的に変圧器に影響を与えません。消費電力も少なく、変圧器は気にしません。しかし、エアコン、溶接機、高出力モーターが作動すると、磁場が非常に高いレベルに達し、壁越しでもその変化を聞くことができます。

ただし、音量は「量」だけではなく「質」の問題である場合もあります。今日の多くの機器（コンピューター、可変周波数エアコン、電子レンジ、可変速度モーター）は、電気をスムーズに「飲む」のではなく、力強く「大量に飲む」のです。これは「高調波」または「非線形負荷」と呼ばれます。もともと規則正しい電流波形が引き裂かれ、それに伴ってトランスも強制的に「揺れ」、その音は単なる「ブーン」という音ではなく、耳障りな「ジュージュー」音、さらには鋭いハウリングを伴うものになります。

音が変わった？機械的な問題かもしれません

変圧器の音が定常的な「ブーン」という音から「カチッ」という金属衝突音に変化する場合、問題は電気ではなく機械構造にある可能性があります。

変圧器の鉄心は薄いケイ素鋼板を数百枚重ねてできており、工場出荷時にはしっかりとプレスされています。しかし、時間の経過とともに、熱膨張収縮や振動経年劣化により、締め付けたネジが緩んだり、絶縁塗装に亀裂が入ったりすることがあります。このとき、ケイ素鋼板同士がぶつかり合い、不快な金属音を発する「喧嘩」が始まります。

場合によっては、トランス自体は問題なく、それが設置されているベースや壁にかけられていることが音の増幅に「役立っている」場合もあります。設置面に触れた場合、壁やベースプレートもそれに伴って揺れる場合、聞こえるノイズの大部分は変圧器自体ではなく建物からのものです。一般的な原因としては、ネジの緩み、ショックパッドの老朽化、取り付けの不均一などが考えられます。
