乾式変圧器：なぜ現代の配電に欠かせないのか？

2026-04-17 0 メッセージを残してください

電気は現代社会の生命線です。工場は操業する必要があり、病院は手術を行う必要があり、データセンターはデータを更新する必要があります。これらはすべて安定した電力供給に依存しています。

乾式変圧器私たちがよく知っている一般的な油入変圧器とは異なります。油入変圧器では、絶縁と冷却のために内部に油が封入されています。乾式変圧器では油を使用しません。代わりに、コイルにはエポキシ樹脂が完全に注入されるか、真空圧含浸によって処理されます。これはコイルに厳重な「鎧」保護を与えるのと同じです。

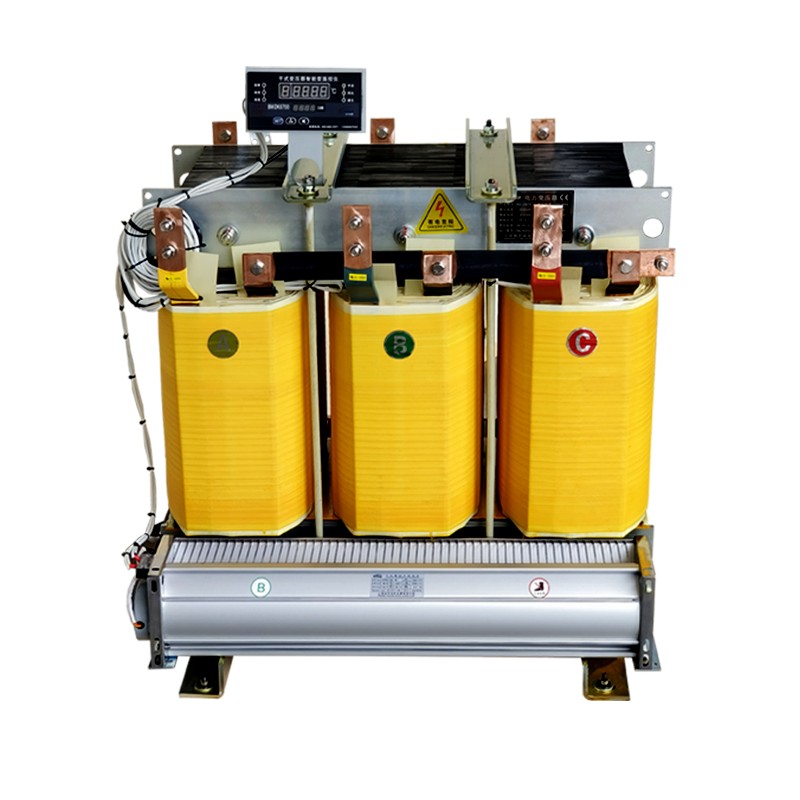

乾式変圧器とは何ですか？

乾式変圧器とは、簡単に言うと絶縁や冷却に油を使用しないタイプの変圧器です。コイルは純銅線または銅箔でできています。巻き付けた後、真空タンク内でエポキシ樹脂を流し込むか、真空圧含浸処理を行って、あらゆる隙間に絶縁ワニスを浸透させ、最終的に完全に密閉されたユニットに固化します。これにより、耐湿性、難燃性、そして非常に堅牢な巻線が得られます。

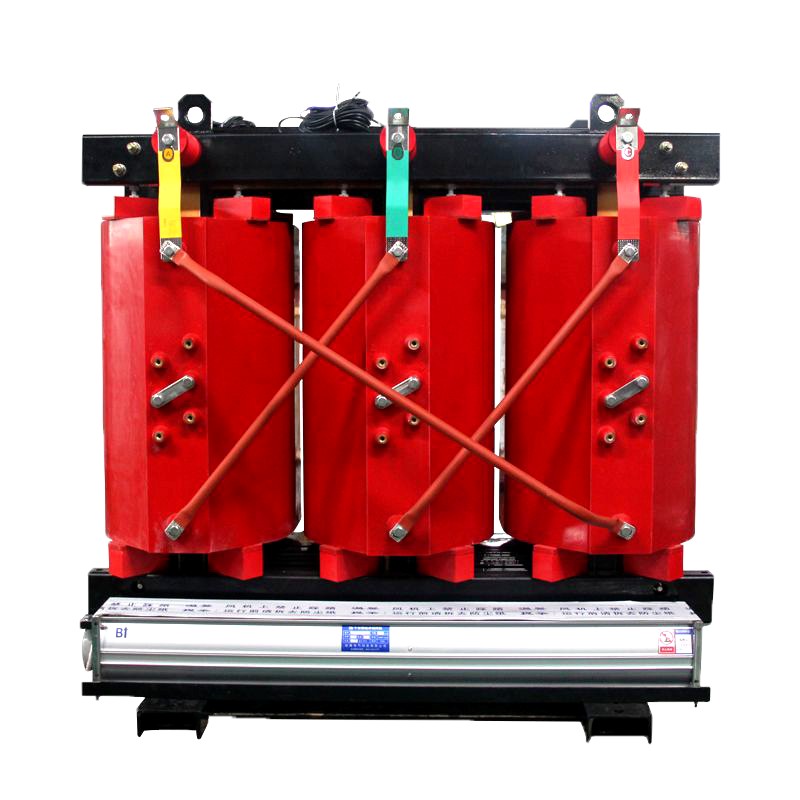

Dry-Type Transformer

乾式変圧器は主にどこに使われていますか?

高層ビル、地下鉄の駅、病院、データセンター、大規模ショッピングモールなど、人の流れが多く、防火要件が厳しく、貴重な設備がある場所では、通常、乾式変圧器なしでは対応できません。

乾式変圧器の機能は次のとおりです。

1.高い安全性能

とは異なり油入変圧器、乾式変圧器の内部には可燃性の鉱物油は含まれていません。これにより、火災、爆発、油漏れによる汚染のリスクが根本的に排除されます。巻線は難燃性エポキシ樹脂で鋳造されており、自己消火特性を備えています。極端な欠陥が発生した場合でも、火災を引き起こすことはありません。これにより、複雑な防火設備を必要とせずに、乾式変圧器を負荷センター、配電室、フロアシャフト、または人口密集地域に直接安全に設置することができます。

2. コスト削減

乾式トランスが節電できるかどうかは、実はコアとコイルの2つの要素で決まります。

芯材には30ZH120等の高級冷間圧延方向性珪素鋼板を使用しております。積層時はフルバットジョイント方式を採用し、コア自体の消費電力を最小限に抑えることを目的としています。

コイルに関しては高純度無酸素銅の使用にこだわり続けています。導電率は 99.95% 以上に達し、銅は抵抗が低いため、発熱が少なく、その結果、負荷を運ぶ際の電力の無駄が少なくなります。銅は抵抗が低く、発熱が少ないため、負荷を運ぶ際の電力の無駄が少なくなります。

クラス I のエネルギー効率を備えた SCB11 を例に挙げます。無負荷損失は従来品に比べて約30％低減しています。これは小さな数字のように思えるかもしれませんが、変圧器は継続的に動作するデバイスです。 1 年間で節約できる電力は数万元から数十万元に及び、小型機械をもう 1 台購入できるほどです。

3. 優れた電気絶縁性と耐短絡性

トランスフォーマーが最も恐れるものは何ですか?短絡。システムに障害が発生して大電流が流れ込むと、巻線がそれに耐えられなくなると、機械全体が壊れてしまいます。

乾式変圧器はこの問題をどのように解決するのでしょうか？鍵は「真空加圧含浸」工程にあります。巻線を巻いた後、真空タンクに入れて空気を抜き、巻線の隙間に絶縁ワニスを押し込み固化させます。得られた巻線は、固体ブロックのように、完全に密閉され、気泡のないユニットを形成します。このようにして、短絡中に電気力がどれほど強くても、巻線は変形や変位を起こすことなく静止したままになります。これこそが真の「耐性」なのです。

4. 高い環境適応力とメンテナンスフリー

乾式変圧器は絶縁油を使用していないため、油面低下、油質劣化、油漏れの心配がありません。完全に密閉されたエポキシ樹脂絶縁層は、湿気、塩水噴霧、粉塵、化学汚染に効果的に耐え、過酷な環境でも優れた絶縁性能を維持します。通常の動作条件下では、乾式変圧器は定期的に表面の塵埃を清掃するだけで済み、複雑なオイルメンテナンスが不要なため、メンテナンスコストと作業負荷が大幅に削減されます。

現代の配電において乾式変圧器が避けられないのはなぜですか?

1. 厳格な防火規制への適合

都市化の加速に伴い、高層ビル、地下鉄、病院などの人口密集場所における電気設備の防火要件はますます厳しくなっています。国の火災安全規制では、建物の主要構造内に設置される変圧器は乾式またはガス絶縁タイプでなければならないと義務付けられています。乾式変圧器はオイルフリー、難燃性、自己消火性を備えているため、適合する唯一の選択肢となります。

2. グリーン環境保護の概念との整合

乾式変圧器は油漏れの心配がなく、土壌や地下水を汚染しません。その高効率および省エネ機能は、炭素削減目標にも直接貢献します。統計によれば、古い製品を高効率乾式変圧器に置き換えることで、1台あたり年間数十トンの二酸化炭素排出量を削減できるとのことです。

3. 重要な負荷への電源供給の継続性の確保

データセンター、病院の手術室、半導体生産ラインなどでは、電力を遮断することができません。一瞬のちらつきでも、サーバーのクラッシュ、手術器具の誤動作、またはウェーハのバッチ全体の完全な損失を引き起こす可能性があります。これらのシナリオはいずれも重大な損失を引き起こす可能性があります。乾式変圧器は、信頼性が高く、故障率が低く、メンテナンスフリーという利点があるため、これらの重要な負荷に適した電源装置です。

乾式変圧器の日常保守と状態監視

それでも乾式変圧器は「メンテナンスフリー」として知られていますが、耐用年数を延ばし、突然の故障を防ぐためには、定期的な状態チェックが依然として重要な手段です。

1. Insulation Resistance Testing

2500V または 5000V メガオーム計を使用して、アースと高電圧と低電圧間の巻線の絶縁抵抗値を定期的に測定します。通常の値は 100MΩ 未満であってはなりません (電圧レベルに応じて異なります)。絶縁抵抗が継続的に低下していることが判明した場合は、巻線が湿っているか、絶縁体が劣化していることを示している可能性があるため、乾燥処理またはさらなる診断を実行する必要があります。

2. 外観および清浄度の検査

半年に1回または1年に1回、停電時に乾式変圧器の保護ケースを開け、乾燥した圧縮空気で鉄心、コイル、絶縁体、エアダクト内に溜まった塵埃を吹き飛ばしてください。また、ネジの緩みがないか、絶縁面に亀裂や放電痕がないか、冷却ファンがスムーズに動作するかを確認してください。これらのタスクは複雑ではありませんが、実行するかしないかによって大きな違いが生じます。

3. Partial discharge testing (optional)

乾式変圧器を長期間使用している場合、または重要な電源供給ポイントである場合は、専門機関に依頼して部分放電試験を実施することをお勧めします。部分放電は絶縁劣化の初期の兆候です。早期発見とタイムリーな対応により、突発的な故障や機器の損傷を防ぎ、重大なトラブルを回避できます。

乾式変圧器を長く使うには定期的なメンテナンスがポイント？

1. 間違った保護クラスの選択

設置環境に応じて適切な保護クラス（IPコード）を選択してください。通常の屋内配電室の場合は、IP20 で十分です。ただし、現場が埃っぽい場合や過酷な環境にある場合は、IP23 以上の保護クラスのエンクロージャを選択する必要があります。また、乾式変圧器には塵埃や湿気の侵入を防ぐために防塵フィルターや除湿器の設置が必要となり、変圧器の寿命が著しく低下する可能性があります。

2. 換気と熱放散を抑制する必要がある

乾式変圧器の冷却は完全に空気循環に依存しています。設置中は、変圧器の周囲に十分な隙間 (通常は 0.5 メートル以上) を残す必要があります。通気口を物体で塞がないでください。乾式変圧器の容量が大きい場合や狭い空間に設置する場合には、温度制御された強制空冷装置の設置が必要です。ファンの開始温度と停止温度は、乾式変圧器の実負荷に応じて設定する必要があります。乾式変圧器を運転すべきでないときに運転したり、不適切な速度で運転したりしないでください。
