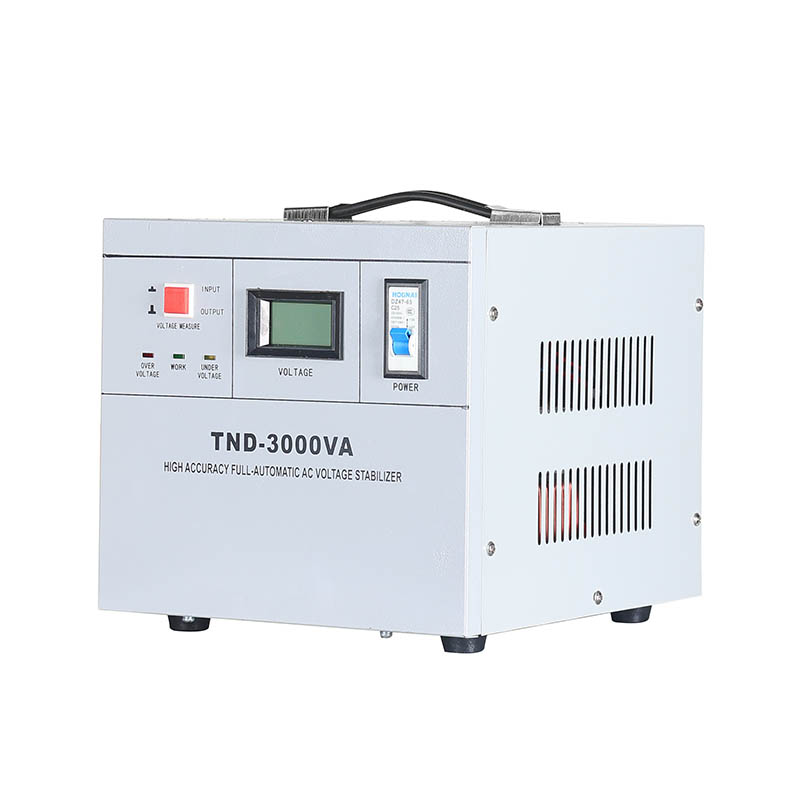

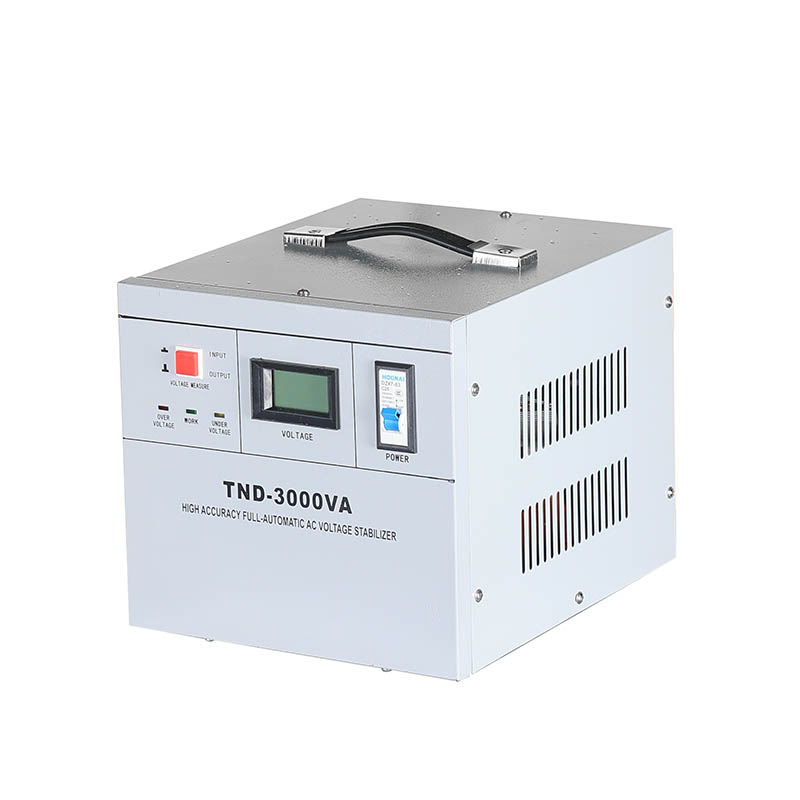

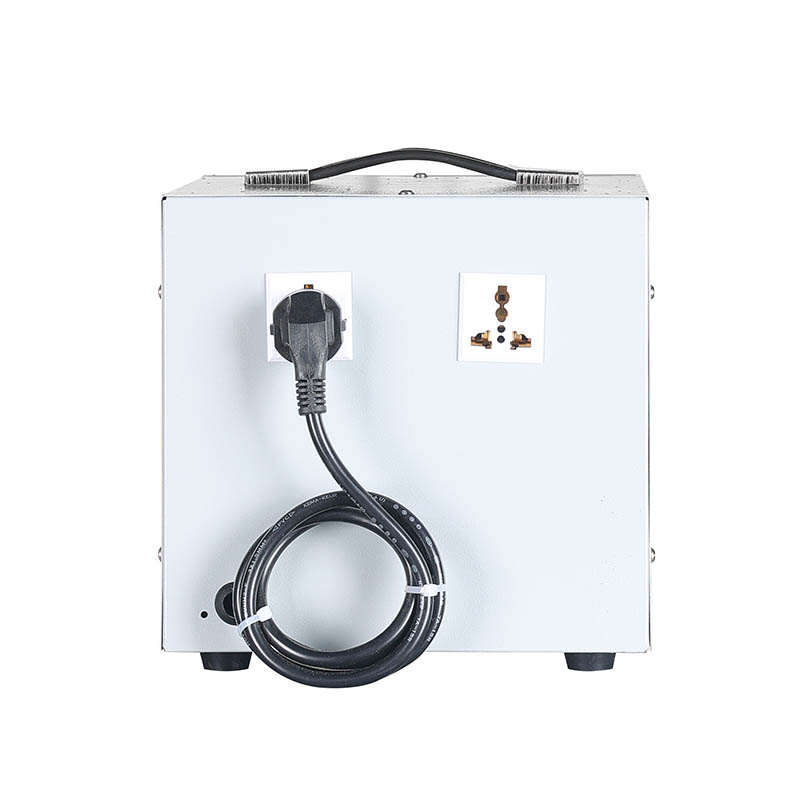

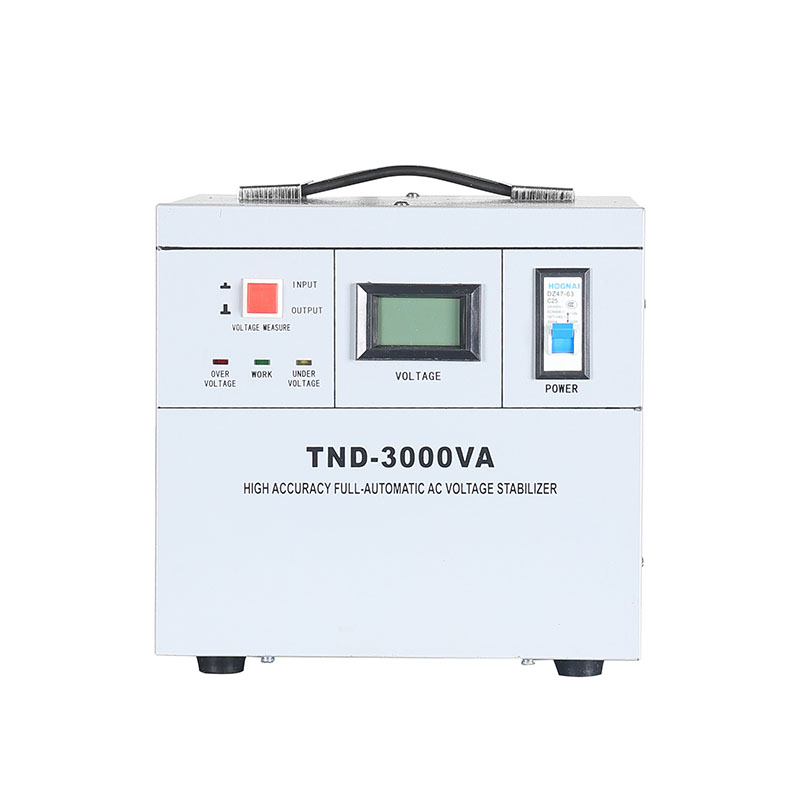

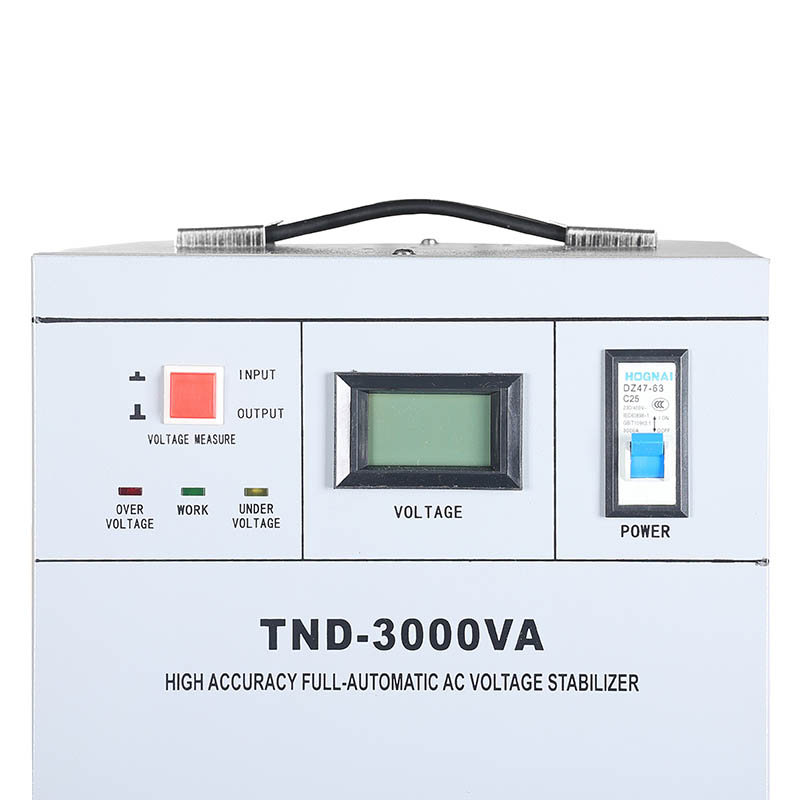

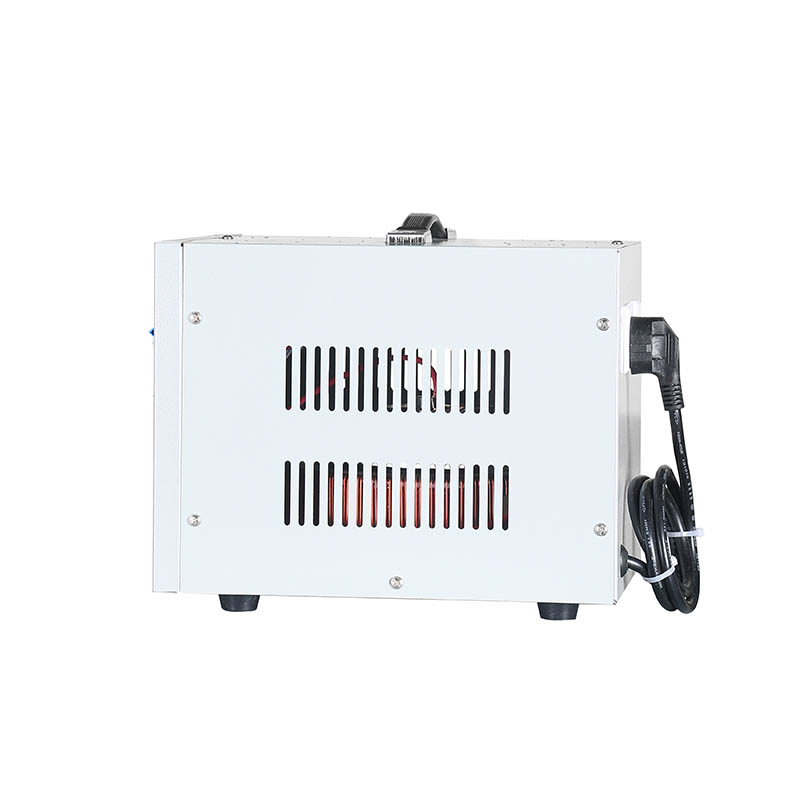

TND 単相交流電圧安定器

Yibaling TND 単相 AC 電圧安定器は、さまざまな単相電気環境向けに特別に設計された、伝統的で信頼性の高い電源保護デバイスです。当社の専門工場で製造された、古典的なリング型単巻変圧器とサーボモーター駆動のカーボンブラシによるスムーズな電圧調整技術が採用されています。
堅牢な構造と迅速な応答により、主電源の電圧変動を継続的かつ自動的に補正し、純粋で安定した 220V 単相 AC 電源を下流の機器に提供します。
高透磁率トロイダルコア、特殊複合金属グラファイトカーボンブラシ、高精度制御回路などのコアコンポーネントにより、優れた電圧安定性と耐久性を実現しています。
電圧安定器は動作が安定しており、メンテナンスが容易で、コストパフォーマンスに優れています。これらは、オフィス機器、医療機器、金融ATM、通信基地局、実験室機器、ハイエンド家電など、単相電力品質が重要となる数多くのシナリオで広く使用されています。
TND 単相 AC 電圧安定器は、一般的な電圧不安定問題に対処するための経済的で実用的なソリューションです。

製品情報

動作環境

Yibaling TND 単相 AC 電圧安定器の信頼性の高い動作は、厳密な使用条件に依存します。
電気的側面: 入力電圧と周波数は、マークされた仕様 (220V ± 20%、50Hz など) と厳密に一致する必要があり、活線、中性線、保護接地線が正しくしっかりと接続されていることを確認する必要があります。
環境面: TND 単相交流電圧安定器は、温度範囲が -5℃ ～ +40℃、湿度が 90% 未満 (結露しないこと)、換気が良く、導電性粉塵、腐食性ガス、熱源から離れた清浄な環境に垂直に設置する必要があり、一般的に推奨される標高は 1000 メートル未満です。
負荷アスペクト：これは重要です。すべての下流デバイスの合計電力はスタビライザーの定格容量未満である必要があり、モーターやコンプレッサーなどの誘導負荷の瞬時起動電流に対して十分なマージンを確保する必要があります (製品は総電力に対して 20% ～ 30% のマージンを残すことを推奨します)。
操作面: 最初にスタビライザーをオンにし、次に負荷をオンにするという順序に従う必要があります。まず負荷をオフにし、次にスタビライザーをオフにして、定期的な清掃とメンテナンスを行ってください。
厳禁: 過負荷、この AC 電圧安定装置を無停電電源装置 (UPS) として使用する、または内部コンポーネントを改造する。

適切なモデルを選択するには?

工場向けの電圧安定器のモデルを選択する際によくある間違いとしては、電力を四捨五入して価格のみを考慮し、容量を過大評価してコストを無駄にしたり、過小評価して過負荷や焼損を引き起こしたりすることが挙げられます。数百件の工場選定事例を手がけてきた技術者として、4段階の選定方法をまとめました。これらの手順に従うことで、作業条件を正確に一致させ、落とし穴を避けることができます。

ステップ 1: 負荷電力を正確に計算し、十分な冗長性を残します。

全機器の定格電力の合計を1.2～1.5倍（モータ式誘導負荷の場合は1.5倍）として機種を選定してください。 200 台の織機からの合計電力が 200KW の繊維工場では、300KVA の電圧安定装置 (200x1.5) が選択されました。 250KVAモデルを選択した場合、起動時に過負荷やトリップが頻繁に発生しました。電力の誤判定を回避するための負荷リスト計算サービスを提供いたします。

ステップ 2: 電力網の電圧変動範囲を一致させます。

まず工場出荷時の入力電圧変動範囲を測定し、変動が＋10％以内（340～420V）であればレギュラーモデル、20％以上（280～480V）であればワイドレンジモデルを選択します。 280 ～ 450V の電圧範囲を測定する鉱山では、280 ～ 480V のワイドレンジ モデルを選択すると、380V で 1% の偏差で電圧が安定し、機器の停止回数が大幅に減少しました。

ステップ 3: 負荷タイプに基づいてトポロジ構造を選択します。

誘導負荷 (モーターや電気溶接機など) には油入電圧安定装置、容量性負荷 (コンデンサ補償キャビネットなど) には電子電圧安定装置、混合負荷には 1% の平衡補正を伴う三相独立補償モデルを選択します。機械工場では混載負荷向けに当社製品を選定し、モーターの温度上昇を8℃低減しました。

ステップ 4: 工場の環境条件に適応します。

粉塵の多い作業場には IP54 保護レベルを、高温環境 (>40°C) には油浸冷却を、湿気の多い環境には防湿モデルを選択してください。南部の製紙工場では IP54 の防湿モデルを選択し、湿度 90% の環境でも 2 年間故障なく連続稼働しました。
