TSGC2三相接点電圧調整器とは何ですか？

自動スタビライザーでは実行できないジョブもあります

電圧安定化装置の役割は 1 つあり、出力を安定に保つことです。グリッドが何をしても、出力は維持されます。

しかし、場合によっては「安定」を望まないこともあります。 「調整可能」が欲しいのです。

機器のコミッショニングには、ゼロボルトからゆっくりと立ち上げる必要があります。モーターのソフトスタートには段階的な電圧増加が必要です。実験室での誘電試験にはさまざまな電圧条件が必要です。エージングテストでは、製品を 180V と 240V の間で何度もサイクルさせる必要があります。

自動スタビライザーではそれができません。それらは 1 つの電圧に固定され、変化することを拒否します。

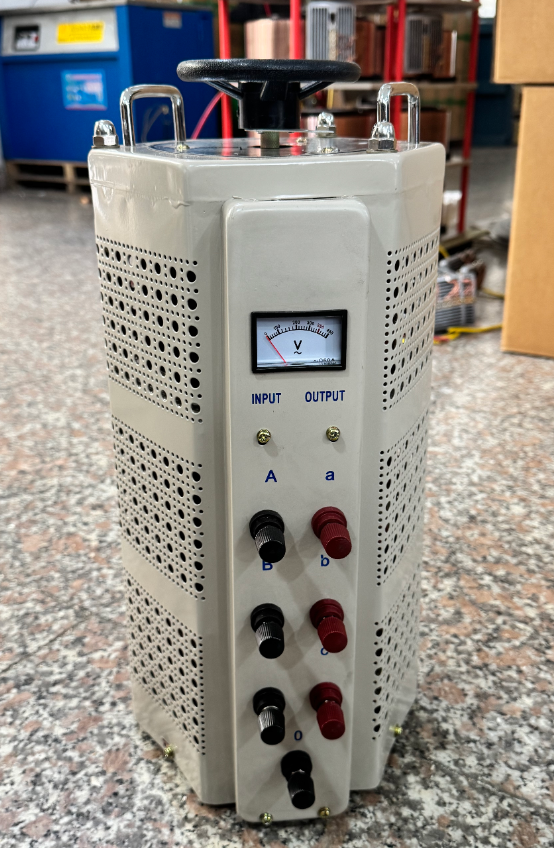

TSGC2 三相接触電圧レギュレータは、まさにこれらの用途のために構築されています。

TSGC2 は、三相手動接点タイプの電圧レギュレータであり、本質的には調整可能な単巻変圧器です。

380V 三相入力を供給すると、0V から 430V まで連続的に調整可能な出力が得られます。ステップもタップもジャンプもありません。ハンドルを回すと、電圧が滑らかに、無段階で、直線的に変化します。

電子機器ではありません。チップもプログラムもファームウェアのアップデートもありません。変圧器、ハンドル、カーボンブラシのセットだけです。可能な限りシンプルでありながら、可能な限り信頼性があります。

どうやってTSGC2 三相接点電圧調整器作品

TSGC2 は、コイルが均一に巻かれたトロイダルコアを使用しています。 3 つの単相レギュレーターがスター (Y) 構成で接続され、ブラシ ホルダーが共通のシャフトに取り付けられています。

動作原理は簡単です。ハンドルを回して回転比を変更します。

その方法は次のとおりです。

ステップ 1 – ホイールを回します。

オペレーターがハンドルを回転させると、中心軸が回転します。

ステップ 2 – ブラシが移動します。

シャフト上の 3 つのブラシ ホルダーが一緒に回転し、巻線の研磨された表面上でカーボン ブラシをスライドさせます。

ステップ 3 – 回転率の変更。

ブラシが異なる位置に移動すると、実効巻数が変化し、それに伴って出力電圧も変化します。

ステップ 4 – 電圧を設定します。

220V が必要ですか?その位置に向き直ってください。 380V が必要ですか?もう少し進んでください。スムーズで連続的で、ジャンプはありません。

複雑な制御ロジックは必要ありません。設定するパラメータはありません。それを回すと、まさにあなたが求めているものを与えてくれます。

本当に重要な機能

きれいな波形

単巻トランスの設計により、出力波形が入力と正確に一致し、歪みが追加されません。テスト、校正、精密な実験では、クリーンな電力が重要です。

高効率

単巻変圧器は損失が低いです。通常、効率は 98% 以上に達します。ハイパワーでもエネルギーを無駄にしません。

コンパクトかつ軽量

同じ容量の絶縁変圧器と比較して、単巻変圧器は使用する材料、占有スペース、重量が少なくなります。移動もラクラク、設置もラクラク。

強力な過負荷容量

トリップしたりシャットダウンすることなく、瞬間的な過負荷に対処できます。

継続的な運用を考慮した設計

壊れやすい電子部品は使用していません。自然空冷。必要に応じて一日中実行してください。

メンテナンスが簡単

摩耗部品はカーボンブラシのみです。摩耗したら交換してください。トラブルシューティングを行う回路基板やファームウェアを再インストールする必要はありません。

どこですかTSGC2 三相接点電圧調整器使用済み？

TSGC2 は、手動による三相電圧調整が必要な場合に使用されます。

研究所と研究

機器の試運転、電圧試験、耐電圧試験、デモンストレーションの指導。電圧をゼロからランプする必要がある場合、これが標準ツールです。

工業生産

モーターのソフトスタートテスト、製品のエージングテスト、生産ラインの電圧調整。化学、冶金、計装、機械、軽工業など、あらゆる分野で使用されています。

機器の修理と試運転

修理した機器に初めて電源を入れるときは、電圧をゼロから定格までゆっくりと上げてください。すぐにフル電圧にするよりもはるかに安全です。

調光、加熱、速度制御

舞台照明の調光、発熱体の電力制御、小さなモーター速度の調整。

公共施設

LED ディスプレイ画面、放送機器、通信システム、電子テスト機器の電源。

正しいものを選択する方法

最も重要なのは、容量 (kVA) と出力電圧範囲の 2 つです。

容量 – 接続しているすべての電力の合計を加算し、余裕を持たせます。モーターとコンプレッサーは大きな起動電流を消費し、十分なサイズが必要です。

標準の TSGC2 容量の範囲は 1.5kVA ～ 45kVA です。一般的なサイズ: 3kVA、6kVA、9kVA、15kVA、20kVA、30kVA。どれが当てはまるかわからないですか？機器リストを Ybaling の営業担当者に送信してください。サイズの調整をお手伝いします。

出力電圧範囲 – 標準モデルは 380V 入力を受け取り、0V ～ 430V 出力を供給します。より高い出力 (0 500V または 0 600V など) が必要な場合は、カスタム バージョンをご利用いただけます。

手動か電動か？ – TSGC2 は手動です。ハンドルを回します。遠隔制御または自動調整が必要な場合は、ご要望に応じてモーター駆動バージョンをご利用いただけます。

周波数 - 50Hz/60Hz互換。輸出用機器にも対応します。

設置環境 – 腐食性ガスや塵埃の少ない、換気の良い屋内に設置してください。

どうですかTSGC2 三相接点電圧調整器自動スタビライザーとは違うのですか？

これはよく出てきます。短い答えは次のとおりです。

自動スタビライザー (TNS、SBW など) : 入力電圧が変動すると、自動的に調整され、出力を自動的に安定させます。何もする必要はありません。

TSGC2接点レギュレータ：入力が変動しても問題ありません。希望する出力電圧に関係なく、ハンドホイールをその位置に回します。それは自分で決めたことではなく、指示されたことを実行します。

1 つは「自動安定化」です。 1つは「手動調整」です。異なる仕事、異なるツール - お互いの代替品ではありません。

最終的な考え

TSGC2 三相接触電圧レギュレータはハイテクではありません。チップもスクリーンもインターネット接続もありません。

それは手動で回転し、電圧はツールに従うものであり、シンプルかつ直接的です。

しかし、研究室、テストベンチ、老朽化し​​た部屋、修理工場など、人が制御する電圧が必要な場所であればどこでも、ゼロから始めてゆっくりと電圧を上げていく必要がありますが、依然として最も簡単で信頼性の高いツールです。自動化が必要な作業もあります。一部の作業にはハンドホイールが必要です。
