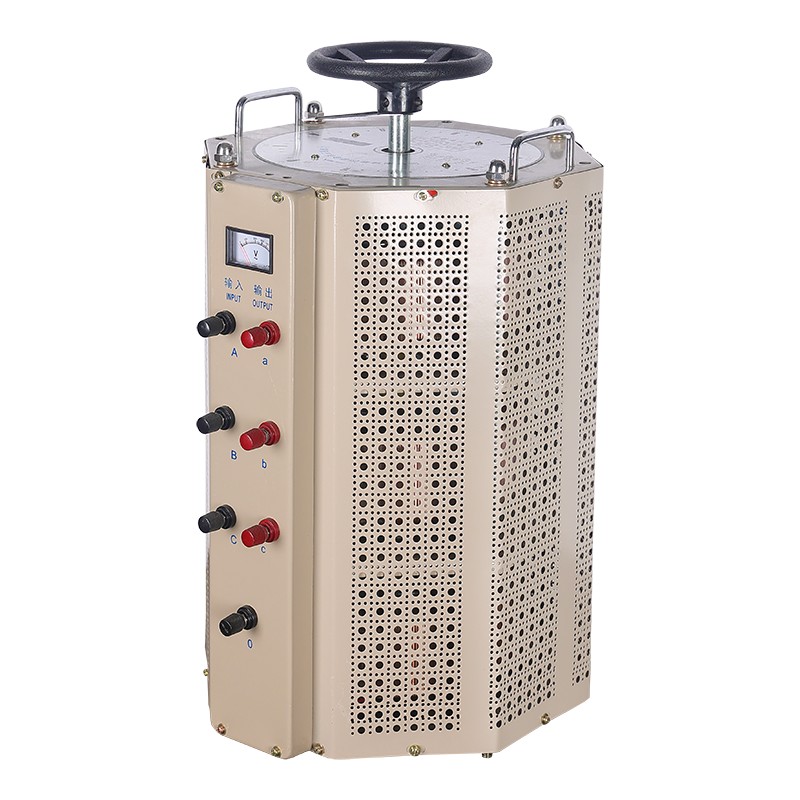

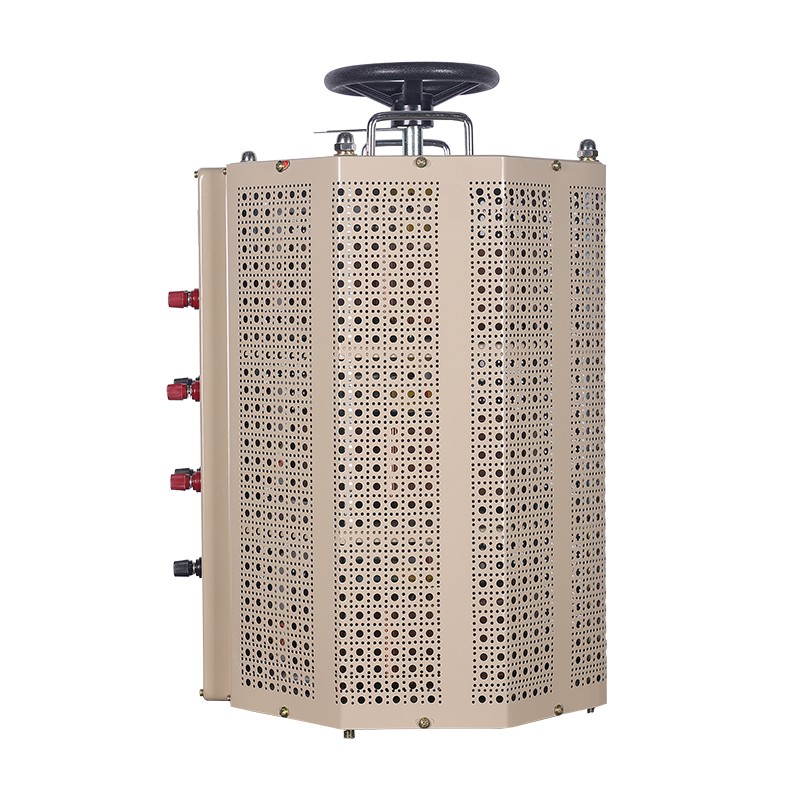

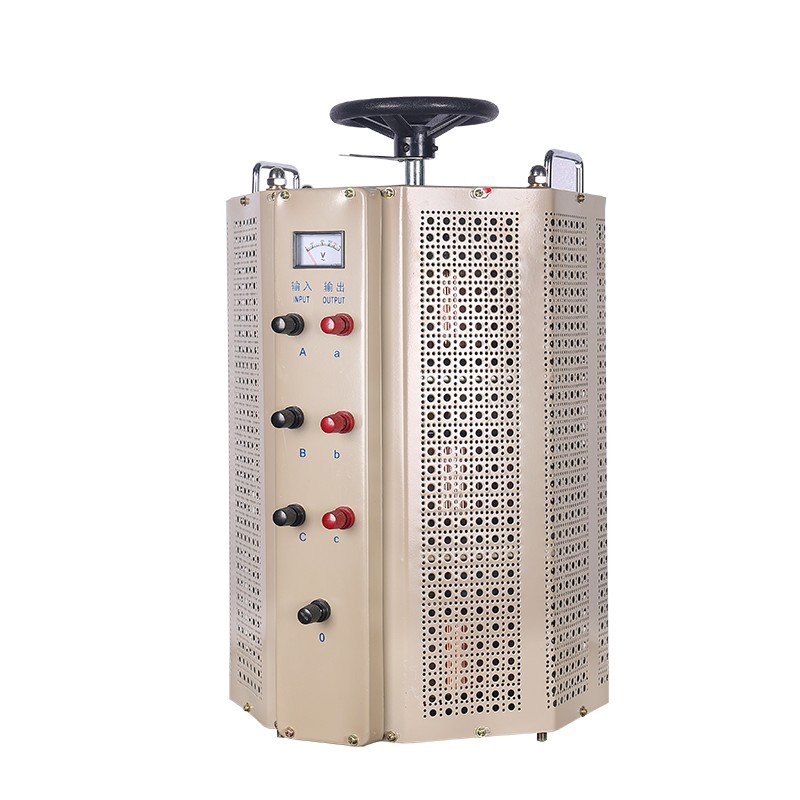

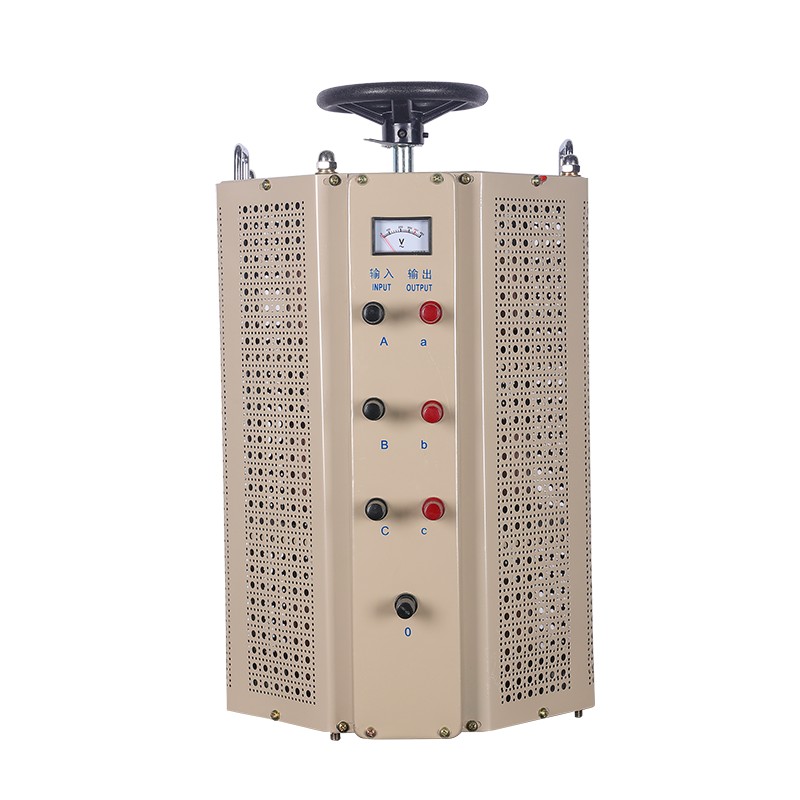

TSGC2 接触式ボルテージレギュレータ

専門メーカーおよびサプライヤーとして、Yibaling の TSGC2 接触型電圧調整器は自己結合型電圧調整変圧器で、波形歪みがなく、小型、軽量、高効率、簡単な操作、長期信頼性を備えています。
これは、高電圧、温度制御、速度調整、光制御、電力制御などの目的を達成するために、化学工学、冶金、計装、機械および電気製造、軽工業製造、科学実験などの産業に広く適用できます。これは理想的な AC 電圧調整電源です。

芯材

TSGC2 接触型レギュレータのコア材料の組み合わせ (特殊なグラファイト ブラシ、細かく研磨およびコーティングされた銅リング、冷間圧延シリコン鋼板) は、古典的な手動電圧調整アーキテクチャの 3 つの物理的な柱を構成します。それぞれの素材の選択は、重要な性能の実現に直結します。

1. 磁気回路基盤：冷間圧延珪素鋼板コア

これは普通の珪素鋼板ではありません。明確な損失値（W/kg）と高い透磁率を備えた高品質の冷延方向性珪素鋼板です（30Q130シリーズなど）。リング状に打ち抜き、階段状に積層することで、低磁気抵抗、低渦電流損失の効率の良い閉磁路を形成します。これにより、調整プロセス中の無負荷損失とコア自体の発熱が確実に低レベルで制御され、デバイス全体に高効率で静かなエネルギー変換基盤が提供されます。

2. 導電性とスライド性のコア: 細かく研磨およびコーティングされた銅リングと特殊グラファイトブラシ

これは、スムーズで安定した低損失の電圧調整を実現するための重要な摩擦ペアです。
銅リング: 単純に研磨するのではなく、スライディングトラックとして巻線の露出した部分。精密な旋削と研磨を経て鏡面仕上げ（通常Ra値≦0.8μm）を実現し、その後銀メッキまたは厚錫処理を施します。このコーティングは接触抵抗を低減し、酸化を抑制するだけでなく、その柔らかい性質がブラシとよりよく調和し、ほぼ無段階の低スパーク電圧調整を実現します。
特殊なグラファイトブラシ：一般的なカーボンブラシではなく、高純度グラファイトをベースに銅粉や銀粉を含浸させた複合金属グラファイト素材です。この配合により、優れた自己潤滑性（摩擦や摩耗の低減）、高い導電性（面圧低下や熱損失の低減）、安定した摩擦係数を実現します。その硬度と弾性は、銅リングの傷を避けながら接触圧力を確保するように特別に設計されています。

3. 構造、導体、絶縁体の相乗効果

巻線導体: 純度99.95%以上の電解銅エナメル線を使用し、低抵抗、高電流容量を確保します。
機械的サポート: 厚さ1.5mm以上のQ235冷間圧延鋼板を使用し、折り曲げてフレームに溶接し、安定した機械的サポートと巻線の位置決めを提供します。
断熱システム: 巻線層間および接地間を確実に絶縁するには、ポリエステル フィルム (PET)、トウモロコシの穂軸紙、または DMD 絶縁紙を使用します。電気的安全性を確保するために、絶縁グレードは通常 B レベル (130°C) 以上です。要約すると、TSGC2 接触型レギュレータの古典的な設計は、効率的な磁気回路 (シリコン鋼板)、理想的な滑り接触 (被覆銅リング + 複合黒鉛ブラシ)、および精密加工による信頼性の高い絶縁構造を本質的に統合しています。この材料の組み合わせにより、コスト、信頼性、性能の優れたバランスが実現され、研究室、産業用制御、および手動による細かい電圧調整が必要な状況において永続的なソリューションとなります。電圧調整の滑らかさ、出力の安定性、寿命はコア材のグレードや加工精度、加工によって直接決まります。

接点式電圧調整器 TSGC2 の機能

TSGC2 接触型電圧調整器は、純粋な電磁的および機械的原理に基づいた手動電圧調整装置です。のコア機能継続的でスムーズ、直線的に調整可能で直感的に制御可能な AC 電源を提供することです。

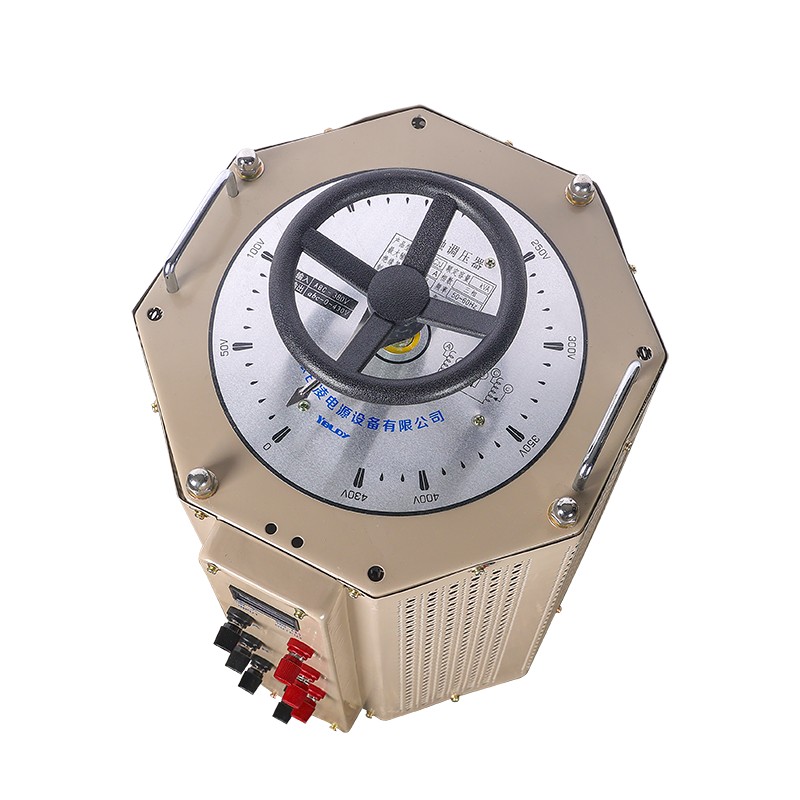

この電圧調整器は、ハンドルを回転させて特殊なグラファイト ブラシを駆動し、細かく研磨されメッキされたリング状の銅巻線上を滑らせることにより、0V から定格値 (0 ～ 250V または 0 ～ 430V など) までの無段階の電圧調整を実現でき、同軸にリンクされた機械式スケール ダイヤルによる直感的な表示により、オペレーターは微調整を行うことができます。
純粋な物理的導電構造（銅巻線+ブラシ）により、瞬間的な過負荷耐性が強く、純粋で歪みのない正弦波を出力できます。
の典型的なアプリケーションTSGC2 接触型電圧レギュレータは、研究室、作業場、生産ラインの手動調整可能な電源として、機器のデバッグ、負荷テスト、位相モータの始動またはティーチングのデモンストレーションに使用されます。
ただし、この製品は自動電圧安定化装置ではないことを明確に述べておく必要があります。入力電圧または負荷が変化すると、出力電圧が変動し、再調整には手動介入が必要になります。
一方、TSGC2 接触式電圧調整器は通常、電子的保護機能を備えておらず、ブラシは摩耗部品であるため、定期的なメンテナンスが必要です。
したがって、TSGC2 接触型電圧レギュレータの本質は、信頼性が高く、耐久性があり、コスト効率の高い手動電圧設定ツールであり、自動電圧安定化を必要とするシステムで使用するのではなく、電圧を手動で正確に制御する必要がある状況や、衝撃負荷に耐える状況に適しています。
