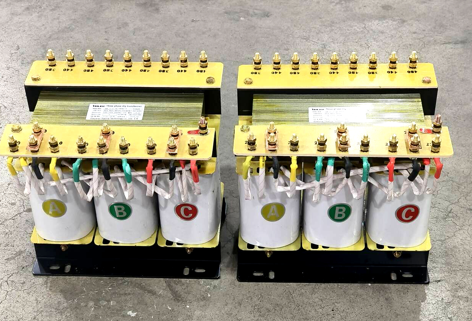

SBK 制御トランスとは何ですか?なぜ重要ですか?

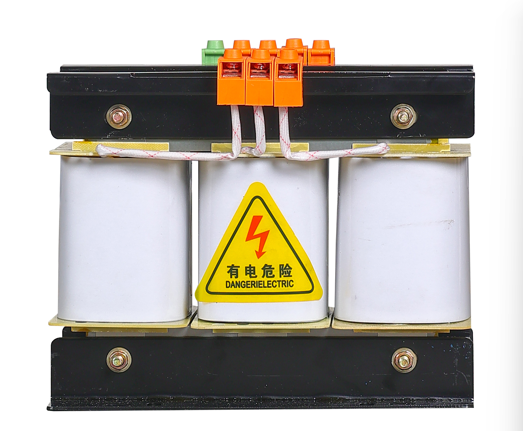

SBK 制御変圧器は、産業環境における制御回路、リレー パネル、PLC システム、および補助装置に電力を供給するために特別に設計された三相乾式変圧器です。

その仕事はモーターや発熱体に電力を供給することではありません。その仕事は、マシンの「頭脳」である PLC、コンタクタ、リレー、インジケータ、センサーに、クリーンで安定した絶縁された電力を供給することです。

なぜそれが重要なのでしょうか?

制御回路は敏感だからです。モーターが無視するような瞬間的な電圧低下は、PLC の故障、コンタクタのチャタリング、またはセンサーの誤った読み取り値を引き起こす可能性があります。生産ラインでは、これは部品の廃棄、ダウンタイム、トラブルシューティングの悩みを意味します。

SBK 制御トランスは、制御回路を主電源バスから絶縁し、ノイズを除去し、制御システムが信頼できる専用の安定した電圧供給を提供します。

つまり、筋肉が重い仕事をしている間、マシンの頭脳は働き続けます。

なんとSBK制御トランス作品

原理は単純ですが、応用は具体的です。

ステップ 1 – 入力

一次巻線は主電源 (通常は 380V、400V、または 415V 三相) に接続されます。線間電圧の変動に対応するために複数のタップがある場合があります。

ステップ 2 – 隔離

二次巻線は一次巻線から電気的に分離されています。直接的な関係はありません。電力は磁場を通じて伝達されます。これにより、ノイズ、サージ、地絡が制御回路に到達するのを防ぎます。

ステップ 3 – 出力

二次巻線は、制御システムが必要とする電圧 (通常は 220V、110V、または 24V AC) を生成します。一部の SBK トランスには、単一ユニットからのさまざまな制御電圧に対応する複数の二次巻線があります。

ステップ 4 – 専用電源

出力は、制御パネル (PLC 電源、リレー コイル、コンタクタ コイル、表示灯、その他の制御装置または補助装置) に供給されます。

ステップ 5 – 継続的に実行するように構築する

制御回路は常にオンになっています。 SBK は連続使用向けに設計されており、全負荷時の温度上昇が低く、騒音が低く、長寿命です。

その結果、マシンの制御システム用のクリーンで安定した専用電源が得られます。

一般的なタイプSBK 制御変圧器

SBK 制御トランスはいくつかの構成で利用できます。

マルチ電圧シールド バージョンは、中規模から大規模の産業用制御システムにとって最も一般的な仕様です。

なぜSBK 制御変圧器案件

なぜなら、最も高価な機械の故障は、より優れた電力があれば防ぐことができた故障だからです。

SBK 制御トランスは、通常の電源では提供できない機能を提供します。

1. 電気的絶縁

制御回路は主電源バスから物理的に分離されています。モーターの巻線が短絡すると、サージは変圧器で止まります。制御システムは動作し続けます。

2. 電圧の安定性

主電源が低下したりサージした場合でも、制御トランスは出力電圧を狭い範囲内に維持します。 PLCやリレーがチャタリングしたり脱落したりすることはありません。

3. ノイズ対策

VFD、コンタクタ、スイッチング電源は高周波ノイズを発生します。 SBK の巻線構造とオプションのシールドは、ノイズが制御回路に到達するのをブロックします。

4. グランドループの除去

SBK は、絶縁された 2 次側を提供することにより、センサーの読み取り値の異常、通信エラー、および原因不明の機器動作の原因となるグランド ループを遮断します。

5. 単一供給点

1 つのトランスがすべての制御電圧を供給します。異なるグランド基準を持つ複数の電源は使用できません。配線が簡単になり、故障箇所が減り、トラブルシューティングが容易になります。

6.長寿命

SBK 変圧器は連続使用向けに設計されています。コアと巻線は十分なサイズです。絶縁は通常、クラス F (155°C) またはクラス H (180°C) です。動作も良好で、何十年も長持ちします。

適切な制御変圧器がないと、機械制御システムは主電源バスの影響を受けることになります。 1 つあれば、予測どおりに確実に動作します。

正しい選択SBK制御トランス

適切な制御トランスの選択は複雑ではありませんが、少し間違えると迷惑なトリップや不安定な動作を引き起こす可能性があります。

ステップ 1 – 負荷を決定する

制御変圧器から電力を供給されるすべてのデバイスをリストします。

PLC電源（VA定格）

リレーコイル（ホールドインVA）

コンタクタコイル（シールインVA）

表示灯

電磁弁

センサーと送信機

同時に動作するすべてのデバイスの VA (ワットではありません) を加算します。

ステップ 2 – デューティ係数を適用する

制御トランスのサイズは電源トランスとは異なります。

ステップ 3 – 突入電流を確認する

コンタクタとリレーは、保持しているときよりも閉じるときに、はるかに多くの電流を消費します。電流を保持するのに十分な大きさの変圧器は、投入中にトリップしたり電圧が降下したりする可能性があります。

経験則: トランスの突入能力は、最初の数サイクルでは定常状態負荷の少なくとも 10 倍である必要があります。ほとんどの SBK 変圧器は十分な突入マージンを持って設計されていますが、大きなコンタクタが多数ある場合はサイズを大きくしてください。

ステップ 4 – 電圧を指定する

一次電圧 – 供給電圧は何ですか? 380V？ 400V？ 415V？

二次電圧 - 制御システムには何が必要ですか? 220V？ 110V？ 24V？

ステップ 5 – シールドを決定する

ステップ 6 – エンクロージャのタイプを選択する

オープンフレーム – コントロールパネルの内側に取​​り付けます。最低コスト。

同梱 - スタンドアロン取り付け。偶発的な接触から保護します。

IP54 以上 – 粉塵の多い環境または湿った環境向け。

ステップ 7 – メーカーのテストレポートを確認する

サプライヤーに次のことを問い合わせてください。

絶縁抵抗試験

耐電圧試験

無負荷損失測定

電圧調整試験

最終的な考え

SBK 制御トランスは「ヒーロー」コンポーネントではありません。点滅するディスプレイやソフトウェアのアップデートはありません。しかし、それなしでマシンを実行してみると、すぐに気づくでしょう。

コントロールパネルの隅に鎮座し、毎年、静かにその仕事を続けています。高価な電子機器を保護します。メインバスが低下した場合でも、PLC は動作し続けます。ランダムなシャットダウンを引き起こすノイズをブロックします。

制御パネルを設計している場合、機械を構築している場合、または既存のシステムをアップグレードしている場合、SBK 制御変圧器は、たとえ誰もそれについて語らなかったとしても、指定する最も重要なコンポーネントの 1 つです。

なぜなら、信頼性の高い制御力はオプションではないからです。これは信頼性の高い自動化の基礎です。
