IT 医療用絶縁変圧器とは何ですか?なぜそれほど重要ですか?

IT 医療用絶縁変圧器は、医療施設の医療 IT システム (絶縁されたテラ、非接地システム) 用に特別に設計された特殊な単相絶縁変圧器です。

単に電圧を上げたり下げたりする通常の変圧器とは異なり、IT医療用変圧器根本的に異なることを行います。手術室、ICU、心臓治療室の重要な医療機器用に、電気的に絶縁された非接地電源を作成します。

なぜそれが重要なのでしょうか?

なぜなら、標準的な接地された電力システムでは、単一の絶縁欠陥によりブレーカーが作動し、生命維持装置への電力が遮断される可能性があるからです。手術室ではそんなことはできません。

IT 医療用変圧器は、絶縁監視装置 (IMD) と連携して、最初の故障によって電力が遮断されないことを保証します。警報は鳴りますが、トリップはしません。外科医は処置を完了できます。命が危険にさらされることはありません。

一言で言えば、それは警報と停電の違いです。警告と悲劇の間。

IT医療用絶縁変圧器の仕組み

原理は単純だが、その実行は容赦がない。

ステップ 1 – 隔離

変圧器には、一次 (電源側) と二次 (患者側) という 2 つの完全に独立した巻線があります。それらの間には直接的な電気的接続はありません。電力は磁場を通じて伝達されます。

ステップ 2 – 非接地二次側

中性点が接地される標準的な電力システムとは異なり、二次側は接地されません。これがIT（Isolated Terra）システムの中核です。

ステップ 3 – 最初の障害動作

単一の障害が発生した場合 (たとえば、外科用電源コードが挟まれて金属シャーシに接触した場合)、絶縁監視装置 (IMD) が絶縁抵抗の低下を検出し、アラームを鳴らします。しかし、変圧器はトリップしません。力は流れ続けます。外科チームは警告を受けますが、中断はされません。

ステップ 4 – 2 番目の障害

別の回線で 2 番目の障害が発生した場合にのみ、最終的に保護装置が作動します。通常、その時点までに処置は完了し、患者は安全になります。

ステップ 5 – 継続的なモニタリング

IMD は、絶縁された回路と接地間の絶縁抵抗を継続的に測定します。値が設定されたしきい値 (通常は 50kΩ ～ 100kΩ) を下回ると、視覚的および聴覚的なアラームがトリガーされますが、やはり電力は中断されません。

この組み合わせ (絶縁変圧器 + IMD) は、患者に直接接触する機器に可能な限り安全な電源を作成します。

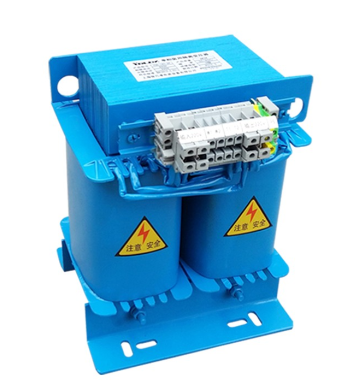

一般的なタイプIT医療トランスフォーマー

医療用絶縁変圧器は既製のユニットではありません。これらは医療アプリケーション専用に構築されています。

実際には、標準的な手術室では 5kVA ～ 8kVA の単相ユニットが最も一般的です。以下に電力を供給します。

無影灯

電気手術器

患者モニター

麻酔器

手術野の電源コンセント

なぜIT医療トランスフォーマー案件

病院では停電は不便ではないからです。それは生命を脅かす出来事です。

適切に設計された IT 医療用変圧器システムが提供するものは次のとおりです。

1. 最初の障害時の無停電電源

標準の接地システムは最初の故障でトリップします。 IT システムはそうではありません。このたった 1 つの違いにより、手術は安全に終了します。

2. 極めて低い漏れ電流

医療用絶縁変圧器は、二重または強化絶縁と超低結合容量で構築されています。漏れ電流は通常 0.1mA 未満で、標準の変圧器よりもはるかに低くなります。これは、機器が患者の体に直接接続されている場合 (ECG リード、内視鏡プローブなど) に重要です。

3. 継続的な絶縁監視

IMD はシステムを 24 時間年中無休で監視します。重大な障害になる前に劣化を検出します。メンテナンス チームは緊急通報ではなく、早期警告を受けます。

4. グリッド経由の干渉に対する保護

絶縁により、主電源からの高周波ノイズ、高調波、サージがブロックされます。モニター、輸液ポンプ、診断機器などの精密な医療用電子機器は、クリーンかつ確実に動作します。

5. 医療安全基準の遵守

IEC 60601-1、GB 9706.1、およびその他の国家規格では、機器が身体に直接適用される患者ケア領域に IT 電源システムが必要です。 IT 変圧器も規制当局の承認もありません。

IT 医療用変圧器がなければ、現代の手術は汎用の電源タップで実行されることになるため、どの病院もこのリスクを負うことはできません。

適切な IT 医療用トランスの選択

IT 医療用変圧器の選択は、最も安価なユニットを見つけることではありません。厳格な安全性と規制要件を満たすことが重要です。

ステップ 1 – 必要な kVA 定格を決定する

IT システムに接続されるすべての機器の消費電力を合計します。ネームプレートの定格を追加するだけではなく、実際に測定された、または予想される運転電力を使用してください。

経験則: 1 つの最新の手術室には 5kVA ～ 8kVA が適切です。極端にサイズを大きくしすぎないでください。15kVA 変圧器は漏れ電流が大きくなり、突入電流も大きくなります。

ステップ 2 – 漏れ電流制限を確認する

IEC 60601-1 は、適用部品の患者漏れ電流を 0.1mA に制限します。巻線の分離、シールド、コアの構造を含む変圧器の設計は、この値に直接影響します。漏れ電流測定値を示すテストレポートを依頼してください。

ステップ 3 – 絶縁監視の互換性を確認する

IT 医療用変圧器は絶縁監視装置 (IMD) と互換性がある必要があります。最新のシステムのほとんどは、標準測定電圧 (例: 20V DC または低周波 AC) を使用します。トランスには、IMD を混乱させる可能性のあるアースやフィルタが組み込まれていないことを確認してください。

ステップ 4 – エンクロージャと取り付けの選択

オープンフレーム – 医療グレードの電気パネル内に設置する場合 (最も一般的)。

密閉型 – 電気スタッフ以外の担当者が変圧器にアクセスできる床置きまたは壁取り付け用。

IP 定格 – IP20 は屋内パネル取り付けの場合に一般的です。特定の設置では IP54 が必要な場合があります。

ステップ 5 – 認定を確認する

探す：

IEC 60601-1 (医療用電気機器の安全性)

IEC 61558-2-15 (医療用絶縁変圧器の安全性)

GB 9706.1 (中国の医療規格)

地域市場の要求に応じた CE / UL / CCC

「私たちはこの基準に従っています」を受け入れないでください。認定ラボに型式試験レポートを依頼してください。

ステップ 6 – 冗長性を計画する

重要なアプリケーション (複数の OR、心臓 ICU) の場合は、自動転送スイッチ (ATS) または IT 変圧器に電力を供給するバックアップ UPS を備えたデュアル IT システムを検討してください。 1 つの変圧器 - 1 つの障害点。 2 つのトランス — 真の冗長性。

最終的な考え

IT 医療用絶縁変圧器は、手術室にいる誰もが考えたこともないコンポーネントです。外科医はそれに感謝しません。看護師は掃除しません。保守員が触ることはほとんどありません。

しかし、それは常にそこにあります。静かに、精力的に、そして絶対的に確実に存在します。

たった 1 つの電気的故障が手術の完了と危機の分かれ目を意味する世界では、IT 医療変圧器は縁の下の力持ちです。それは、最も重要なときに電源をオンにしておくという 1 つの仕事を完璧に実行します。

病院の電気システムを設計、アップグレード、または保守している場合は、IT 医療用変圧器を商品として扱わないでください。これは人命安全装置であり、スペアパーツではありません。

慎重に選んでください。厳密に指定してください。徹底的にテストしてください。

なぜなら、たとえ何か問題が起こったとしても、手術室の照明が点灯したままになっているのは、IT 医療用変圧器がその仕事をしているからです。
