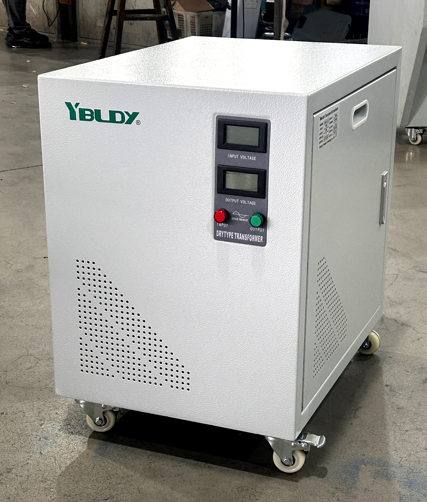

SG 絶縁トランスは実際には何をするのですか?

一言：孤立する。

入力側 (一次側) と出力側 (二次側) の間には直接的な電気接続はありません。電力は磁場を介して飛び越えます。ワイヤーは関係ありません。

これにより、現実世界では次の 2 つの利点が得られます。

1. 安全性

一次側で何か問題が発生した場合（漏れ、サージ、接地不良など）、問題はそこで止まります。二次側には到達しません。また、二次回路に触れても、グリッドのアースには接続されません。つまり、ショックを受けるリスクが大幅に低くなります。

2. よりクリーンなパワー

グリッド上のほとんどのゴミ（高周波ノイズ、高調波、電圧スパイク）は、絶縁トランスによってブロックされます。二次側から出てくるものは単純にクリーンです。また、よりクリーンな電力は、機器がより安定して動作し、不安定になることを意味します。

これは電圧調整用に設計されておらず、主な目的である電圧変換も目的としていません（ただし、この機能は実行できます）。その基本的な役割は隔離です。

主な用途SG絶縁変圧器

の違いSG絶縁変圧器と普通の変圧器

SG 絶縁トランスは「万能」ではありませんが、安全性と耐干渉性能の両方が必要なシナリオでは代替不可能です。

技術的特徴: シンプルかつ堅牢

主な特徴SG絶縁トランス:

純銅巻線: 優れた導電性、低発熱、長寿命。アルミニウム巻線はコストが安くなります。しかし、絶縁トランスの場合はどうでしょうか？銅の方が安全です。長距離にわたってより信頼性が高くなります。

高透磁率シリコン鋼 – 低損失、低ノイズ、低温度上昇。より涼しく静かに動作します。

完全な一次二次絶縁 – これは単巻変圧器ではなく、真の絶縁です。一般的な絶縁クラス: クラス F (155 °C) またはクラス H (180 °C)。余裕たっぷり。

静電シールド (オプション) – 一次側と二次側の間の銅箔層であり、接地されています。高周波ノイズをさらに低減します。近くにインバーターや大きなモーターがある場合は追加する価値があります。

真空含浸 – 真空と圧力下でコイルをワニスに浸します。これにより、湿気、ほこり、振動から密閉されます。近道はありません。

金属エンクロージャ – IP20 ～ IP54 からお選びいただけます。屋内でも屋外でも、長持ちします。

選ぶときに考慮すべきいくつかのこと

容量 (kVA) – すべての負荷を合計し、さらに 20 ～ 30% を追加します。近くで切らないでください。

入力/出力電圧 – 入力電圧は機器が必要とする電圧と一致していますか?そうでない場合は、絶縁トランスは変換と絶縁の両方の仕事を行うことができます。

シールドの有無 – ノイズの多い環境 (VFD、大きなモーター、RF ギア) にいる場合は、静電シールドを入手してください。それだけの価値があります。

どこに行く – 屋内? IP20/IP22でも大丈夫です。屋外、濡れた場所、または埃っぽい場所ですか? IP54以上を目指してください。

単相または三相 – 電力を供給しているものに完全に依存します。推測しないでください。荷物を確認してください。
