DG 絶縁変圧器とは何ですか?なぜ重要ですか?

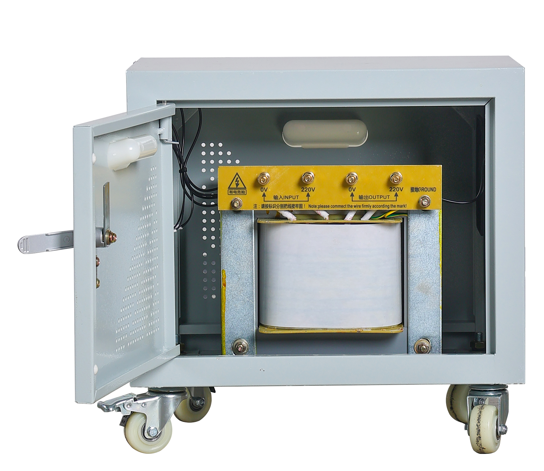

DG 絶縁変圧器は、高感度の機器、医療機器、実験器具、産業用制御システムにクリーンで絶縁された安全な電力を供給するように設計された単相乾式絶縁変圧器です。

その中心機能はシンプルですが不可欠です。一次側と二次側の間に直接電気接続を行わずに、電力を一次側から二次側に伝送します。電力は電線ではなく磁場を通って移動します。

なぜそれが重要なのでしょうか?

なぜなら、電気接続が直接接続されると、電力だけではないものを運ぶことができるからです。ノイズ、サージ、高調波、地絡が発生します。標準の電源は、これらの問題を機器に直接伝えます。絶縁トランスがそれらをブロックします。

DG 変圧器は、商用電源と敏感な負荷の間に配置されます。負荷をグリッドから分離し、高周波ノイズを除去し、グランドループを遮断し、クリーンで安全かつ安定した電源を提供します。

つまり、機器は、グリッド上のゴミではなく、必要な電力のみを認識できるようになります。

なんとDG絶縁変圧器作品

原理は電磁誘導ですが、絶縁設計になっています。

ステップ 1 — 入力

一次巻線は AC 電源 (通常は 220 V または 110 V 単相) に接続されます。

ステップ 2 — 磁気結合

一次側と二次側の間には直接的な電気接続はありません。電力はコア内の磁場を介して伝達されます。

ステップ 3 — 出力

二次巻線は出力電圧を生成します。出力電圧は入力電圧と同じ (1:1)、またはアプリケーションの必要に応じて昇圧または降圧されます。

ステップ 4 — 隔離

直接の電気経路がないため、負荷はグリッドから完全に分離されます。これにより以下がブロックされます。

コモンモードノイズ

グランドループ

漏れ電流

サージと過渡現象

ステップ 5 — 静電シールド (オプション)

さらにクリーンな電力を必要とするアプリケーションの場合、一次巻線と二次巻線の間に静電銅シールドを備えた DG を構築し、高周波ノイズを負荷から遠ざけるために接地することができます。

その結果、敏感な機器にクリーンで絶縁された安全な電力が供給されます。

一般的なタイプDG 絶縁変圧器

DG トランスには、さまざまな用途に合わせていくつかの構成があります。

ステップ 5 — エンクロージャのタイプを選択する

オープンフレーム — 既存のパネルの内側に取​​り付けます

密閉型 (IP20) — 標準金属筐体

IP54 — 防塵および防滴 (産業環境向け)

ステップ 6 — 絶縁クラスを確認する

連続使用用途の場合は、クラス F (155°C) またはクラス H (180°C) 絶縁を指定してください。

ステップ 7 — テストレポートを要求する

信頼できるサプライヤーは以下を提供する必要があります。

絶縁抵抗試験（DC500Vにて≧100MΩ）

耐電圧試験（AC2000V以上、1分間）

負荷損失測定なし

漏れ電流測定（医療機器向け）

電圧調整試験

最終的な考え

DG 絶縁変圧器は、電力システム内で最も高価なコンポーネントではありません。しかし、これは機密機器を保護するために最も重要なものかもしれません。

バックグラウンドで静かに動作し、悪い電力を遮断し、正常な電力を供給するという 1 つの仕事をうまくこなします。照明もディスプレイも、ソフトウェアの更新もありません。毎年、クリーンで信頼性の高い絶縁を実現します。

精密な電子機器を使用している場合、患者に接続されているデバイスを保護している場合、またはアース ループ、ノイズ、ドリフトなどの不可解な機器の問題のトラブルシューティングを行っている場合、DG 変圧器は設置できる最も効果的なソリューションの 1 つです。

クリーン パワーは、敏感な機器にとってはオプションではありません。それは信頼性の高い動作の基礎です。
