SG三相乾式変圧器

Zhejiang Yibaling Power Equipment Co., Ltd. は、SG 三相乾式変圧器の生産を専門とする中国のメーカーです。当社は20年以上にわたって変圧器の分野に専念しており、製造および販売において豊富な経験を持っています。当社の製品は優れた価格優位性と高品質を備えています。販売範囲は主にアメリカ大陸です。私たちはあなたとの深い協力を楽しみにしています。

お問い合わせを送信

製品説明

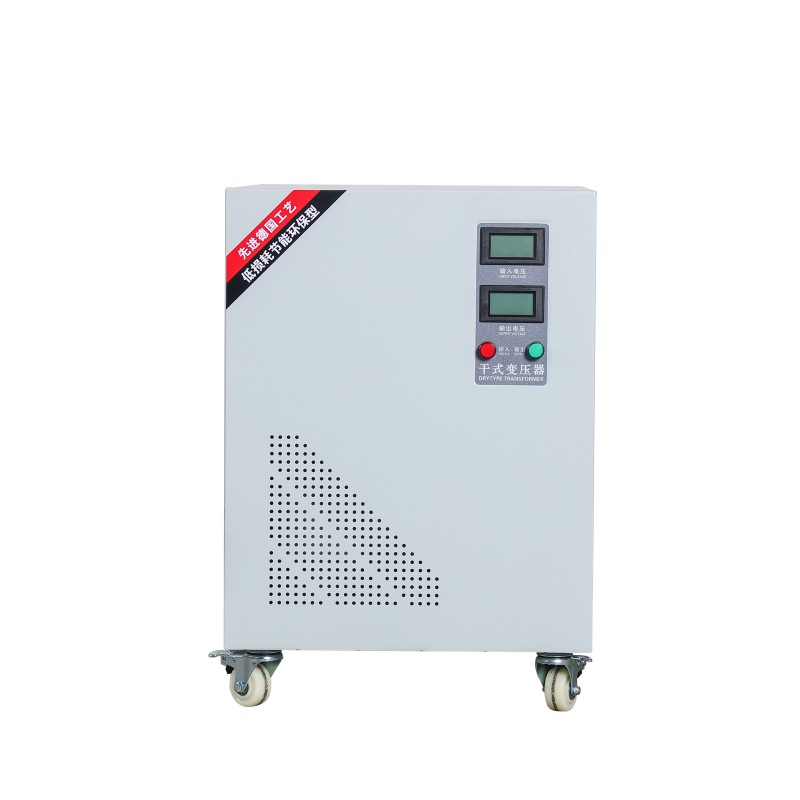

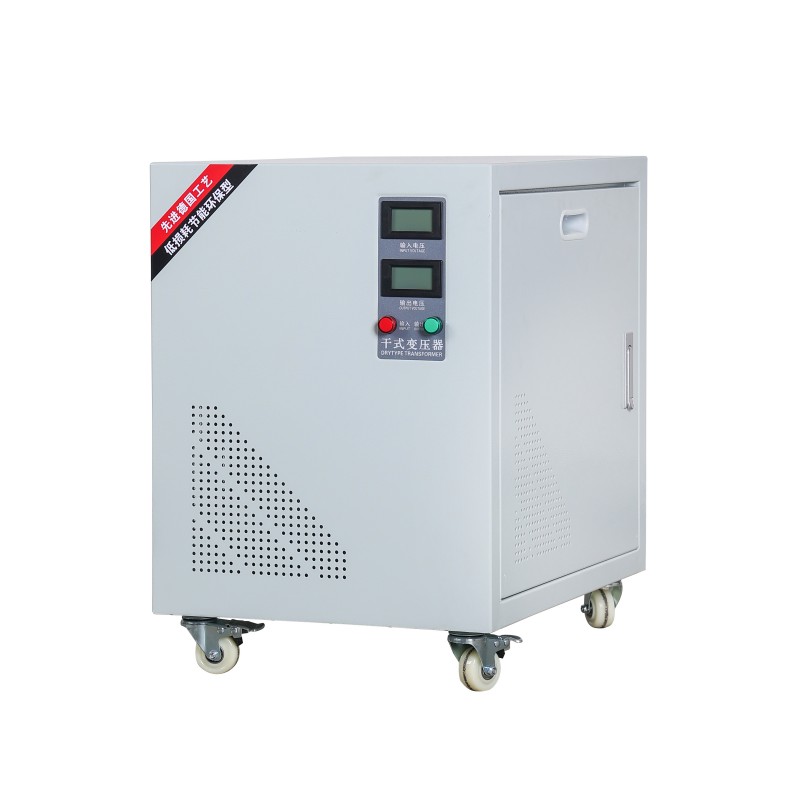

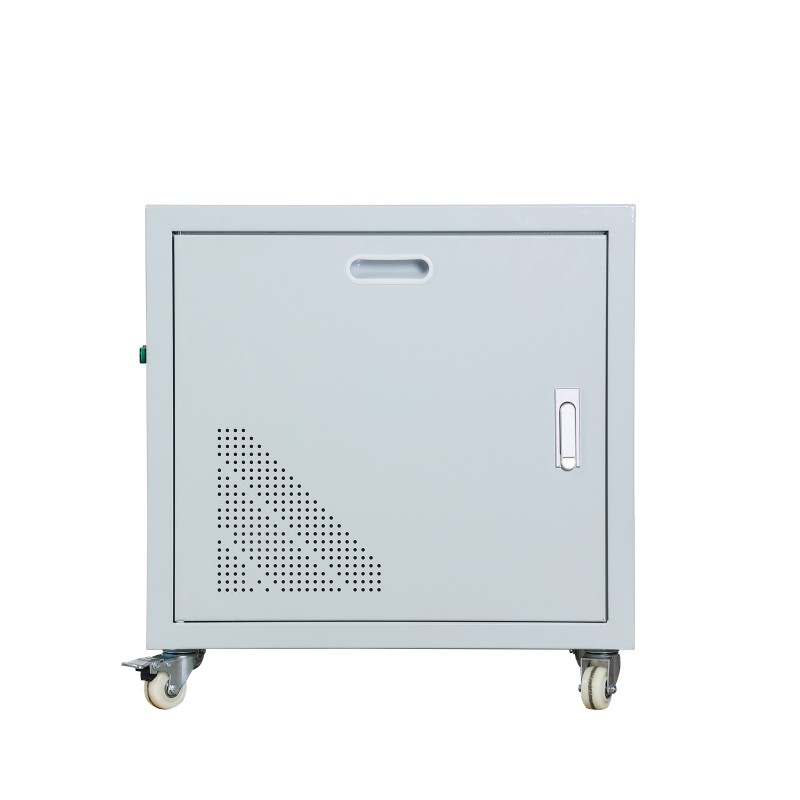

Yibaling Factory の SG 3 相乾式変圧器は、最新の産業用電力システム向けに設計された信頼性の高いエネルギーハブです。全閉オイルフリー構造を採用しています。コア部分は、H クラスの絶縁システムと組み合わせられた高品質の冷間圧延ケイ素鋼板で構成されています。

この組み合わせにより、トランスは非常に堅牢になります。作業場での高温ベーキングや湿った空気の侵入、粉塵の多い環境下でも安定して動作し、基本的に人によるメンテナンスは不要です。

SG 三相乾式変圧器は、10kVA ～ 2500kVA の容量範囲をカバーし、さまざまな電圧の組み合わせ (10kV/0.4kV、6kV/0.69kV など) をサポートします。優れた過負荷容量と耐短絡特性を備えています。

低損失かつ低ノイズの設計は、エネルギー効率レベル 1 の基準を満たすだけでなく、環境保護とエネルギー節約に厳しい要件があるグリーンファクトリー、データセンター、都市鉄道交通のシナリオにも適しています。

製品詳細

私たちはあらゆる細部に注意を払います。

SG 3 相乾式変圧器の巻線は真空含浸および硬化されており、保護レベルは最大 IP54 です。

鉄心とコイルは弾性緩衝固定を採用し、振動や騒音を効果的に抑制します。

また、オプションで温度制御、結露防止、インテリジェント通信インターフェイスを装備して、リアルタイムのステータス監視と予知保全を実現することもできます。

SG三相乾式変圧器の価格優位性

利点	具体的な症状
直接調達コスト	成熟した乾式技術、国内サプライチェーン、大規模生産の恩恵を受け、通常、初期購入価格はより競争力があります。例えば、100kVAモデルの参考価格は7,500元程度で、従来の油入型に比べて大幅に安い。
長期稼働時の電気代	高品質の冷間圧延珪素鋼板やその他の低損失材料を使用し、最適化された設計により、高いエネルギー効率 (通常 ≥ 95%) を備えています。これにより、長期稼働時の電気コストを大幅に削減できるため、24 時間連続稼働シナリオに特に適しています。
極めて低いメンテナンスコスト	乾式オイルフリー構造により、油入タイプのような定期的な絶縁油の点検・交換が不要となり、油漏れやそれに伴う環境・安全上の危険を根本的に回避し、実質的なメンテナンスフリーを実現します。
設置コストと使用コストの節約	小型・軽量のため、専用のオイルピットや複雑な消火設備が不要です。負荷センターの近くに設置できるため、ケーブル、低圧配電設備、工場スペースを節約できます。
信頼性とリスクコスト	防湿・防塵性を備えた全密閉構造で、エポキシ樹脂注型などにより機械的強度が高く、ショートにも強いです。これにより、計画外のダウンタイムや生産損失のリスクが軽減されます。

SG三相乾式変圧器のカスタマイズ

1. 顧客の要求内容を明確にする

- 定格容量、一次/二次電圧、周波数、接続グループ（例：Dyn11）、インピーダンス電圧、±2x2.5%タップ調整の有無。

- 設置場所（屋内/屋外、地下/床）、高度、周囲温度、湿度、腐食性ガスの存在（化学環境）、爆発性粉塵（炭鉱、製粉工場）、または塩霧（沿岸地域）の存在。

- 保護レベル: 従来の IP20 (防塵) または IP23/IP54 (防沫、防塵)、後者は特別な設計が必要です。

- シェル素材:

- レギュラー：高品質冷間圧延鋼板、表面リン酸塩処理後粉体塗装。

- 耐食性: 304 または 316L ステンレス鋼、食品、医薬品、沿岸地域に適しています。

- 防爆性と高い保護性: 特別な防爆要件を満たす、または完全に密閉された溶接構造を必要とする厚鋼板またはアルミニウム合金。

・冷却方式：自冷（AN）、空冷（AF）、強制空冷（独立ファン付）。

2.プランの確認＋プロデュース

プロセス段階	プロセスの詳細
コアの製造	1. 切断：ケイ素鋼板を縦横の切断線で精密に切断します。 2. 組立：渦電流損失を低減するため、段積み方式を採用しています。 3. 締結：高強度チャンネル鋼とゆるみ止めボルトを採用し、低騒音を実現します。
巻線製造	1. 巻線: 一定の温度と湿度の作業場で CNC 巻線機を使用して、正確な巻数を確保してコイルを巻きます。 2. プリベークとVPI処理：コイルは真空オーブンでプリベークされた後、含浸槽に送られて「真空加圧含浸（VPI）」が行われます。まず真空にして気泡を除去し、次に含浸樹脂を注入し、最後に圧力をかけて樹脂をしっかり浸透させます。 3. 乾燥: 熱風循環オーブン内の高温条件下でコイルを乾燥させ、「鎧のような」一体化された絶縁体を形成します。
最終組み立て	1. 組み立て: 硬化した巻線を鉄心に正確に挿入します。 2. 接続: 接触抵抗を減らすために、銀メッキまたは錫メッキの銅ストリップでリード線を接続します。 3. 付属品の取り付け: 温度制御 (Pt100)、ファン、保護ハウジングなどを取り付けます。

私たちの倉庫

製造工程

生産設備

証明書

出荷
