S11 配電変圧器とは何ですか?なぜ重要ですか?

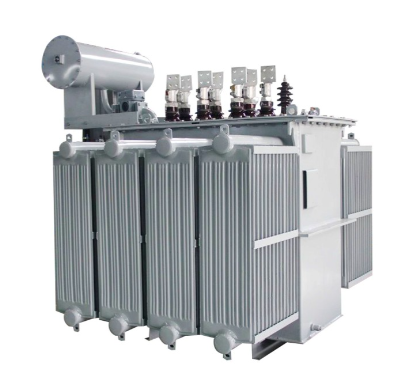

S11 配電変圧器は、中電圧電力 (通常 10kV または 6kV) を工場、建物、地域社会で使用される低電圧レベルに降圧するために設計された三相油入配電変圧器です。完全密閉タイプと保守タンク タイプの両方が用意されており、古い S9 シリーズからの直接アップグレードであり、損失の低減と運用経済性の向上を実現します。

S11 は以前のモデルと何が違うのですか?

S11はS9シリーズと比較して、無負荷損失を約30%、無負荷電流を50%～70%低減します。これは小さな改善ではなく、日々、毎年の運用コストに大きな違いをもたらします。

なぜそれが重要なのでしょうか?

変圧器は眠らないからです。年中無休、年中無休で稼働します。アイドル時の電力の無駄が少ない変圧器は、毎日のコストを節約します。 20 ～ 30 年の耐用年数にわたって、これらの節約はかなりの金額になります。

つまり、S11 は油入変圧器の信頼性を実現し、代替モデルよりも効率が大幅に向上しています。

なんとS11 配電変圧器作品

動作原理は他の変圧器と同じ電磁誘導ですが、S11 には効率と信頼性を高めるためにいくつかの設計上の改良が加えられています。

ステップ 1 – コア

コアは高品質の冷間圧延方向性ケイ素鋼で作られ、45°の完全留め継ぎラップジョイント構造で組み立てられています。この設計により、磁気抵抗と渦電流損失が最小限に抑えられます。一部のモデルでは、特殊な機器で構築された巻線コアを使用し、突き合わせジョイントのない閉磁気回路を作成し、損失とノイズをさらに低減します。

ステップ 2 – 巻線

変圧器には、絶縁性とアクティブ部分の材料が改善された銅巻線が使用されています。安定性の高いコイルサポート構造により、動作信頼性が向上しました。

ステップ 3 – 密閉タンク

多くの S11 モデルでは、従来のコンサバレーター タンクの代わりに、完全に密閉された構造の波形オイル タンクが使用されています。波形は油温の変化に応じて伸縮し、体積の変化を自動的に補正します。これは、オイルが空気から永久に密閉されていることを意味し、湿気の侵入を防ぎ、オイルの酸化を遅らせます。

ステップ 4 – 冷却

冷却はONAN — Oil Natural Air Natural。ファン、ポンプ、余分な可動部品はありません。変圧器は波形タンク壁を通る自然対流を利用して熱を放散します。

その結果、効率的に動作し、密閉状態を維持し、最小限のメンテナンスで済む変圧器が実現しました。

S11 変圧器の一般的なタイプと定格

S11 シリーズは、通常 10kVA から最大 2500kVA までの幅広い容量範囲で利用できます。

なぜS11 配電変圧器案件

なぜなら、電力の無駄が少なく、寿命が長い変圧器は、コストを節約できる変圧器だからです。

S11 が配信ネットワークにとって確実な選択肢となる理由は次のとおりです。

1. 無負荷損失の低減

ステップラップコアと高級珪素鋼の採用により、S9シリーズに比べ無負荷損失を約30％低減。 24 時間年中無休で稼働する変圧器の場合、これは目に見える実際の節約になります。

2. 無負荷電流の低減

無負荷電流が 50% ～ 70% 削減され、力率が改善され、上流の損失が減少します。

3. 完全密閉構造

波形タンクは完全に密閉されており、ブリーザーやコンサバレーターはありません。油は空気に触れないため、絶縁油の劣化が遅くなり、変圧器の寿命にわたって絶縁耐力が維持されます。

4. 騒音の低減

以前の設計と比較して騒音レベルが 5 10dB 低減され、S11 は住宅地の近くの設置に適しています。

5.長寿命

オイルは空気や湿気から密閉されているため、変圧器の絶縁システムはよりゆっくりと劣化します。 S11 は、最小限のメンテナンスで 20 ～ 30 年間使用できるように設計されています。

6. メンテナンスの手間がかからない

オイルのサンプリング、補充、コンサベータのメンテナンスは必要ありません。完全に密閉された設計により、日常のメンテナンスは主に外部の清掃と定期検査に限定されます。

7.広い適用範囲

S11 変圧器は、工場、鉱山、石油化学プラント、工業および農業流通、電力および照明用途に適しています。

適切な S11 トランスの選択

S11 トランスを選択するには、容量、電圧、環境条件をアプリケーションに適合させる必要があります。

ステップ 1 — 負荷を決定する

接続するすべての機器の消費電力を合計します。将来の拡張に備えて、安全マージン (通常は 20 ～ 30%) を適用します。

S11 標準定格: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500 kVA。

ステップ 2 — 一次電圧と二次電圧を指定する

ステップ 3 — 接続グループの選択

Dyn11 — ほとんどのアプリケーションに推奨されます。デルタ高電圧接続は高調波電流の経路を提供し、短絡容量を改善します。

Yyn0 — よりシンプルですが、不均衡な負荷にはあまり適していません。

ステップ 4 — インストール環境を確認する

ステップ 5 — タンクの種類を検討する

完全密閉 (波形タンク) — ほとんどの用途に推奨されます。オイルと空気の接触がなく、オイルの劣化が遅く、メンテナンスが最小限に抑えられます。

コンサベータタンク — オイルコンサベータとブリーザーを備えた伝統的なデザイン。定期的なオイルレベルのチェックとメンテナンスが必要です。

ステップ 6 — 保護アクセサリを確認する

重要なアプリケーションの場合は、次のことを考慮してください。

ガスリレーおよび圧力リリーフ装置（大型ユニット用）

リモートアラーム接点付き温度モニター

故障検出用ブッフホルツリレー

最終的な考え

S11 油浸配電変圧器は、以前の S9 および S10 モデルに比べて効率が大幅に向上しています。無負荷損失が約 30% 削減され、無負荷電流が 50% ～ 70% 削減され、代替モデルと比べて運用コストが削減され、信頼性が向上しました。

S11 を特に実用的なものにしているのは、その完全密閉構造です。オイルを空気や湿気から隔離する密閉タンク設計により、オイルの劣化が遅くなり、絶縁寿命が延長され、日常的なメンテナンスが実質的に不要になります。離れた場所に屋外に設置する場合、これは大きな利点となります。

S11 は市場にある最新の変圧器ではありません。効率の点では、S13、S20、およびそれ以降の設計に取って代わられています。しかし、世界中の何百万もの設置において、実績があり、信頼性があり、費用対効果の高い主力製品であることに変わりはありません。

古い変圧器のアップグレード、故障したユニットの交換、現実的なコスト制約のある新しい配電ネットワークの構築など、予算と信頼性の両方が重要なプロジェクトにとって、S11 は依然として堅実で賢明な選択肢です。

これまでに製造されたトランスの中で最も損失が低いというわけではありません。しかし、置き換えた S9 よりも損失は大幅に少なく、その差は毎月、毎年の電気料金に現れています。
