SBK 高精度トランスとは何ですか?なぜ重要ですか?

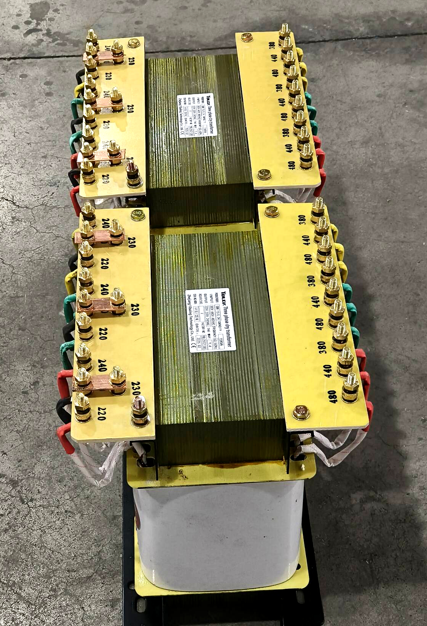

SBK高精度変圧器は三相乾式絶縁変圧器です。クリーンで安定したノイズのない電源を必要とする作業向けに設計されています。

ほとんどの配電変圧器は電圧を昇圧または降圧するだけです。 SBK はさらに多くのことを行います。電力品質に重点を置いています。デリケートなギアをグリッドから隔離します。高周波ノイズを除去します。また、安定したバランスのとれた歪みの少ない出力を実現します。

なぜそれが重要なのでしょうか?

それは、最新の機器 (CNC マシン、実験器具、医療機器) は電力にうるさいからです。以前よりもこだわりが強くなりました。電源がクリーンでない場合、問題が発生します。

CNC コントローラーに不具合が発生しました。実験器具の測定値が不安定です。医療機器は理由もなく警告を発します。通信システムがデータをドロップします。

これらの問題は多くの場合、機器の故障ではなく、電源の問題です。

SBK 変圧器は、汚れた電力網と敏感な負荷の間に位置します。電源をクリーンにし、電圧を安定させ、機器を保護します。

つまり、問題のある電力を正確な電力に変えます。

なんとSBK高精度トランス作品

動作原理は電磁絶縁ですが、いくつかの重要な機能強化が施されています。

ステップ 1 – 隔離

一次巻線と二次巻線には直接の電気接続はありません。電力は磁場を通じて伝達されます。これだけでコモンモードノイズがブロックされ、グランドループが遮断されます。

ステップ 2 – 静電シールド

一次巻線と二次巻線の間には静電銅シールドが追加され、接地されます。このシールドは、VFD、スイッチモード電源、無線送信機からの高周波ノイズを容量性によって二次側から遠ざけます。

ステップ 3 – 低結合容量

特殊な巻線構造（層分離、インターリーブ、分割ボビン）により、一次側と二次側の間の寄生容量が低減されます。静電容量が低いほど、高周波ノイズ除去が優れていることを意味します。

ステップ 4 – 厳密な電圧調整

SBK は低インピーダンス設計で構築されており、無負荷から全負荷までの電圧降下を最小限に抑えます。負荷が急変しても出力電圧は安定します。

ステップ5 – バランス出力

三相モデルの場合、SBK は入力が多少アンバランスでもバランスのとれた出力を生成します。これは、CNC マシン、精密グラインダー、テスト スタンドなどの敏感な三相負荷にとって重要です。

その結果、繊細な機器が信頼できる、クリーンで安定したバランスのとれた電力が得られます。

一般的なタイプSBK高精度トランス

SBK トランスは、さまざまなアプリケーションのニーズに合わせていくつかの構成で利用できます。

ほとんどの SBK 変圧器は、既製の在庫ではなく、注文を受けてから製造されます。電圧、容量、シールド、エンクロージャはすべてお客様の負荷に適合します。

なぜSBK高精度トランス案件

なぜなら、「十分な」電力は、敏感な機器にとっては十分ではないからです。

SBK 変圧器は、通常の変圧器では実現できない機能を提供します。

1. 高周波ノイズ除去

標準的なトランスはある程度の絶縁を提供しますが、高周波ノイズは依然として巻線容量を介して結合します。 SBK の静電シールドは、そのノイズを桁違いにカットします。通常、コモンモード除去は 60dB ～ 100dB です。

2. グランドループの除去

複数の機器が共通のアースを共有している場合、アース電位が同一になることはほとんどありません。この差により、それらの間でループする迷走電流が発生します。これをエンジニアはグランド ループと呼んでいます。

オーディオ システムでは、低周波ハムとして現れます。データ収集において、不規則な読み取り値やファントム信号が発生します。精密な測定では、あるはずのないドリフトが確認されることがあります。

SBK は、負荷に独自の絶縁された接地基準を与えることで問題を解決します。つまり、ループを遮断し、ノイズを発生源で停止します。

3. 低出力歪率

SBK は重大な高調波歪みを引き起こしません。出力電圧波形は入力と区別できないきれいな正弦波です。機密性の高い機器の場合、これは交渉の余地がありません。

4. コモンモード電圧の低減

接地が不十分または接地されていないシステムでは、コモンモード電圧により、電子機器が予期せぬ動作をする可能性があります。つまり、ランダムなグリッチ、誤った測定値、不安定な動作が発生する可能性があります。 SBK の絶縁とシールドは負荷のところでコモンモード電圧をカットするため、機器にはクリーンで安定した電力が供給されます。

5. 機器の保護

絶縁により、サージ、スパイク、雷による過渡現象がブロックされます。負荷は、グリッド上のゴミではなく、必要なクリーンな電力のみを認識します。

SBK 変圧器がなければ、敏感な機器は電力網のなすがままになります。 1 つあれば、設計どおりに、予測通り、確実に、正確に動作します。

適切な SBK 高精度トランスの選択

SBK 変圧器を選択するには、kVA と電圧以上の点に注意する必要があります。

ステップ 1 – 負荷のタイプを決定する

単相ですか、それとも三相ですか?ほとんどの研究室および医療機器は単相です。ほとんどの産業用 CNC およびテスト システムは 3 相です。

連続的か断続的か? 24 時間年中無休で稼働する 5kVA 変圧器には、時折のテストに使用される変圧器とは異なる熱要件があります。

ステップ 2 – 必要な容量を計算する

同時に稼働するすべての機器の銘板 VA またはアンペアを追加します。次に、将来の拡張や予期しない過負荷に備えて、通常は 20% ～ 30% のマージンを追加します。

例：CNC制御(1.5kVA)、サーボドライブ(2kVA)、スピンドルドライブ(3kVA)の合計6.5kVA。 20％余裕を持たせた場合：7.8kVA→8kVAまたは10kVAを選択してください。

極端にサイズを大きくし過ぎないでください。変圧器のサイズが大きすぎると、無負荷損失が大きくなり、突入電流も大きくなりますが、メリットはありません。

ステップ 3 – シールドを指定する

ほとんどの SBK アプリケーションには単一の静電シールドが必要です。ダブルシールドは稀ですが入手可能です。

ステップ 4 – 電圧と周波数を確認する

一次電圧 — 設置場所の電源と一致する必要があります (例: 380V、400V、415V、460V)。

二次電圧 — 負荷に一致する必要があります (例: 380V、220V、200V、110V)。

周波数 — 50Hz、60Hz、または 50/60Hz デュアル定格。

SBK は、わずかに変化する線間電圧に対応するために、一次側にタップを備えて構築できます。

ステップ 5 – エンクロージャと取り付けの選択

オープンフレーム — 既存の配電盤内に設置します。最低コスト。

密閉型 (IP20) — 標準屋内エンクロージャ。偶発的な接触から保護します。

密閉型（IP54） — 防塵・防滴。粉塵や湿気の多い工業環境向け。

ラックマウント — 19 インチ機器ラック用。オーディオおよびテスト システムで一般的です。

ステップ 6 – 漏れ電流を確認する (医療または患者に接続するアプリケーションの場合)

医療グレードの SBK 変圧器は、IEC 60601-1 の漏れ電流制限 (通常、患者がアクセスできる部品では <0.1mA) を満たす必要があります。テストレポートを求めてください。口頭での主張に頼らないでください。

ステップ 7 – テストレポートを要求する

信頼できるサプライヤーは以下を提供する必要があります。

絶縁抵抗試験

耐電圧試験

無負荷損失測定

電圧調整試験

漏れ電流測定（医療機器向け）

オプション: サードパーティタイプのテストレポート

最終的な考え

SBK 高精度変圧器は、市場で最も安価な変圧器ではありません。最小でも最軽量でもありません。

しかし、機器が「ダーティ」電力に耐えられない場合、つまり不具合が部品の​​廃棄、サンプルの紛失、または MRI の繰り返しを意味する場合には、SBK はすぐに元が取れます。

タッチスクリーンはありません。 Wi-Fiに繋がらない。派手なグラフは作成されません。

それはちょうどうまくいきます。静かに、確実に、毎年。

VFD、LED 照明、スイッチング電源、ワイヤレス充電器など、あらゆる場所に電気ノイズが存在する時代において、クリーンな電力はますます希少になっています。 SBKトランスはそれをあなたに返すツールです。

精密製造、医療画像処理、臨床検査、またはプロ用オーディオを運営している場合は、クリーン パワーの価値をすでに知っているでしょう。まだ不可解な機器の問題のトラブルシューティングを行っている場合は、SBK がまだ試したことのない答えになるかもしれません。

クリーンパワーは贅沢品ではありません。機密性の高い機器の場合、これは必須です。
