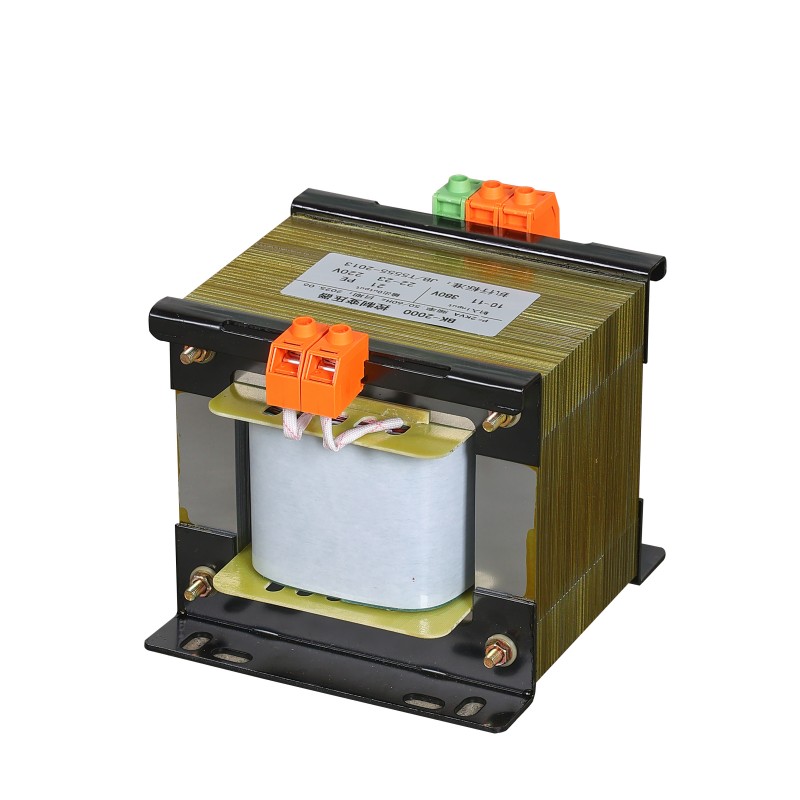

BK 220V 単相変圧器

BK 220V 単相変圧器は、古典的で広く使用されている絶縁型制御変圧器です。これは、さまざまな産業、商業、実験室のシナリオ向けに特別に設計されており、低電圧制御回路、精密機器用の電源、安全照明システムなどに適しています。中心的な機能は、これらのシナリオに安全で安定した純粋な単相 AC 電力を提供することです。

本製品は、高品質の冷間圧延珪素鋼板と純銅巻線を真空含浸法により固化・成形したものです。この構造設計により、実際の動作において非常に優れたパフォーマンスを発揮します。

低損失、低温度上昇、強力な絶縁性能を持ち、入出力端子間の電気的絶縁を完全に実現します。電力網内のさまざまな干渉を効果的に除去し、PLC 制御システム、精密機器、照明機器、その他の小型電気機器に純粋で安定した 220 V 単相電力を提供します。

原理の紹介

BK220V 単相変圧器は、交流電圧の大きさと交流電流の大きさの両方を変更できます。

(1) 変圧器の「変圧」機能は、交流電圧を増加または減少させることができます。電気エネルギーの損失を無視すると、一次電圧 U1、二次電圧 U2、一次巻線 N1 の巻数、二次巻線 N2 の巻数の関係は次のようになります。

U1/U2=N1/N2=n

それは巻線比または電圧比と呼ばれます。上の式から次のことがわかります。

① 二次巻線 N2 の巻数が一次巻線 N1 の巻数より多い場合、二次電圧 U2 は一次電圧 U1 より高くなります。つまり、n = N1/N2 < 1 の場合、変圧器は交流電圧を高めることができるため、電圧比 n < 1 の変圧器は昇圧変圧器と呼ばれます。

② 二次巻線 N2 の巻数が一次巻線 N1 の巻数より少ない場合、トランスは交流電圧を下げることができます。したがって、n > 1 の場合、変圧器は降圧変圧器と呼ばれます。

③ 二次巻線 N2 と一次巻線 N1 の巻数が等しい場合、トランスは交流電圧の大きさを変えません。つまり、一次電圧 U1 と二次電圧 U2 は等しくなります。このタイプの変圧器は電圧の大きさを変えることはできませんが、一次回路と二次回路を電気的に絶縁できるため、n = 1 の変圧器が絶縁変圧器として一般的に使用されます。

(2)「電流変換」機能

変圧器は交流電圧の大きさを変えるだけでなく、交流電流の大きさも変えることができます。変圧器のエネルギー損失はほとんどなく無視できるため、変圧器の入力電力 P1 と出力電力 P2 は等しくなります。つまり、P1=P2 となります。

U1-11=U2-12

U1/U2=12/11

上式から、変圧器の一次および二次電圧は一次および二次電流に反比例することがわかります。二次電圧を高くすると二次電流は減少し、二次電圧を低くすると二次電流は増加します。要約すると、変圧器の場合、コイルの巻き数が増えるほど、両端の電圧が高くなり、そこを流れる電流が小さくなります。たとえば、ある電源トランスには「入力電圧 220V、出力電圧 6V」と記載されています。この場合、このトランスの一次巻線と二次巻線の巻数の比は、n = 220/6 = 110/3 = 37 となります。このトランスを回路に接続すると、二次巻線から流れる電流は一次巻線に流れる電流の 37 倍になります。

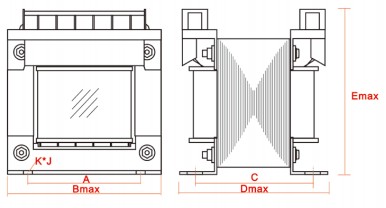

詳細パラメータ

価格の優位性

BK220V 単相変圧器の利点は、簡単に言えば、標準製品とカスタマイズされた製品の間の最も実用的な「中間点」を見つけたことです。

当社の宜巴嶺工場は、標準的な変圧器モデルの製造から始まりました。そのため、珪素鋼板や銅線などを一括して大量に購入し、一括購入しています。

その結果、コストを抑えることができる。同時に、当社は標準モデルの生産ラインに精通しており、当社の作業員は非常に効率的であるため、標準モデルには当然のことながら価格面での優位性が与えられています。

ただし、標準モデルの BK220V 単相変圧器はすべての環境に適しているわけではありません。多くの工場現場には特殊な条件があります。おそらく、キャビネット内のスペースがわずかに限られているか、一般的ではない出力電圧が必要である可能性があります。弊社の宜巴嶺工場では、ゼロから全く新しいデザインを作成するために高額な開発費を支払うことはありません。

当社のエンジニアは、既存の検証済みトランスの成熟したプラットフォームに基づいて、既存の仕様内で電力を微調整したり、接続端子の方向を変更したり、キャビネットのサイズに合わせてシェルを調整したりする調整を行います。

珪素鋼板や真空含浸などの芯材は変えていないため、法外なコストをかけることなく現実の問題を解決でき、納期も早いです。

一方、市場との比較：安価で検証されていないブランド製品と比較して、当社は工業グレードの本物の材料を使用し、工場出荷時に完全な検査を受け、長期的な安定性と耐久性を目指しています。それらの国際ブランドと比較して、当社はブランドプレミアムや複雑な輸入手続きがなく、価格もリーズナブルで、対応も迅速です。金型の作成が必要なまったく新しいカスタム設計と比較して、当社の Yibaling の「微調整」ソリューションは、大幅な 1 回限りのエンジニアリング費用と長い待ち時間を節約するのに役立ちます。
