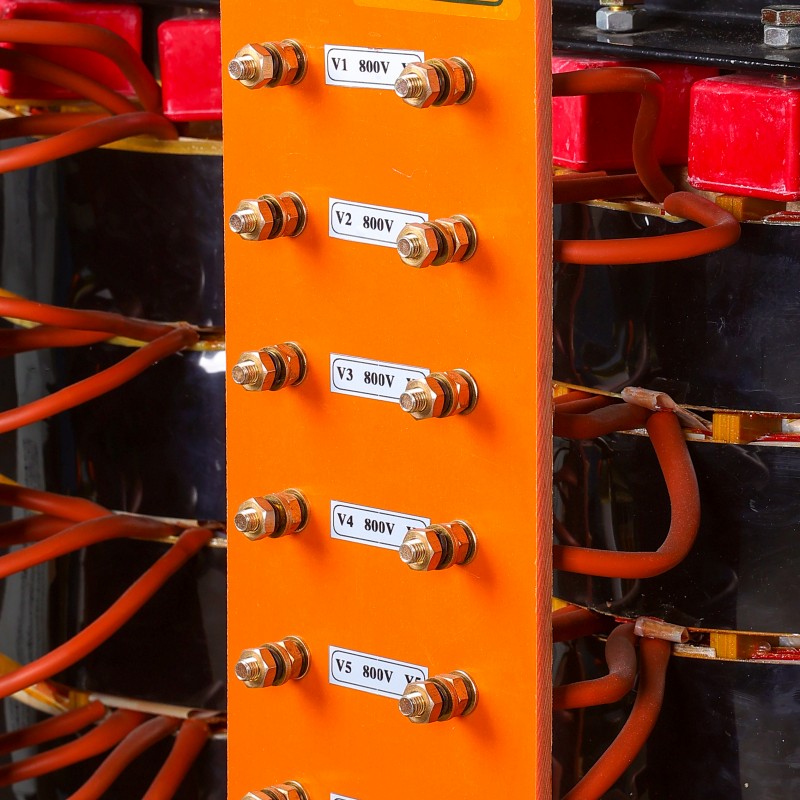

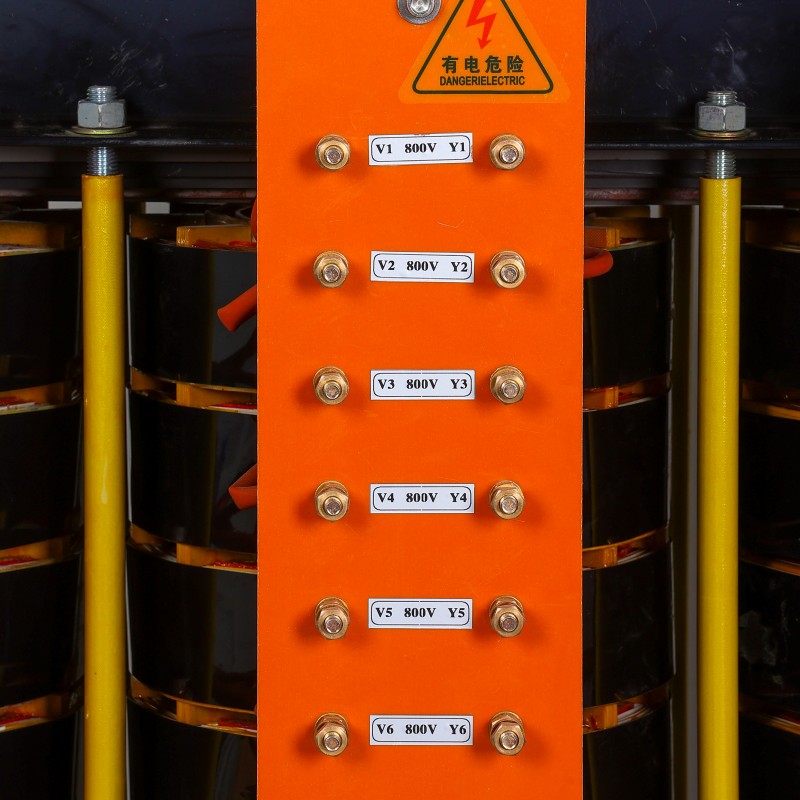

DDG 加熱変圧器

浙江宜巴嶺電力設備有限公司は、長年にわたりDDG加熱用変圧器を生産してきた中国工場として、お客様に高品質の変圧器と充実したアフターサービスを提供することに全力で取り組んでいます。これらの利点により、当社の製品は東南アジアのほとんどをカバーしています。私たちは、お客様と一緒に新しい未来を創造できることを楽しみにしています。

お問い合わせを送信

製品説明

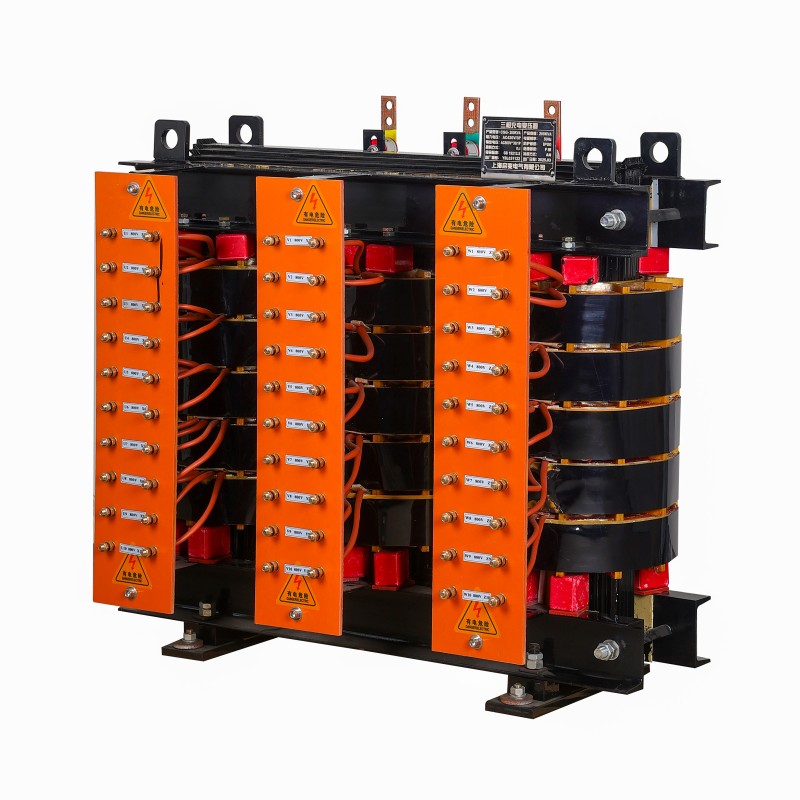

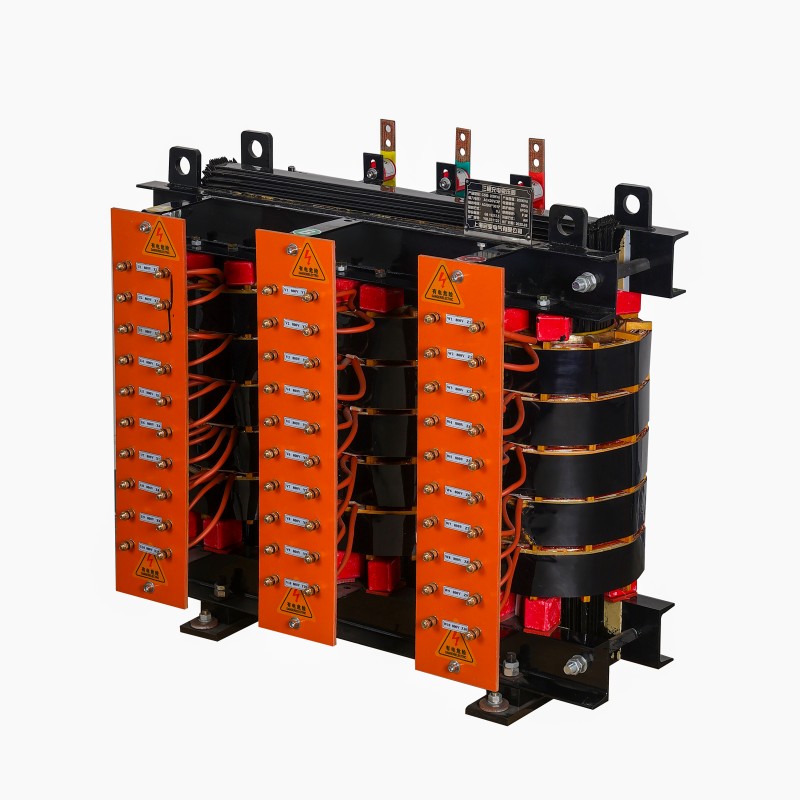

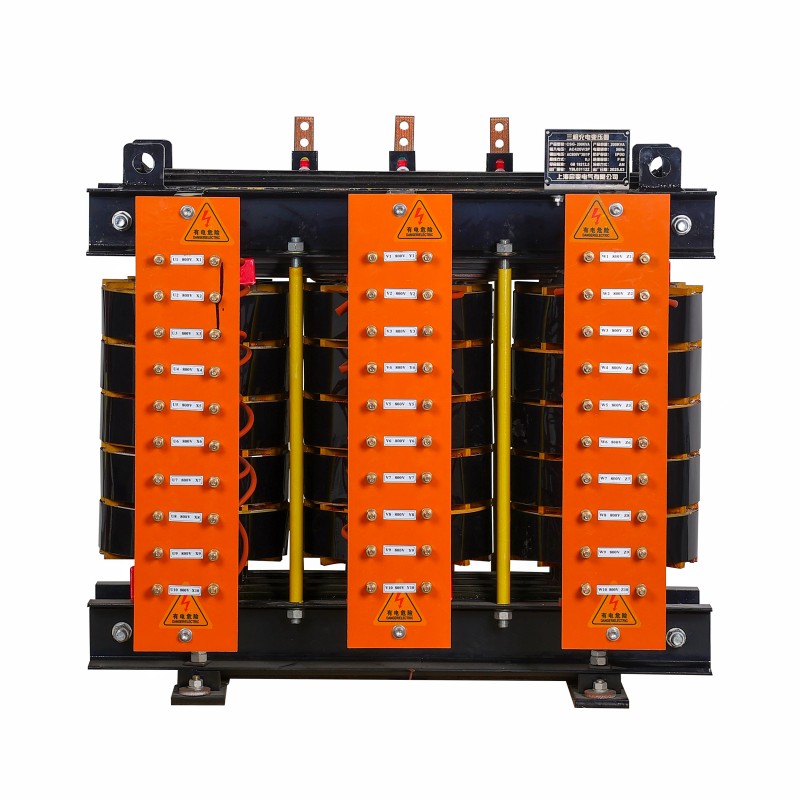

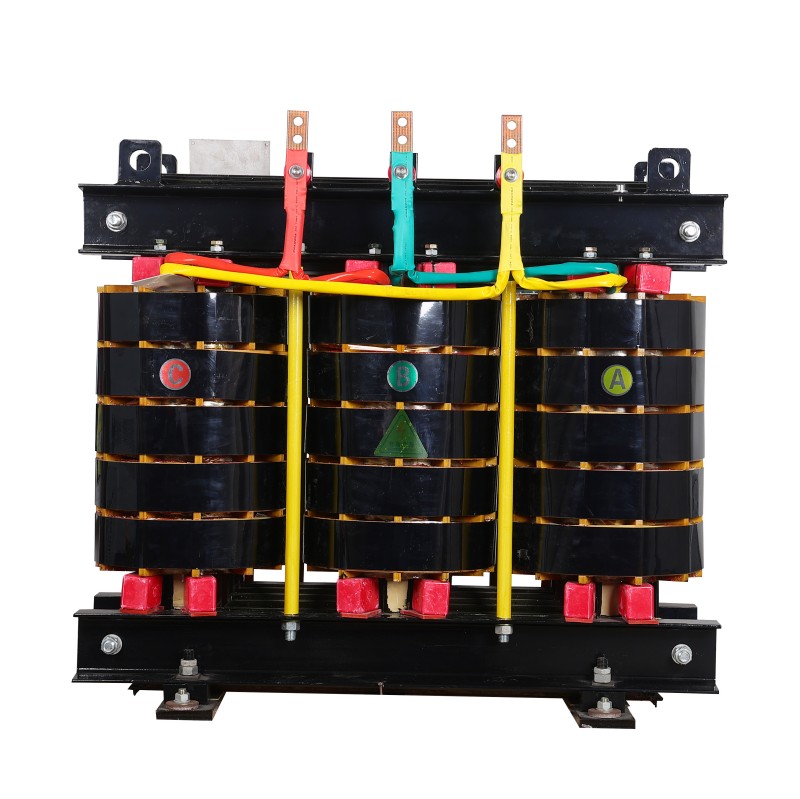

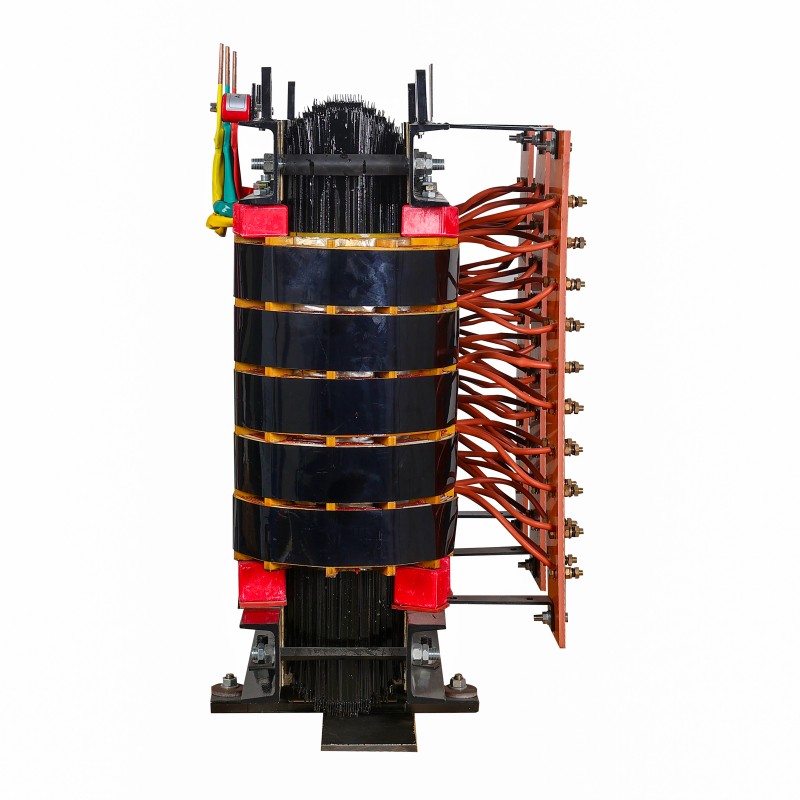

DDG 加熱変圧器は、Zhejiang Yibaling Power Equipment Co., Ltd. が製造する新製品の 1 つです。これは、工業用抵抗加熱、誘導加熱補助、高電力シナリオでの金属溶解用に特別に設計された特殊な乾式、低電圧、大電流変圧器です。

主に変流器、遮断器、接触器、サーマルリレー、スイッチ等の電源として、温度上昇試験、保護特性試験、連続負荷試験、電気パラメータの測定試験に使用されます。

DDG 加熱変圧器は、極めて強化された電磁設計および構造設計を採用しています。

コアには超高透磁率珪素鋼板を採用し、高い磁束密度に耐えます。

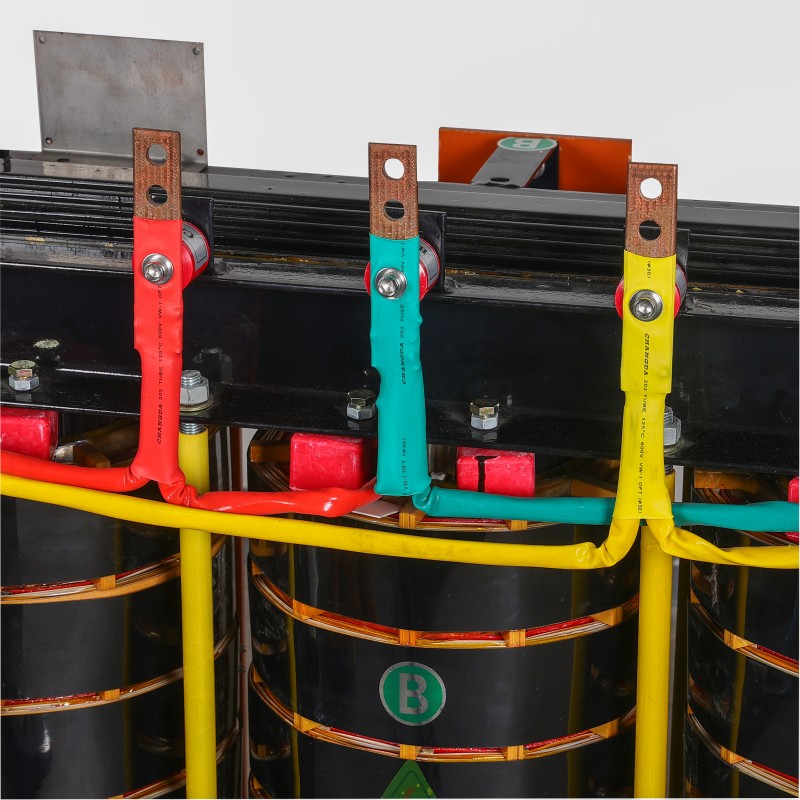

低電圧巻線は通常、固体の銅棒、厚い銅板、または並列に接続された複数の巨大な銅管を巻線に使用し、極めて低いインピーダンスと大きな通電容量を確保し、水冷パイプまたは強制空冷を通じて熱を直接放散します。

断熱システムには最高耐熱性の材料（H種、C種など）を使用し、特殊技術により加工されており、加熱機器周辺の高温輻射環境に耐えます。

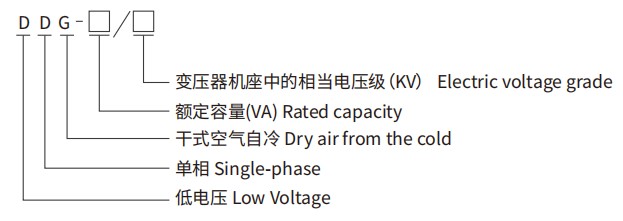

モデル番号とその意味

技術的特徴

機能の寸法	コンクリート技術とデザイン	実現された目標と価値
コア設計	超高磁束密度動作: 非常に高級なケイ素鋼板 (27ZH100 など) またはさらに優れた配向性の珪素鋼板を使用することで、飽和に近い高磁束密度での動作が可能な設計となり、コアの体積とコストを最小限に抑えます。低漏れ磁束および低短絡インピーダンス設計: 巻線が同心円状に配置されているため、漏れ磁束が大幅に低減され、短絡インピーダンス (Uk%) が非常に低く維持されます。低レベル（通常は 5% 未満、さらには 1 ～ 2% 程度）。	電力密度を最大化し、限られた体積内で非常に高い電力を伝送します。負荷変動時の電圧降下が少なく、出力電圧が安定しています。
大電流巻線	導体形状: 低電圧側 (大電流側) では、従来の巻線は使用されません。代わりに、無垢の銅棒や厚い銅板を溶接したり、断面の大きな銅管を複数並列に接続して形成します。銅管は水冷チャネルとしても機能します。電流密度と熱管理: 許容電流密度は従来の変圧器よりもはるかに高くなります。熱は外部の強制冷却システムによって放散されます。	電流容量は数万アンペアのレベルに達します。伝導損失が最小限に抑えられます。構造と冷却システムが一体化されています。
断熱システム	耐高温絶縁：C級（220℃）またはH級（180℃）以上の耐熱レベルの絶縁材（マイカ、ガラス繊維、特殊複合紙など）を使用する必要があります。強化処理：巻線は高温耐性の有機シリコンまたはエポキシ樹脂を使用して複数回の真空加圧含浸（VPI）プロセスを経て全体を形成します。	暖房機器による高温輻射環境に強く、熱による絶縁劣化や絶縁破壊を防ぎます。
