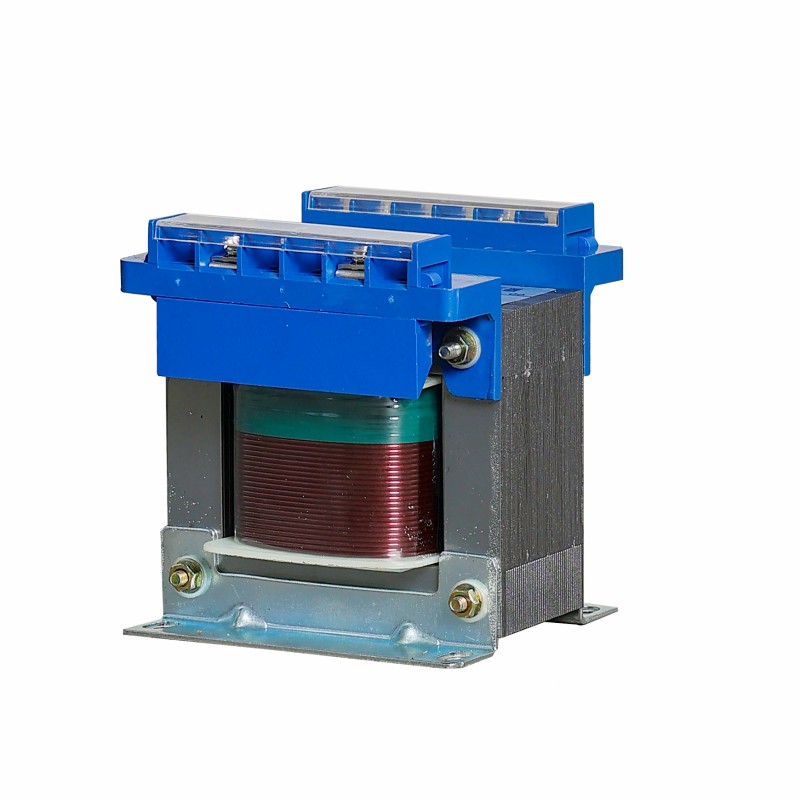

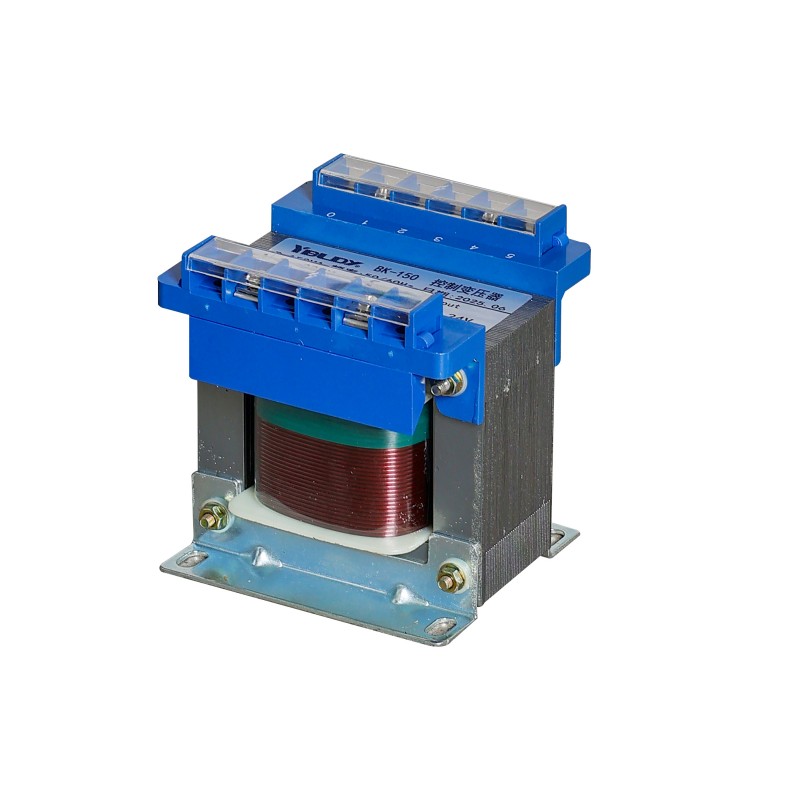

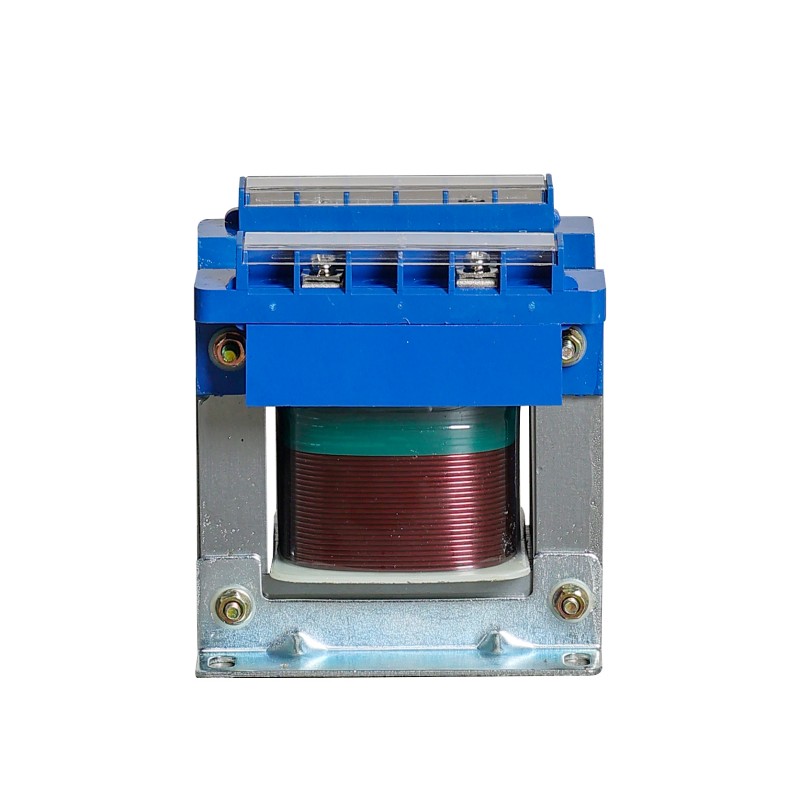

BK コントロールトランス 50-60Hz

Yilibaling 工場で製造されるすべての BK 制御トランス 50 ～ 60Hz は、品質を重視し、信頼性を重視するというシンプルな原則に基づいて構築されています。だからこそ、コアとなる高級冷延珪素鋼板という基本からスタートします。各製品は慎重にずらして階段状に積層されており、これにより当社のトランスは、50Hz グリッドでも 60Hz グリッドでも、低損失で静かな効率で動作する磁気回路が得られます。

お問い合わせを送信

製品説明

私たち浙江省宜巴嶺電力設備工場は、自動化ライン、工作機械システム、精密計器などの産業環境の厳しい要求に対応するために、BK 制御変圧器 50 ～ 60Hz を特別に開発しました。

すべての BK 制御トランスは、品質重視のアプローチに基づいて構築されています。

コアには高級冷間圧延シリコン鋼を使用し、全体に銅巻線を使用しています。真空含浸と統合された静電シールドにより、BK 制御トランス 50-60Hz は、50Hz と 60Hz の両方のネットワークにわたって安定したパフォーマンスを実現するだけでなく、真の電気的絶縁を実現し、敏感な機器を保護します。

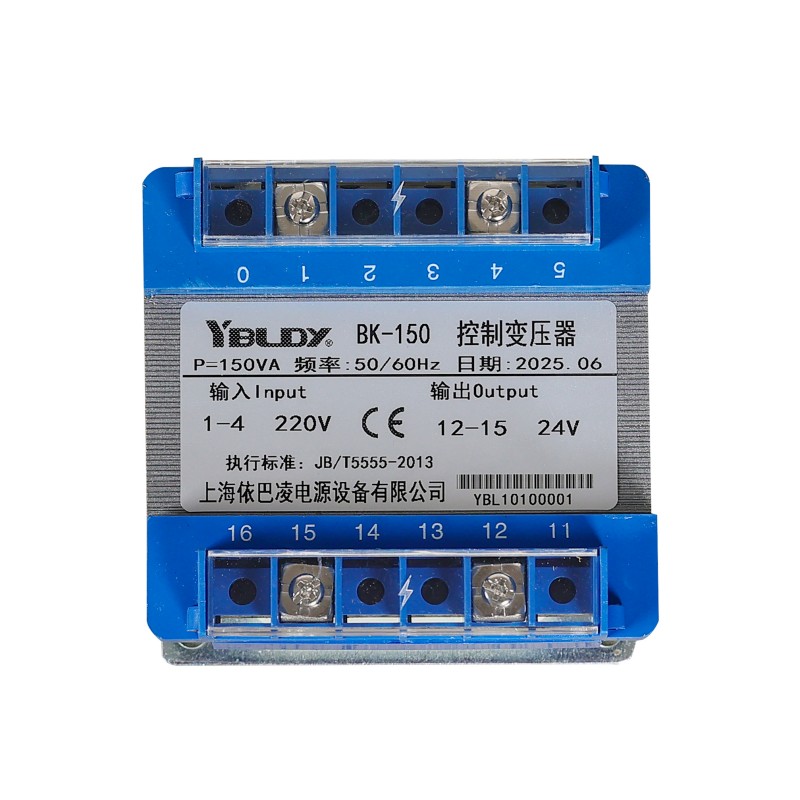

この変圧器を本当に際立たせているのは、実際の現場条件での性能です。工場内で一般的な380Vまたは220V電源を、設備制御に必要な電圧に安全かつ安定して変換できます。さらに、変換プロセス中に電力網からのノイズや干渉を除去できます。

システム要件に応じた電圧構成の柔軟な調整にも対応します。「標準モデルしか選べない」のではなく、「ニーズに合わせて作れる」のです。

主要な原材料とプロセス

浙江省の宜巴嶺工場では、各 BK 制御トランス 50 ～ 60Hz が、入力に高品質の材料を使用し、出力に信頼性の高い性能を提供するという単純な原則に従って製造されています。だからこそ、私たちは基本から始め、Wugang 30Q130 をコア材料として使用します。

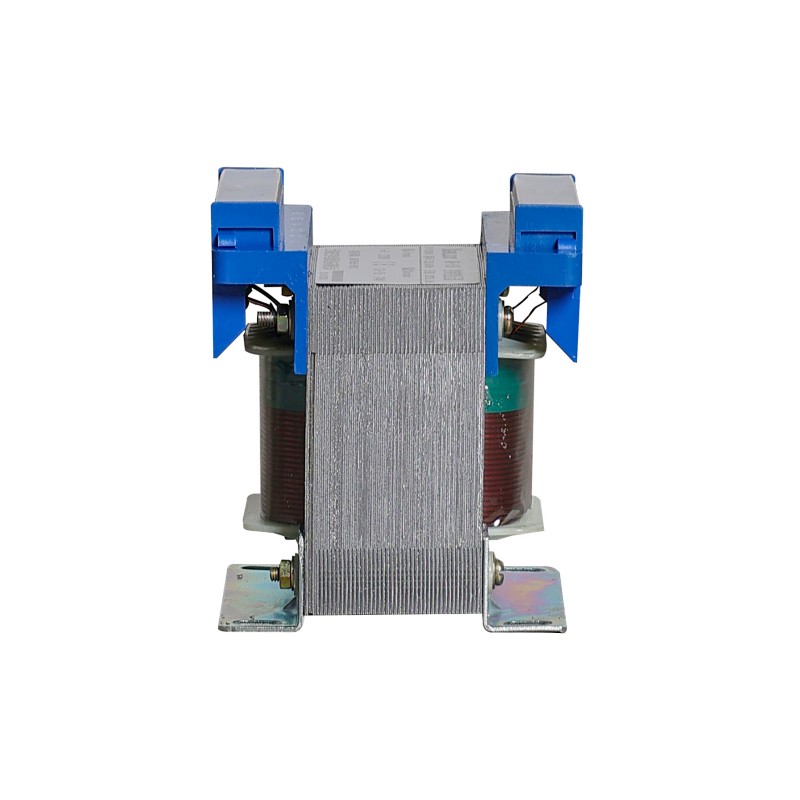

珪素鋼板は一枚一枚丁寧に千鳥状に積層され、段差構造で積層されています。この構造により無負荷損失が低減され、運転時の騒音も少なくなります。

当社の宜巴嶺工場では、中国の 50Hz 電力網周波数と外国の 60Hz 電力網周波数の両方で動作できる BK 制御変圧器 50 ～ 60Hz を生産できます。

巻線工程には、導電性が良く発熱の少ないT2グレードの無酸素銅エナメル線を使用しています。巻き取る際には通常の紙を詰めず、各層をDMD複合材料（ポリエステルフィルム複合箔）で絶縁します。この処理により、通常の素材を使用したものに比べて、絶縁性、耐熱性に優れています。

最も重要なステップは、宜巴嶺工場のエンジニアが一次コイルと二次コイルの間に銅箔シールド層を追加することです。この銅箔シールド層は、電力網からの干渉を積極的にシールドできます。

巻線後、各トランスには真空含浸処理が施されます。真空環境下でHレベルの無溶剤エポキシ樹脂塗料を隙間の隅々まで浸透させ、硬化処理を行います。このプロセスにより、巻線が頑丈で防湿性、耐衝撃性に優れた絶縁システム内に密閉され、過酷な環境でも優れた性能が保証されます。

製品は工場から出荷される前に、厳密な機械的固定処理を受けます。輸送時の振動による緩みを防ぐために、裸の二重層はすべてトルクレンチで締め付ける必要があります。

電気的性能の点では、BK 制御トランス 50-60Hz は 50Hz と 60Hz の 2 つの周波数で厳格なテストを受けています。これは、これらの変圧器が通常、精密オートメーション機器や精密機器をサポートしていることを知っているためです。正常に動作するだけでなく、安定して、クリーンかつ安全に毎日動作する必要もあります。

アドバンテージ

弊社の宜巴嶺工場で生産されたBKコントロールトランス50-60Hzは本当に信頼できます。これらは理論的なパラメータに依存するのではなく、さまざまな産業シナリオでの実際の応用に依存します。安全性は明確な分離によって実現されます。

トランス内部は完全に独立した2つのコイルで構成されており、それらを直接接続するワイヤーはありません。電気は磁場を通じて伝達されます。この物理的構造により、BK 制御変圧器 50 ～ 60Hz が出力する低圧電力 (安全電圧 36V など) に触れても、目の前にある高圧送電網の「根」を感じることができません。感電のリスクは基本的に最小限に抑えられます。

さらに重要なのは、ファイアウォールのように機能することです。外部電力網からの落雷サージや電圧スパイクが侵入した場合、この物理的絶縁によりそれを大幅に遮断し、背後に接続されたPLCや計器、精密機器の損傷を防ぎます。工場では、これにより、高価な機器の損傷や計画外のダウンタイムが回避される可能性があります。

当社の宜巴嶺工場の生産ラインで生産されるすべての BK 制御トランスは、そのような特性を備えています。エンジニアは巻線に完全な銅箔静電シールド層を特別に埋め込みました。これにより、電力網からのさまざまなノイズ干渉が遮断され、精密機器にクリーンな電源が供給され、作業場での安全な作業が保証されます。

複数の電圧入力と複数の電圧出力をサポートします。必要な入力電圧と出力電圧がどれほど大きくても、宜巴嶺工場は対応する技術ソリューションを迅速に提供し、変圧器をカスタマイズできます。

巻線は高品質の冷間圧延ケイ素鋼板で作られ、真空含浸 (VPI) プロセスが使用されています。この目的は、BK 制御トランスの消費電力を抑え、発熱を抑えると同時に、内部巻線の防湿性、耐衝撃性を高め、損傷しにくくすることです。

作業場に設置することで、多少の湿気の多い環境や多少の振動のある機器の動作にも耐え、壊れにくくなり、機器の交換コストも削減できます。
