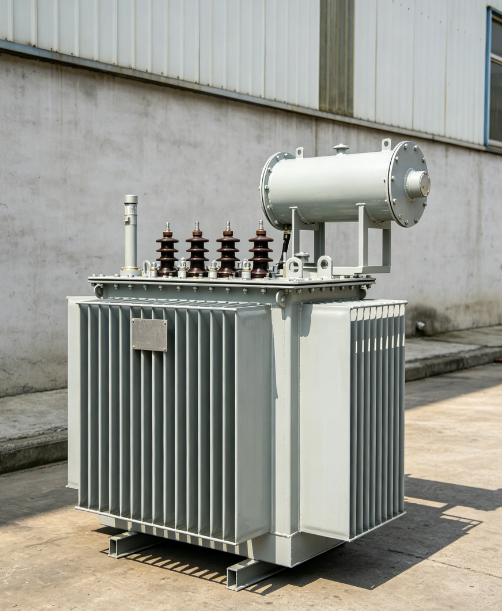

S11 油入配電変圧器とは何ですか?またなぜ重要ですか?

S11 油入配電変圧器は、産業用、商業用、および住宅用アプリケーションで信頼性が高く効率的な降圧電力変換を行うために設計された三相の完全密閉型配電変圧器です。

その仕事は簡単です。グリッドから中電圧電力 (通常は 10kV または 11kV) を取り出し、それを工場、建物、地域社会が実際に使用する低電圧レベル (通常は 380V または 400V) に降圧します。

しかし、S11 は単なる変圧器ではありません。これは、S9 などの以前のモデルに比べて効率が大幅に向上していることを示しています。無負荷損失は 20 ～ 45% 減少し、無負荷電流は 60 ～ 80% 減少します。これは、電気代の削減と送電網への負担の軽減に直接つながります。

なぜそれが重要なのでしょうか?

なぜなら変圧器は24時間365日稼働しているからです。アイドル時の電力の無駄が少ない変圧器は、毎日、毎年コストを節約します。公益事業、産業プラント、または大規模な商業ビルの場合、累積的な節約は相当なものになります。

つまり、S11 は、損失が少ないだけで、その寿命にわたって元が取れます。

なんとS11油入変圧器作品？

動作原理は他の変圧器と同じ、電磁誘導ですが、S11 には効率と信頼性を高めるためにいくつかの設計上の改良が施されています。

ステップ 1 — コア

コアは高品質の冷間圧延方向性シリコン鋼で作られ、精密なドイツ製 GEORG シャー ライン上で 45° のステップ重ね接合で切断されています。コアを多段断面で積層することにより、磁歪ノイズと消費電力を低減します。

ステップ 2 — 巻線

高圧巻線は円筒層巻タイプです。低電圧巻線は、円筒形またはフォイル巻きのいずれかにすることができます。この設計により、アンペアターンが均等に分配され、短絡耐性が向上し、磁路が合理化されます。

ステップ 3 — 断熱

トランスはオイルペーパー方式のA種絶縁を採用しています。高電圧コイルと低電圧コイルの間の空間は、板紙スリーブと小さなオイルクリアランスバリアによって分離されています。オイルを充填する前に、アセンブリ全体を真空乾燥して水分を除去します。

ステップ 4 — 密閉オイルタンク

S11 では、従来のコンサベータ タンクの代わりに波形オイル タンクを使用しています。波形は油の温度変化に応じて伸縮し、体積の変化を補償します。これは、オイルが空気から永久に密閉されていることを意味し、湿気の侵入を防ぎ、オイルの酸化を遅らせます。

ステップ 5 — 冷却

冷却はONAN — Oil Natural Air Natural。ファン、ポンプ、余分な可動部品はありません。変圧器は波形タンク壁を通る自然対流を利用して熱を放散します。

その結果、効率的に動作し、密閉状態を保ち、毎年最小限のメンテナンスしか必要としない変圧器が誕生しました。

S11 変圧器の一般的なタイプと定格

S11 シリーズは、標準一次電圧が 6kV、10kV、および 11kV、二次電圧が 0.4kV で、通常 30kVA から最大 2500kVA までの幅広い容量をカバーします。

標準容量範囲:

接続グループ:

Dyn11 — ほとんどのアプリケーションに推奨され、高調波抑制が優れています

Yyn0 — より単純なロードのための標準的な代替手段

冷却方法：

ONAN — 強制冷却なし、補助電源不要

巻線材質：

銅 — 優れた導電性と長寿命を実現する標準

アルミニウム — コスト重視の用途に利用可能

なぜS11 油入変圧器案件？

なぜなら、電力の無駄が少なく、寿命が長い変圧器は、コストを節約できる変圧器だからです。

S11 が配信ネットワークに最適な選択肢となる理由は次のとおりです。

1. 低い無負荷損失

ステップラップコアと高級ケイ素鋼により、S9シリーズと比較して無荷重損失を20±45%削減します。 24 時間年中無休で稼働する変圧器の場合、これは実際に目に見える節約になります。

2. 低い無負荷電流

無負荷電流が 60 ～ 80% 減少し、力率が改善され、上流側の損失が減少します。

3. 完全密閉構造

波形タンクは完全に密閉されており、ブリーザーやコンサバレーターはありません。油は空気に触れないため、絶縁油の劣化が遅くなり、変圧器の寿命にわたって絶縁耐力が維持されます。

4. 低騒音

以前の設計と比較して、騒音レベルが 7 10dB 減少しました。このため、S11 は、騒音感度が懸念される住宅地、病院、オフィスの近くへの設置に適しています。

5. 短絡強度

フォイル巻線 (使用されている場合)、堅牢なクランプ、および真空乾燥絶縁の組み合わせにより、S11 は優れた短絡耐性を備えています。巻線を変形させることなく故障電流に対応できます。

6.長寿命

オイルは空気や湿気から密閉されているため、変圧器の絶縁システムはよりゆっくりと劣化します。 S11 は、最小限のメンテナンスで 20 ～ 30 年間使用できるように設計されています。

7. メンテナンスの手間がかからない

オイルのサンプリング、補充、コンサベータのメンテナンスは必要ありません。完全に密閉された設計により、日常のメンテナンスは主に外部の清掃とブッシングと端子の定期検査に限定されます。

適切な S11 トランスの選択

S11 トランスを選択するには、容量、電圧、環境条件をアプリケーションに適合させる必要があります。

ステップ 1 — 負荷を決定する

接続するすべての機器の消費電力を合計します。将来の拡張に備えて、安全マージン (通常は 20 ～ 30%) を適用します。

S11 標準定格: 30、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500 kVA。ステップ 2 — 一次電圧と二次電圧を指定する

ステップ 3 — 接続グループの選択

Dyn11 — ほとんどのアプリケーションに推奨されます。デルタ高電圧接続は高調波電流の経路を提供し、短絡容量を改善します。

Yyn0 — よりシンプルですが、不均衡な負荷にはあまり適していません。

ステップ 4 — インストール環境を確認する

ステップ 5 — 巻線の材質を確認する

銅 — 長寿命、優れた導電性、重要な用途に推奨。

アルミニウム — 初期コストは低くなりますが、同じ損失を得るにはより大きな断面積が必要です。

ステップ 6 — 保護アクセサリを検討する

800kVAを超える変圧器には、ガスリレーと圧力逃がし装置が標準装備されています。重要なアプリケーションの場合は、リモート アラーム接点を備えた温度モニターを検討してください。

最終的な考え

S11 油浸配電変圧器は、市場で最も新しいモデルでも派手なモデルでもありません。効率においては、S13、S20、および非アモルファス合金の設計に取って代わられています。

しかし、世界中の何百万もの設置において、実績があり、信頼性があり、費用対効果の高い主力製品であることに変わりはありません。旧型の S9 および S10 モデルに比べて効率が大幅に向上し、完全に密閉された構造によりオイルの寿命が延長され、メンテナンスが最小限に抑えられます。

古い変圧器をアップグレードしたり、故障したユニットを交換したり、予算と信頼性の両方が重要な新しい配電ネットワークを構築している場合、S11 は依然として堅実で賢明な選択です。これまでに作られた変圧器の中で最も損失が低いというわけではありません。しかし、多くのプロジェクトの現実的な予算に適合する変圧器の中で損失が最も低くなります。
