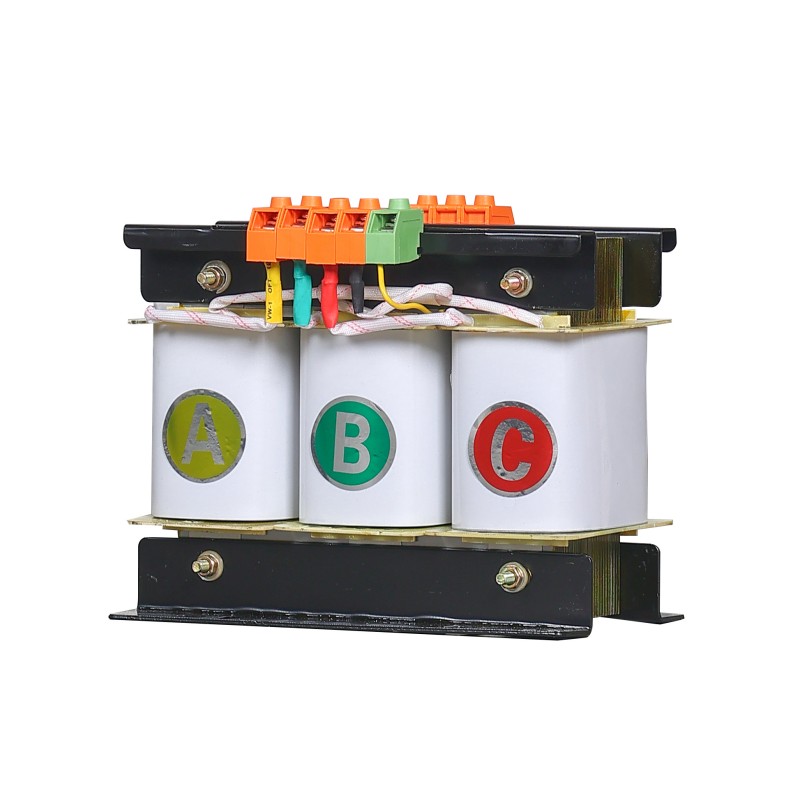

SBK単巻変圧器

SBK 単巻変圧器は、限られたスペースと厳しい効率要件を持つ産業シナリオ向けに特別に設計されたコンパクトな電圧変換ソリューションです。独立巻線が不要となり、シェアードコイル構造により同容量で体積30％、重量25％の軽量化を実現し、高い電力密度を実現します。

コアテクノロジー

SBK単巻変圧器の核心技術は、厚さ0.35mmの120型冷間圧延方向性けい素鋼板と高温耐性エナメル平角銅線の採用と積層巻線プロセスにより、負荷率75%でも98%以上の運転効率を確保し、高調波発熱を効果的に抑制します。

電圧調整システムには、安定した接触を備えたニッケル銀合金カーボンブラシとリン青銅合金レールが使用されており、100,000 回以上の調整をサポートしています。

通常、55kW未満のモーターの柔軟な起動、生産ラインの電圧適応(380Vから400Vの電圧差の補償など)、機器テストプラットフォームの広範囲の電圧出力に使用されます。

SBK単巻変圧器を選定する場合、容量は式：≧1.2×[機器定格電力(kW)÷(0.8×力率)]＋単体最大起動サージ容量を満足する必要があります。

基本的に、この製品は単巻変圧器の原理を深く理解している技術者向けに提供されるプロフェッショナルツールです。電気的絶縁が必要なく、スペースと効率が極限まで追求されるシナリオでは、これは最も直接的で効率的なソリューションです。

製品情報

よくある質問

Q：SBK単巻変圧器はどのような場合に使用してよいのか、またどのような場合に使用してはいけないのですか？

A: SBK 単巻変圧器に適用できるシナリオ (電圧調整/変圧に必要な絶縁なし):

✔ モーターのソフトスタートと速度制御: モーターの始動電流を制限し、小規模な速度調整を実行できます。

✔ 安定した電圧/電圧降下を補償: 系統電圧が低い場合、この変圧器は電圧を機器の定格値 (例: 380V から 400V) まで上げることができます。

✔ 機器用のテスト電源: 研究室や生産ラインに柔軟に調整可能なテスト電圧を提供できます。

次のような場合には使用しないでください。

● 個人の安全に関わる可能性があり、感電に対する保護が必要な状況。

●手持ち電動工具、医療機器、実験台のソケットに。

●湿気、引火性、爆発性の危険な環境。

●グリッド干渉から完全に絶縁する必要がある精密機器の電源に。

Q：素材や加工の特徴は何ですか？

A: SBK 単巻変圧器は、産業用の信頼性の高いアプリケーション向けに設計されています。主要な材料とプロセスがその性能を保証します。

コア：厚さ0.35mmの冷間圧延方向性珪素鋼板を使用し、無負荷損失が小さく、作動音が小さいです。

巻線: H クラス (180℃) エナメル平角銅線を使用し、高い耐熱性と強力な過負荷容量を備えています。

電圧調整機構: ニッケル銀合金カーボンブラシとリン青銅合金レールの組み合わせにより、良好な導電性、耐摩耗性、低い接触抵抗を確保し、調整寿命が長くなります。

絶縁処理：真空含浸（VPI）技術で加工されており、防湿性、耐衝撃性、放熱性に優れています。

Q: SBK単巻変圧器は自動電圧安定器として使用できますか?

A: いいえ。標準の SBK 単巻変圧器は手動で調整されるか、サーボ モーター ドライブを通じてプリセット ポイントに調整されます。出力電圧をリアルタイムに監視し、自動的に調整する電圧安定化機能はありません。

電力網電圧のリアルタイム変動に対処し、安定した出力を維持する必要がある場合は、専用の自動電圧安定装置を選択する必要があります。これも Ybaling が提供できるシリーズの 1 つです。
