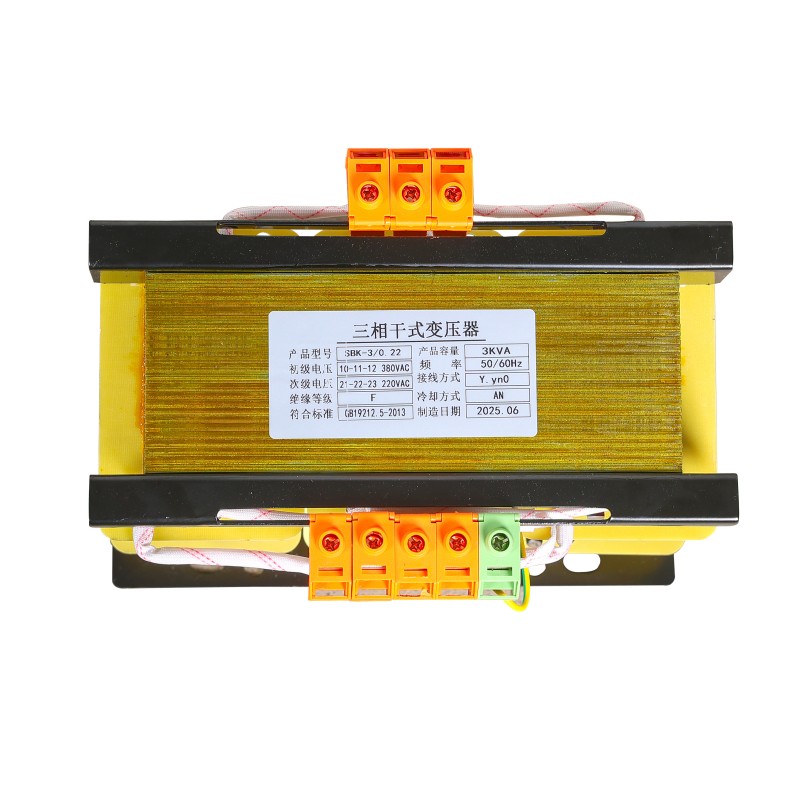

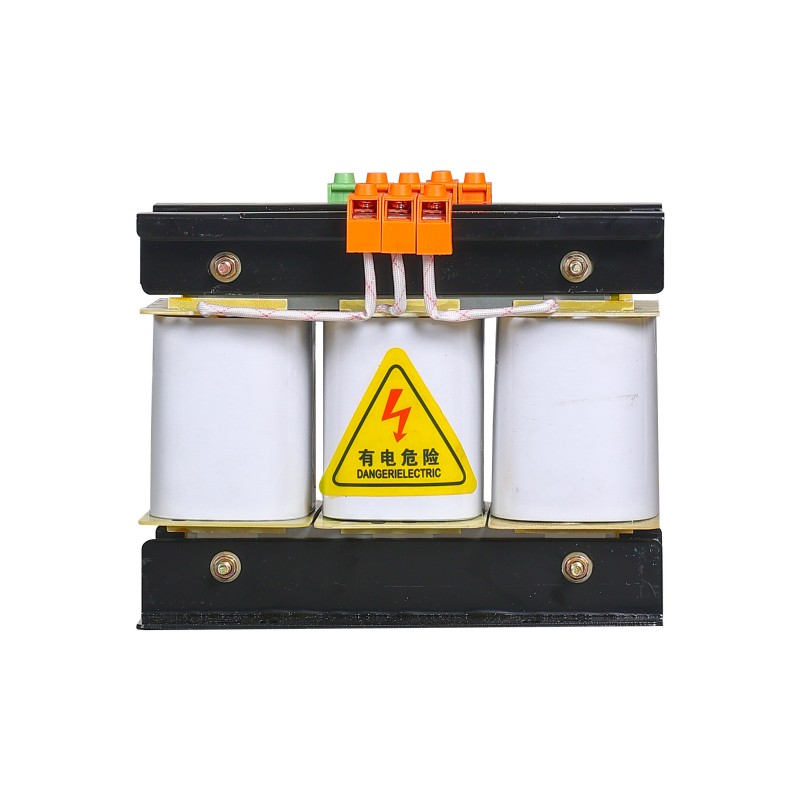

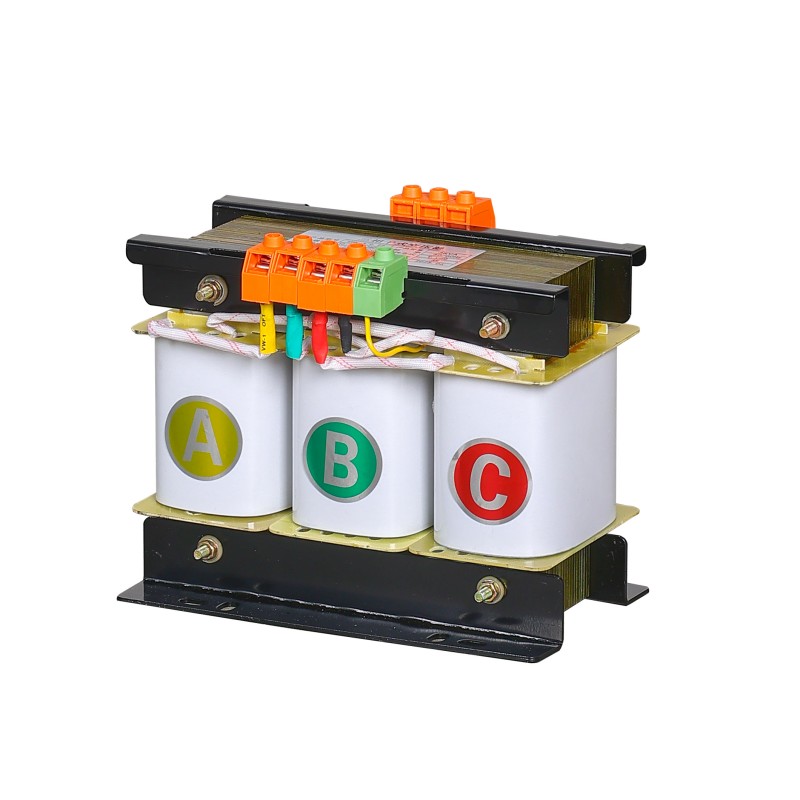

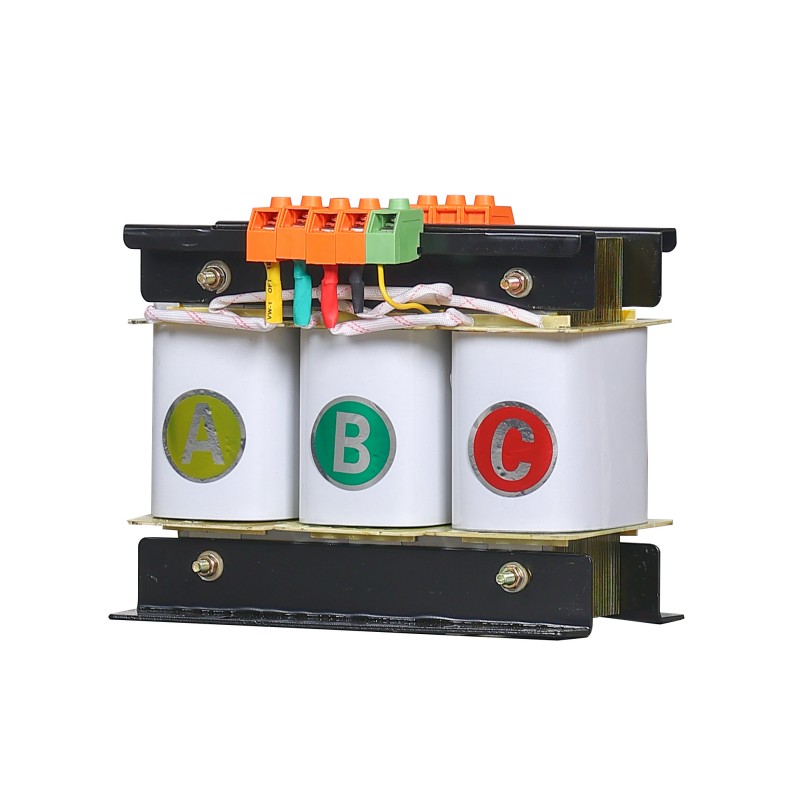

SBK高精度トランス

SBK 高精度変圧器は、最先端の研究、精密機器、および要求の厳しい産業負荷に実験室レベルの純粋で安定した電源を提供するトップレベルのソリューションです。 SBK 高精度トランスの核となる価値は、並外れた電気的性能を達成することにあります。電圧調整精度は ±0.5% 以上に達します。

動的応答時間はミリ秒レベルと同じくらい速く、多重シールドと超低高調波設計により、出力波形歪み率 (THD) を 1% 以下に抑えることができ、グリッド干渉を効果的に分離します。

SBK 高精度トランスは多段補償トポロジーを統合し、無負荷から全負荷まで究極の電圧安定性を保証します。産業グレードの信頼性設計と幅広い環境適応性により、半導体製造、計測校正、ハイエンド医療画像処理、防衛試験などの分野における主要機器の正しい動作を保証するための基礎となる電源機器となっています。

SBK高精度トランスの選び方は？

1. 負荷と総容量を決定します。

分光計、電子顕微鏡、測定標準器、ハイエンド ADC/DAC チップ アナログ電源など、SBK 高精度トランスを搭載したすべての精密機器をリストします。

容量を計算します。すべての負荷の定常状態の VA 値を合計し、誘導負荷に対して十分なマージンを確保します (総容量は定常状態の合計の 1.3 ～ 1.5 倍であることをお勧めします)。高精度トランスSBKシリーズの標準品がこの容量であることを必ずご確認ください。

2. 電圧と周波数を決定します

入力電圧: 現場の電力網に応じて決定します (単相 220V、三相 380V など)。

出力電圧：負荷機器の定格入力電圧（220V±0.5%など）と正確に一致させる必要があります。

周波数：50Hzまたは60Hz。

3. インストール方法を確認する

SBK 高精度トランスがラックに設置されているか、縦置きに設置されているか、カスタム シャーシに統合されているかを確認します。外形寸法と重量をご確認ください。

冷却条件: 変圧器は高効率ですが、それでも損失が発生します。設置場所の換気が良好であることを確認し、必要に応じて強制空冷スペースを確保してください。

環境パラメータ: 設置環境の温度、湿度、清浄度が製品の仕様書に指定されている許容範囲内であるかどうかを確認します。

SBK 高精度変圧器の障害と保護

1. 異常状態

内部故障: 巻線の相間短絡、巻線間短絡、単相地絡故障

外部故障: リード線の相間短絡、ブッシングの単相地絡故障

2. 異常動作

外部相間短絡による過電流

外部単相接地短絡による過電流および中性点過電圧

定格容量を超えることによる過負荷

3. 内部故障に対する保護措置

SBK 高精度変圧器の内部故障によりアークと高温が発生し、絶縁体や巻線が急速に損傷します。コア保護は「瞬間トリップ」です。

直ちに (通常は 30ms 未満) トリップ命令を発行して、SBK 高精度変圧器の入力側と出力側のすべての電源を遮断します。これはトランス自体を保護するための最も中心的かつ最速の保護です。

SBK 高精度変圧器の巻線のホットスポットに事前に埋め込まれた Pt100 センサーは、インテリジェントな温度コントローラーと連携して、温度が限界を超えると警告を発し、危険な温度に達するとトリップします。

4. 外部故障に対する保護措置

短絡電流が設定された上限しきい値を超えると、回路ブレーカーが即座に作動し (<100ms)、電源近くの重大な短絡を迅速に遮断します。

三相電流のベクトル和（零相電流）を監視し、ブッシュやリード線の単相地絡を高感度に検出し、設定値に応じて警報またはトリップします。

5. 異常動作に対する保護措置

変圧器独自の電圧安定化システムが防御の第一線ですが、電源側に異常がある場合には保護装置がバックアップとして機能し、電圧を大幅に超えた場合にトリップする必要があります。
