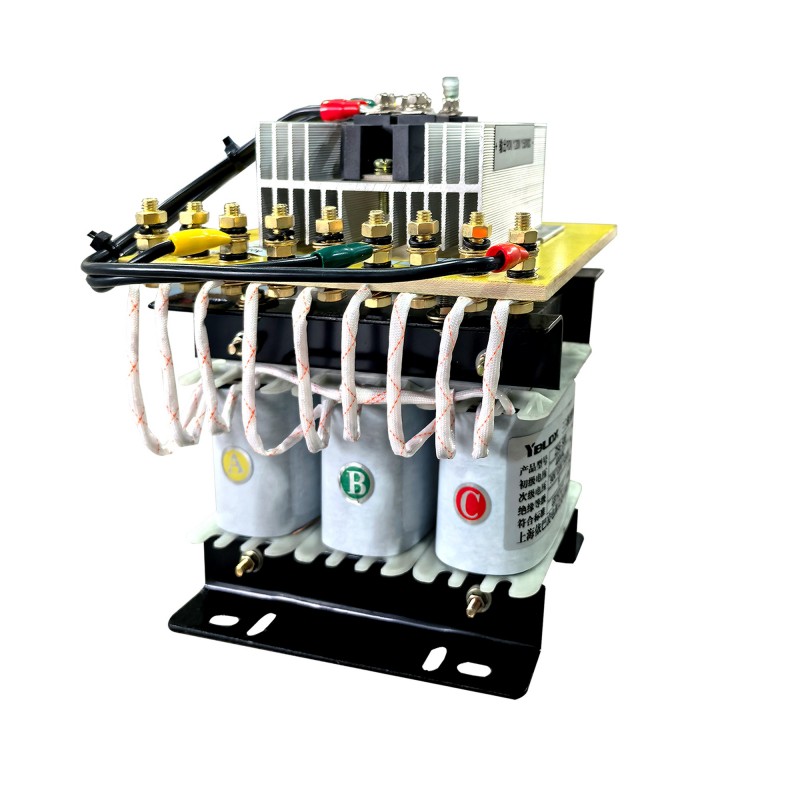

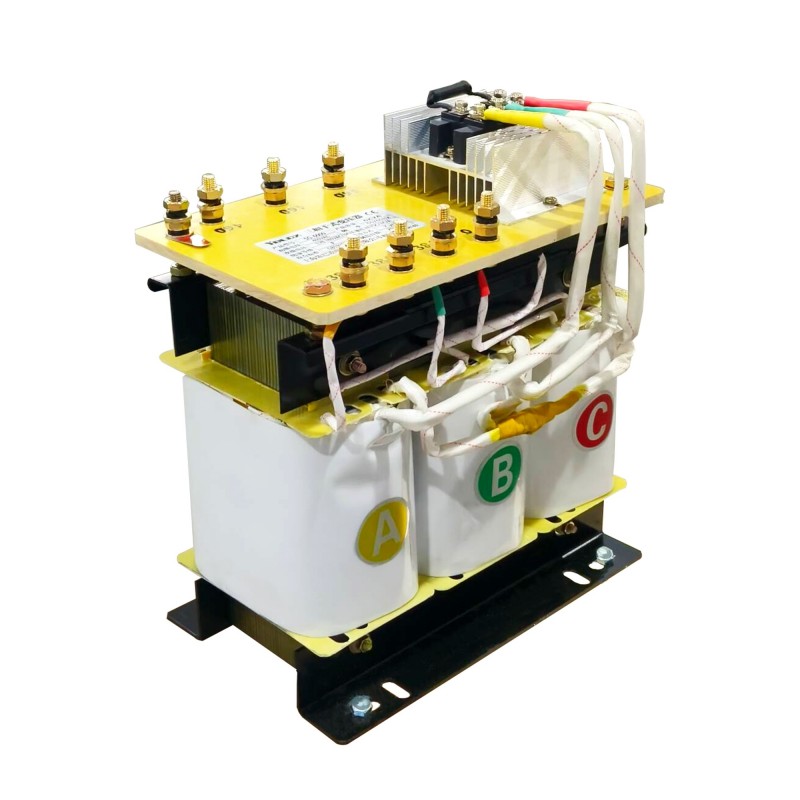

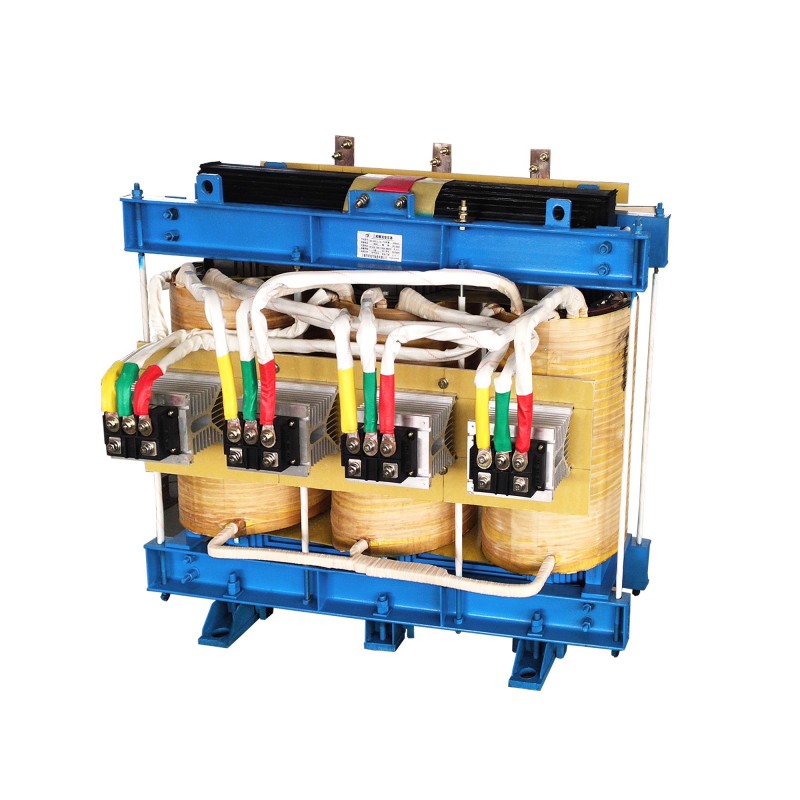

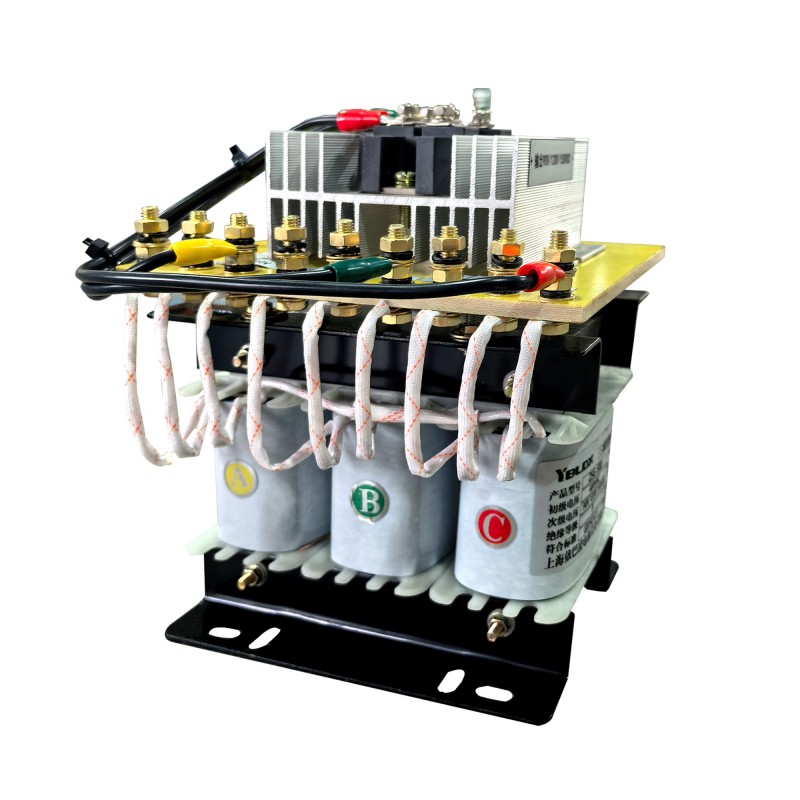

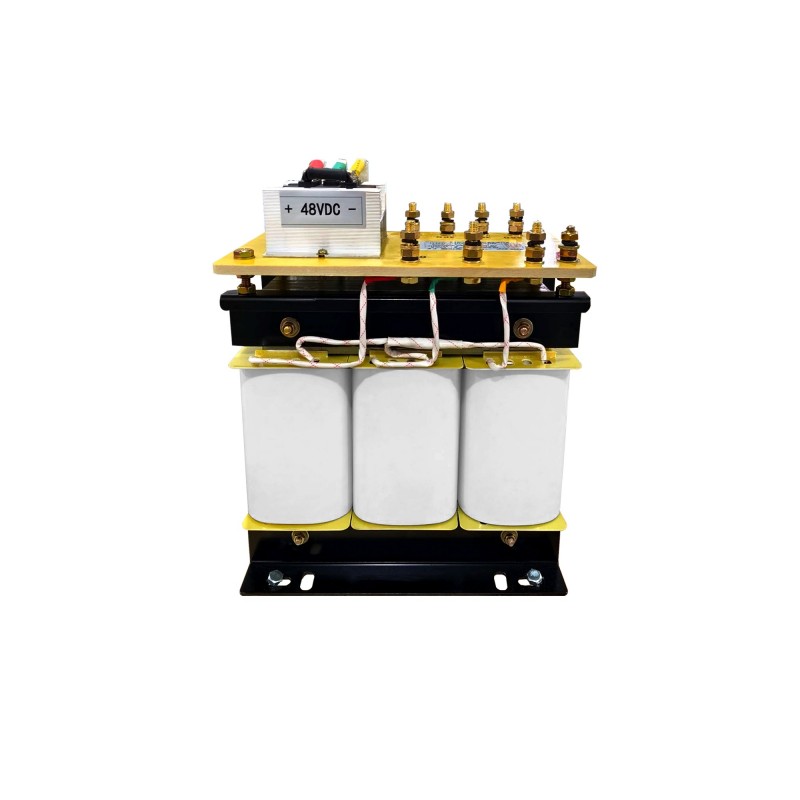

ZSG 三相乾式変圧器

ZSG三相乾式変圧器は、系統電力を整流器に必要な電力に変換する装置であり、さまざまな産業分野で広く使用されています。その主な機能は、AC 電力を DC 電力に変換することであり、変圧器は、バッテリーの充電、電気化学的電解、一般的な産業用整流器電源などを含むさまざまなアプリケーション シナリオに適しています。

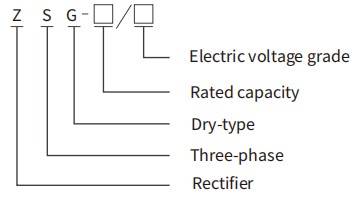

型番とその意味

通常の動作条件

ZSG 三相乾式変圧器が設計寿命内で安全、安定かつ効率的に動作することを保証するには、これらの変圧器の設置および動作環境が一連の明確な境界条件を厳密に満たす必要があります。

気候条件としては、周囲の気温の上限は+40℃以下、24時間の平均気温は+30℃以下、最低気温は-5℃以下に抑える必要があります。

同時に、大気の相対湿度は+40℃で50％以下である必要があり、最も雨の多い月の最大月平均相対湿度は90％に達する必要がありますが、表面での有害な結露を防ぐために月平均最低温度が+25℃であることを確認する必要があります。

地理的条件の観点から、ZSG 三相コア型変圧器の設置場所は通常、標高 2000 メートルを超えてはなりません。この制限を超える場合は、容量と絶縁を適切に低減し、強化する必要があります。

コアの過励磁のリスクを回避するために、入力電源電圧の許容定常偏差範囲は定格値の ±5% です。

さらに、変圧器は激しい振動や衝撃がなく、強固な基礎と良好な換気があり、腐食性、導電性の粉塵、可燃性、爆発性ガスから離れた場所に設置する必要があります。

これらの条件が組み合わされて、信頼性の高い動作のための基本的な環境フレームワークが形成されます。これらの条件から逸脱すると、絶縁体の劣化が促進され、損失が増加したり、故障が発生したりする可能性があります。したがって、選択と配置の前に、十分に評価して確認する必要があります。

ZSG三相乾式変圧器のコア

ZSG 三相乾式変圧器の中核は、過酷な産業環境向けに設計された洗練された電磁および機械システムです。主に 4 つの機能コンポーネントで構成されます。

磁気回路方式エネルギー伝達の基盤となる高品質、高透磁率の冷間圧延方向性けい素鋼板を使用し、段階的に積層して三相三柱コアを形成。これにより、効率的で低損失の動作が保証されます。

回路方式：エネルギー変換の本体。高圧および低圧巻線は通常、T2無酸素銅箔または平角銅線で巻かれ、真空加圧含浸（VPI）プロセスを経て、耐高温樹脂を含浸および硬化させて、堅牢で防湿性および熱伝導性の高い一体構造を形成します。

これは、ZSG 三相乾式変圧器が衝撃負荷に対応できるようにするための鍵です。

断熱・放熱システム: 確実な動作を保証します。高温耐性のDMDやNomexなどで構成された層間および巻間絶縁と、巻線内の冷却風路および強制空冷装置が連携して温度上昇を確実に抑制します。

最終的な機械的保護および配線システム: プラスチックでコーティングされた鋼板のエンクロージャによる保護を提供し、高い電流容量を備えた銅端子またはバスバーによる信頼性の高い電気接続を実現します。

よくある質問

Q：納期はどうですか？

A：通常、ご注文確認後30日程度かかります。

Q: 弊社のロゴの使用を承諾していただけますか?

A: 十分な量であれば、OEM を行っても全く問題ありません。

Q: ロック可能なボックス付きの外部ドレンバルブとサンプラーは提供していますか?

A: 安全性を考慮し、ロック可能なボックスを備えた外部ドレンバルブとサンプラー、およびロック可能なボックス内の外部ゲージを備えた新しいストックユニットをどんどん追加し始めています。

Q: 保証はどのくらいですか?

A: 24 か月、人為外の原因で破損した部品は 1 年以内に提供します。

Q: 商社ですか、それともメーカーですか?

A: 私たちは製造工場です。
