SG絶縁トランス

SG 絶縁変圧器は、50 ～ 60Hz の周波数範囲内で動作し、定格電圧が 660V を超えないさまざまな AC 回路に適しています。

製品の用途

卓越した電気絶縁性能と安全性の信頼性により、宜巴嶺工場の製品はいくつかの重要な産業分野で広く使用されています。

輸入精密機器サポート: SG絶縁変圧器は、電圧システムが異なる国の高度な機器に安全で互換性のある電源絶縁と電圧変換を提供し、電位差による干渉やリスクを効果的に排除します。

整流器デバイス、可変周波数ドライブ、およびパワー エレクトロニクス システム: 主回路と制御回路間の電気的絶縁を実現し、敏感なコンポーネントを保護し、システムの耐干渉能力と動作の安全性を強化します。

当社のカスタムソリューション

ユーザーの多様なニーズを満たすために、当社は柔軟性の高いカスタマイズされたソリューションを提供します。

電圧の柔軟なカスタマイズ: 実際の要件に基づいて、入力電圧と出力電圧の適切な組み合わせをカスタマイズすることで、変圧器をさまざまなグローバルグリッド標準に適応させることができます。

接続グループとタップ: 複数の接続グループ (Yyn0、Dyn11 など) が提供されており、入力側または出力側に追加の電圧調整タップを追加して、便利な電圧の微調整と適応を行うことができます。

巻線容量の割り当て: SG絶縁トランスは二重巻線または多巻線設計をサポートしており、各巻線容量は独立して割り当てられ、複数の電圧レベルおよび負荷の同時電源供給の複雑な要件に対応します。

二次特別デザイン: 単相負荷に対して独立した二次単相巻線を提供できます。

整流回路アプリケーションの場合、高調波を抑制し、電流波形を改善するために、巻線の設計を最適化することができます (位相シフト巻線の追加、バランス リアクトルなど)。

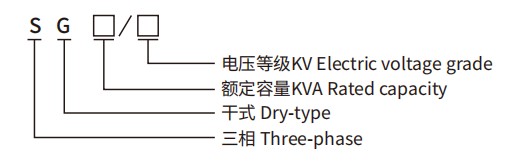

モデルとその重要性

コアアドバンテージ

市場に出回っている多くの同様の製品と比較して、当社の SG 絶縁トランスは、研究開発の初期からその点で際立っています。 Yibaling は体系的なアプローチを堅持し、製品のあらゆる側面において一貫して信頼性と耐久性を優先してきました。

具体的な設計としては、3層電磁シールドと真空含浸絶縁システムを採用しています。その結果、当社製品の無負荷および負荷損失は、一部の劣悪な製品に比べて 20% ～ 30% 低くなり、強力な短期過負荷動作能力も備えています。

病院や屋外の極限環境など、特に要件が高い場所に対しては、専用の最適化を行いました。

たとえば、医療現場で使用される変圧器については、単一点障害が発生した場合でも、患者や医療スタッフを危険にさらすことなく重要な医療機器への電力供給を維持できるよう、耐干渉機能を強化しました。

原材料の調達から製品の出荷まで、すべての工程を厳格に管理しています。当社は珪素鋼板や銅線などのコア材料の専用サプライチェーンを構築しており、各変圧器は工場出荷前に部分放電試験を含む厳格な試験を受けています。

3,000 を超える実際のアプリケーション ケースと合わせて、当社のエンジニアリング チームは問題が発生する可能性がある場所を明確に理解し、それに応じて設計を改善してきました。これにより、この機器は干渉防止と長期使用コストの点で有利になります。

よくある質問

Q: SG絶縁トランスとは何ですか?一般的な自動結合トランスとどう違うのですか？

A: SG 絶縁トランスは 2 巻線トランスです。一次 (入力) 巻線と二次 (出力) 巻線は、直接の電気接続がなく、互いに電気的に絶縁されています。エネルギーは電磁誘導によって伝達されます。これは、自動結合トランス (入力と出力が巻線の一部を共有する) とは根本的に異なります。

主な違い:

安全性: SG絶縁トランスは、一次側の地絡や感電による二次側の帯電リスクを効果的に防止し、より高い電気安全保護を提供します。

干渉防止: SG 絶縁トランスはグランド ループをブロックし、コモンモード ノイズと高周波干渉を抑制し、負荷に対してより純粋な電源を提供します。

電圧整合：主に変圧と電気的絶縁を実現しており、自動電圧安定化機能はありません（特別なモデルをカスタマイズしない限り）。

Q: SG 絶縁トランスを選択する場合、どのような重要なパラメータを考慮する必要がありますか?

A: コアパラメータには次のものが含まれます。

定格容量(kVA)：全負荷の合計電力を基準にある程度の余裕（20～30％を推奨）を持って選定してください。

入出力電圧: 系統電圧と必要な機器電圧を明確に定義します。

周波数(Hz)：SGシリーズは通常50/60Hz対応です。

絶縁クラス: 変圧器の耐熱性と長期動作信頼性を決定します。一般的なタイプは B クラス、F クラス、または H クラスです。

接続グループ：単相I/I、三相Dyn11など、システムに合わせて使用​​する必要があります。

カスタム要件: タップ、多巻線、特別なシールド層などが必要かどうか。
