SBK単巻変圧器の仕組み?

– 便利な電圧ボックスの秘密を解き明かす

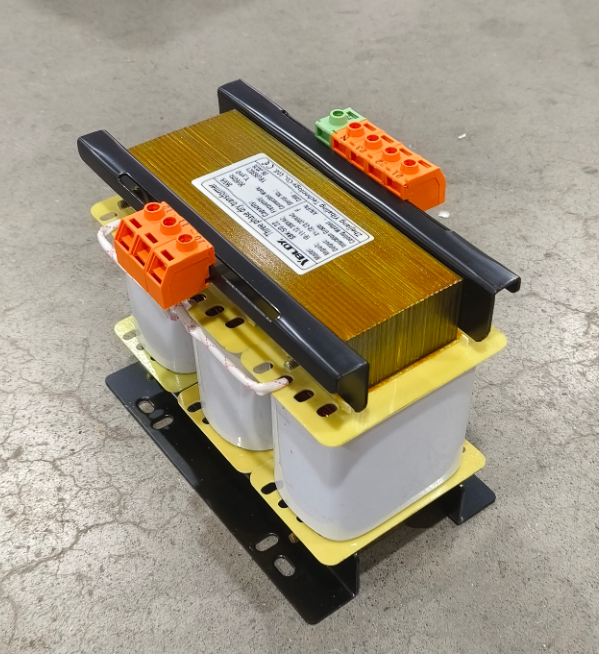

ほとんどの工場のフロアに入ると、ラベルに「SBK」と印刷された四角い金属製の箱が目に入るでしょう。隅っこにひっそりと置かれていますが、次々と出てくる頭痛の種を解決してくれます。海外から輸入したピカピカの新しいマシンを持っているのに、その電圧定格が地元の電力網と一致しないということです。このボックスを間に差し込むと、機械が音を立てて動き出します。それがSBK単巻変圧器です。

では、実際に内部で何が起こっているのでしょうか？

教科書の難しい専門用語を省略して、平易な言葉で説明しましょう。

1 つのコイルで 2 つのジョブ

通常の絶縁トランスには、互いに電気的に絶縁された 2 つの独立した巻線 (一次巻線と二次巻線) があります。電力は磁気誘導によって伝わりますが、入力回路と出力回路が接触することはありません。

のSBK単巻変圧器より経済的なアプローチを採用しています。連続した単一の巻き線のみを使用し、その長さに沿っていくつかのタップ ポイントが設けられています。入力をコイルの 1 つのセクションに接続し、出力を別のセクションに接続します。

これを長いロープのように考えてください。真ん中のどこかで結び目を作ります。一方の端を電源に接続し、別の場所から出力を取得します。ロープの一部のみを使用しているため、電圧が変化します。入力と出力は同じ巻線の大部分を共有するため、トランスは磁気結合と直接電気接続の両方に依存します。

ステップアップかステップダウンか？すべてはタップする場所によって異なります。

具体的な例を示します。巻線全体に 380V を印加し、200V の位置にあるタップから出力を取ると仮定します。つまり、200V が出力されます。それはステップダウンです。裏返します。そのセクションに 200V を供給し、完全な巻線から 380V を引き出すと、ステップアップできます。

物理学は単純な古い電磁誘導です。AC 電流が変化する磁場を生成し、コイル全体に電圧を誘導します。タップを動かすと電圧比が変わります。シンプルでわかりやすく、そして堅実です。

なぜこれほど多くの機器メーカーが誓うのかSBK単巻変圧器?

大きな理由は3つ。

まず、材料とお金の節約になります。巻線の一部が二重の役割を果たすため、同じ電力定格の絶縁トランスよりも必要な銅 (またはアルミニウム) の量が減り、コアが小さくなります。つまり、より軽量でコンパクトなユニットを低コストで実現できます。

第二に、効率が高く、熱が低くなります。銅損と鉄損が少ないと、エネルギーの無駄も減ります。時間の経過とともに、特に数百または数千 kVA の大型ユニットの場合、電力の節約は実際に加算されます。

第三に、「外部電圧」機器に対する多用途の修正です。多くの精密工作機械、サーボ ドライブ、射出成形機、電子機器は日本、ヨーロッパ、米国から輸入されており、公称電圧は 200V、220V、110V、または 100V です。私たちの地元の送電網は通常 380V/220V を出力します。 SBK シリーズでは、複数のタップの組み合わせをカスタマイズできるため、機器が「好む」電圧を正確に調整できます。

注意: 絶縁トランスではありません

これは重要です。 SBK 単巻変圧器は、入力と出力の間に電気的絶縁を提供しません。巻線は共通セクションを共有しているため、一次側と二次側は電気的に接続されています。安全性、ノイズフィルタリング、または衝撃保護のためにガルバニック絶縁が必要な場合は、真の絶縁トランスを選択する必要があります。しかし、電圧変換のみが必要であり、コストを重視する場合には、SBK が非常に効率的な選択肢となります。

実際にどこで見つけますか SBK単巻変圧器実生活では？

先ほど述べた工作機械や輸入機器のほかに、照明分電盤、整流器のフロントエンドステージ、充電ステーション、トンネルや地下鉄の電力システム、高層ビルのエレベーター制御キャビネットなど、絶縁を必要とせずに電圧レベルを変更する必要があるほとんどの場所で SBK 変圧器が使用されています。

締めくくりに

SBK 単巻変圧器はロケット科学ではありません。その核心は、単なるシングルタップ巻線と古き良き電磁誘導です。使用する材料が減り、エネルギーの無駄が少なくなり、製造現場でよくある電圧不一致の問題の 1 つが解決されます。派手なギミックはありません。何年も静かに動作し続ける、堅牢で実用的な主力製品です。そしてそれこそが、私の本によれば、優れた産業用機器のあるべき姿なのです。
