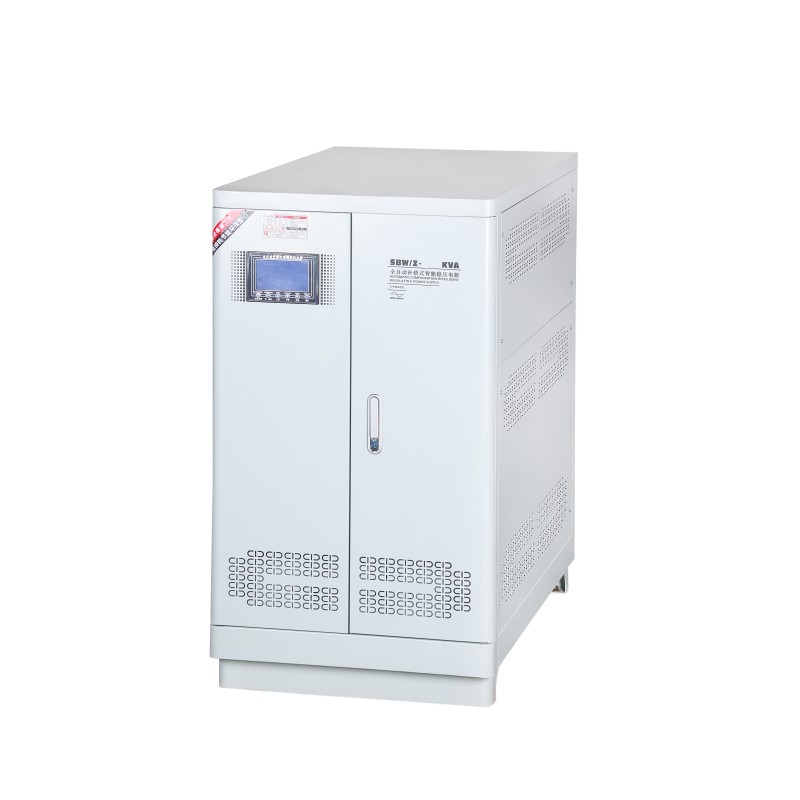

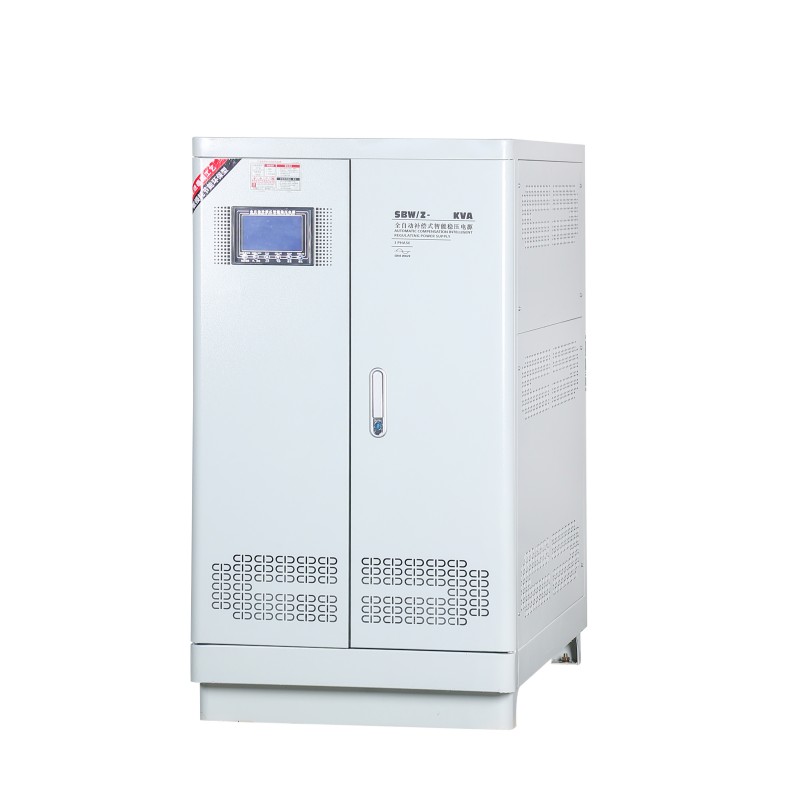

SBW サーボ電圧安定化装置

SBW サーボ電圧スタビライザーは、産業用電源システムの高精度電圧補正器です。基本原理は古典的な電気機械サーボ構造に基づいています。出力電圧を継続的に監視することで、正確なサーボモーターを駆動して単巻変圧器巻線上のカーボンブラシをスムーズに動かし、無段階かつ線形の電圧補償を実現します。
この動作原理により、出力が純粋な正弦波であり、高調波汚染が生成されないという 3 つの主要な利点が得られます。同時に、電圧調整器は非常に強い耐衝撃性も備えており、モーターの起動などの瞬間的な大電流の衝撃にも容易に耐えることができます。構造は信頼性が高く、メンテナンスは簡単で、平均ダウンタイムは長いです。

SBWサーボ電圧レギュレータには独立した三相調整機能があり、電力網の三相不均衡の問題を効果的に解決できます。同時に、新世代のインテリジェント モデルは、伝統的な信頼性を維持しながら、デジタル制御、ステータス監視、通信インターフェイスを統合し、インテリジェントなアップグレードを実現します。
この製品は、永続的な産業グレードの機器として、工場、鉱山、研究所、その他の厳しい電圧変動や複雑な負荷特性（モーターや溶接機が大多数）を伴うシナリオで広く使用されており、主要機器の安定した動作を確保するための電源の基礎となります。

SBW サーボ電圧スタビライザーのカスタマイズ

1.コア情報の確認

入出力電圧：定格値と変動範囲（例：入力380V±25%、出力380V±1%で安定すること）。

負荷特性：負荷の種類（モーターグループ、炉、精密機器など）、総電力、起動方法、各モーター単体の電力（衝撃電流の計算）。

特殊な環境：設置場所（屋内・屋外）、標高、環境温度、湿度、塵埃、腐食性ガスの多さや引火・爆発の危険の有無。

基本機能：電圧安定化精度（±1%、±0.5%）、応答速度、効率要件。

特別な機能：三相独立調整の要否、バイパス機能（手動/自動）

2. スキームの確認

お客様のご要望に応じて、詳細な「SBW サーボ電圧スタビライザー技術スキーム確認書」を発行します。主な内容は次のとおりです。

電気回路図と組立図: 内部レイアウト、インターフェース、寸法を明確に示します。

コアコンポーネント仕様一覧:

補償トランス：芯材（高品質珪素鋼板など）、巻線材（無酸素銅）、絶縁グレード。

サーボシステム：モーターとドライバーのブランドと仕様、精度等級。

コントロールコア: DSP/PLC のモデルとタイプ、サンプリング速度。

保護装置: ブレーカー、コンタクターなどのブランドと仕様。

パフォーマンスへの取り組み: 電圧安定化精度、応答時間、過負荷容量、効率などの重要な指標を明確にマークします。

3. カスタマイズされた生産

契約が締結されたら、中核となる製造段階に入ります。主なプロセスには以下が含まれます。

製造業: 巻線には高品質のケイ素鋼板と無酸素銅線を使用し、真空含浸(VPI)処理を施し、絶縁性、防湿性、放熱性を確保しています。

機械構造物加工：キャビネット板金、溶接、塗装。サーボレールとトランスミッション機構の正確な取り付けとデバッグ。

電気的な組み立てと配線: 主回路と制御回路の標準アセンブリにより、標準配線と信頼性が保証されます。

制御システムのプログラム書き込みとデバッグ: カスタマイズされた機能に基づいて、専用の制御アルゴリズムを記述し、事前デバッグを実行します。

よくある質問

Q: SBW サーボ電圧スタビライザーがモーターへの電力供給に特に適しているのはなぜですか?モーターの始動問題を解決できるでしょうか？

始動防止ショック：モータの起動電流は定格の5～7倍に達する場合があります。電磁電源コンポーネントは、過電流保護により、電子電圧レギュレーターのようにトリップしたり損傷したりすることなく、この衝撃に容易に耐えることができます。

起動電圧上昇を実現: モータ起動時に大電流による線間電圧降下を素早く補償し、モータに十分な端子電圧を供給し、スムーズな起動を実現します。

安定した動作電圧: 動作中に継続的に電圧を調整し、モーターの過熱やトルク不足を引き起こす電圧変動を回避します。

Q: SBWサーボ電圧安定器の「三相独立調整」機能は何に役立ちますか?いつ必要ですか?

A: 三相電圧の不均衡を解消するために必要な機能です。

関数：A相、B相、C相の電圧調整システムは独立して動作し、各相の電圧を補償します。 3 相の入力が著しくアンバランスである場合（20V 以上の差など）でも、出力は完全なバランスを維持できます。

必要なシナリオ: 負荷に単相機器 (大型の単相炉、溶接機など) が含まれている場合、または単相負荷の分布が極端に不均一な場合、系統または変圧器の出口で重大な不均衡が発生します。 SBWサーボ電圧安定器の分割機能を使用しない場合、一部の相では電圧が高くなりすぎて機器が損傷したり、他の相では電圧が不足して動作できなくなったりします。この機能は、CNC 機械、精密マシニング センター、サーバー クラスターにとって重要です。
