SBW補償電圧安定化レギュレータ

成熟したSBW補償電圧安定化レギュレータメーカーとして、当社の宜巴嶺工場は製品のカスタマイズサービスも提供しています。ご注文を歓迎します。

本製品は、パワーデバイスによる高速スイッチングを実現する電子式とは異なり、サーボモーター駆動用カーボンブラシ+電圧レギュレーターというコア構造を採用し、スムーズで安定した確実な電圧補正を実現します。

その動作原理簡単で効率的です:

偏差が検出されると、電圧安定化レギュレータはサーボ モータに指示して、カーボン ブラシをリング型単巻変圧器巻線上の位置に正確に移動させます。補償巻線の巻数比を継続的に変更して不足/過剰電圧をリアルタイムで注入またはキャンセルし、変動範囲±15%の入力電圧を±1%以内の高精度出力に安定させます。

当社のSBW補償電圧安定化レギュレータは、電磁構造によりモータの起動や溶接機の運転による瞬間的な大電流の影響にも強く、負荷急変による焼損がありません。重工業や鉱山などの複雑な負荷シナリオに特に適しています。

この電圧安定化レギュレータは線形補償原理を採用しており、チョッピングやステップ変化がなく、出力は標準正弦波であり、追加高調波干渉を発生せず、精密機器や誘導負荷に優しいです。

技術的特徴

SBW 補償電圧安定化レギュレータの中核となる技術的特徴は、サーボ モータをベースとした正確で信頼性の高い連続無段階補償システムとして要約できます。このシステムは、電子スイッチの高速スイッチング モードを放棄し、古典的な電磁構造に基づく安定した経路に戻ります。

コントロールセンターは正確なサーボドライブシステムに指示を出します。その後、サーボモーターが減速機構を介して銀と黒鉛の複合材料からなる特殊合金カーボンブラシを駆動します。

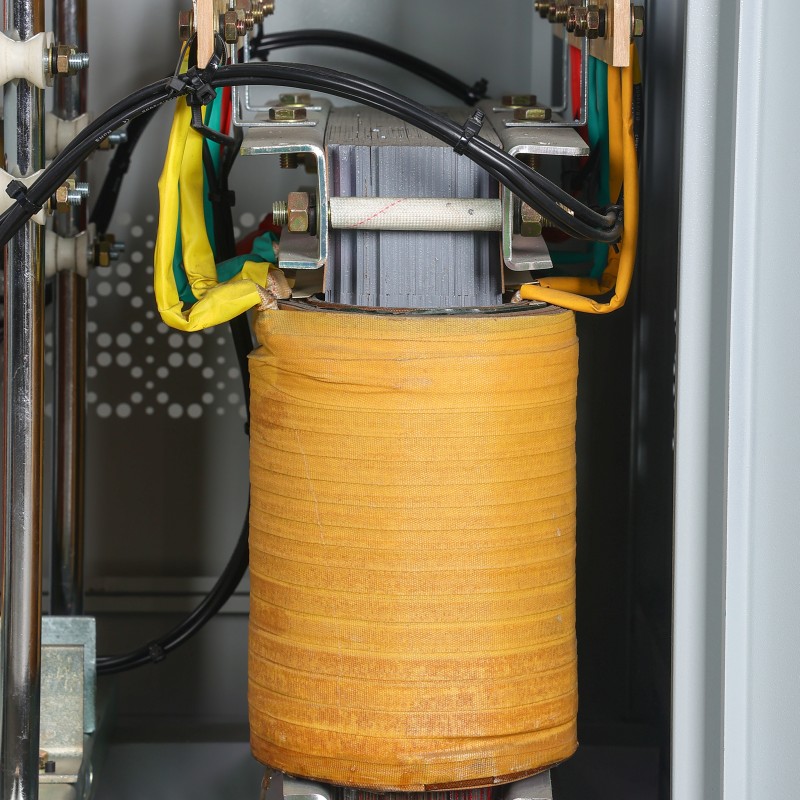

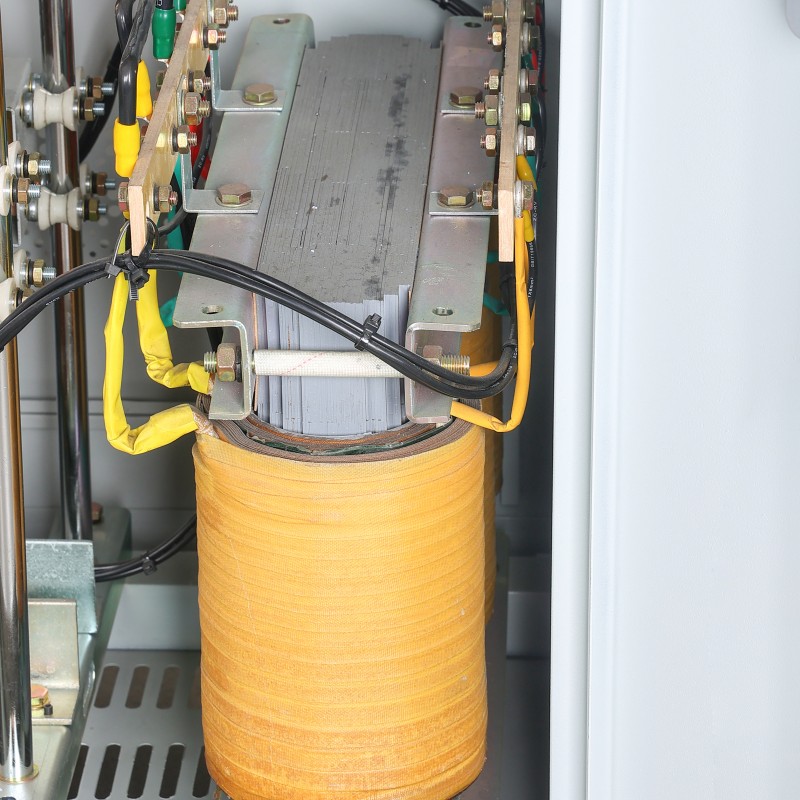

高純度無酸素銅線を芯とし、高透磁率珪素鋼板を芯とした自己結合トランスのリング状巻線上をカーボンブラシが回転します。

この物理的な位置の変化により、補償巻線の巻数比がリアルタイムかつ線形に調整され、それによって無段階で滑らかな電圧補正が実現されます。

このユニークな動作原理は、SBW 補償電圧安定化レギュレータの 2 つの不可欠なコア性能上の利点を直接形作ります。

出力波形の絶対純度: 線形電磁補償により、出力は完全な正弦波であり、スイッチング電源によく見られる高調波汚染がまったくなく、電力網に優しく、電力品質に敏感な精密機器、医療機器、誘導負荷に特に適しています。

優れた耐衝撃性: この製品のパワーコアは、壊れやすい半導体パワートランジスタではなく、堅牢な電磁コンポーネントです。したがって、大型モーターの起動や溶接機の動作など、定格電流の最大 2 ～ 3 倍の瞬間的な過負荷にも容易に耐えることができ、損傷したり、保護により停止したりすることがなく、真の産業グレードの回復力を示します。

また、非常に広い入力電圧適応範囲（標準±15%、±30%またはさらに広い範囲にカスタマイズ可能）を備え、過電圧、不足電圧、過電流、短絡、欠相、機械的制限、カーボンブラシ摩耗警告などの完全な保護機能を統合しています。
