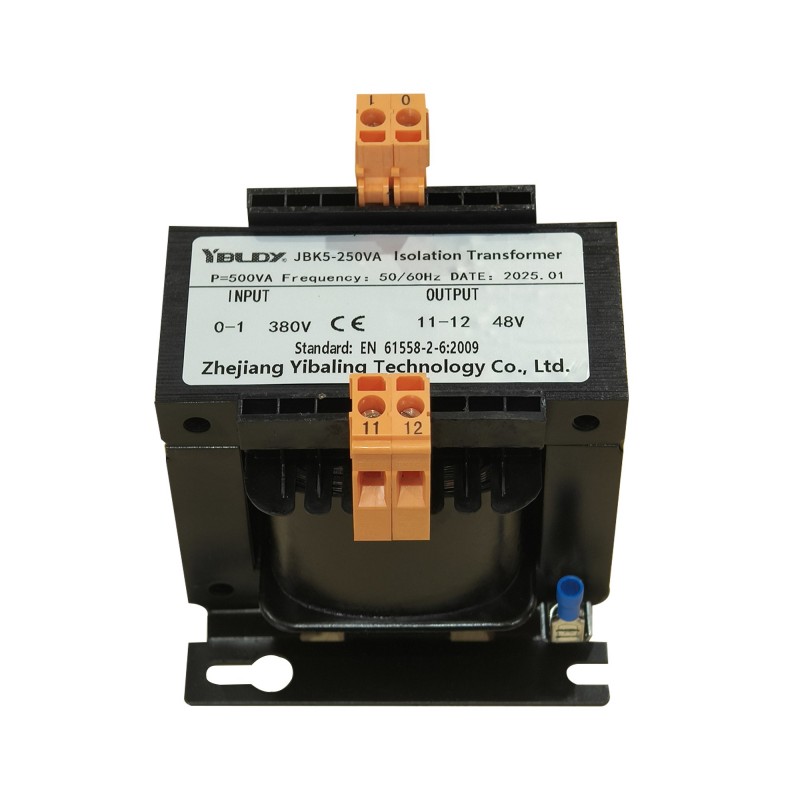

JBK5 工作機械制御トランス

JBK5 工作機械制御トランスは、輸入材料と高度な技術を使用して製造されています。これは、最新の CNC マシン、自動生産ライン、精密産業機器制御システムのアップグレード用に特別に設計された、高性能で信頼性の高い制御トランスです。

古典的な JBK シリーズのコア安全絶縁機能に基づいて、材料、プロセス、設計の包括的な最適化を通じて、PLC、サーボ ドライブ、タッチ スクリーン、リレー、および安全回路向けに、より純粋で、より安定した、よりインテリジェントな絶縁電源ソリューションを提供することを目指しています。

JBK5 変圧器には、低エネルギー消費、小型、安全な配線という利点もあります。他の工作機械用制御トランスのアップデート品です。主に入力電圧が50～60Hz、660V以下の回路で使用されます。

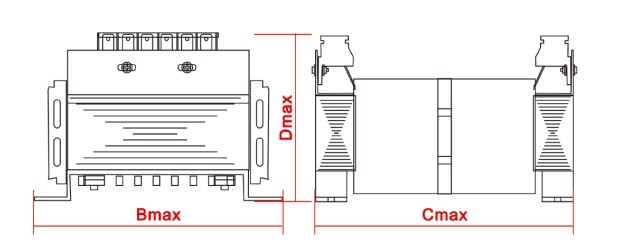

外形図と取付寸法

コアアドバンテージ

JBK5 マシンコントロールトランスは長期にわたる市場テストを受けており、プロフェッショナルで信頼性が高く、安全であるとお客様から評価されています。これはマーケティング戦略によるものではなく、宜巴嶺工場が業界標準よりもはるかに厳しい要件を実装しているためです。

当社の製品は、信頼性、安全性、耐干渉性、耐久性の点で高い基準を設定しています。見た目が似ているだけで素材や職人技を犠牲にした製品と比べると、ひときわ目立っています。

JBK5 マシンコントロールトランスが 10 年以上使用できるかどうかを判断する鍵は、絶縁システムの寿命です。当社の工場では、純度 99.95% 以上の T2 グレードの無酸素銅エナメル線を使用することにこだわっています。

市場に出回っている低コストの代替品の多くは、銅被覆アルミニウム線またはリサイクル銅線を使用していますが、これらは抵抗率が高く、耐酸化性と耐疲労性が劣っており、長期使用中により多くの熱を発生するため、内部劣化が発生する可能性があります。

巻いた後、コイルは真空加圧含浸 (VPI) タンクに入ります。 H級(180℃)の無溶剤エポキシ樹脂塗料を真空環境下で徹底含浸し高温硬化させます。

このプロセスにより、コイルは防湿、防塵、防振性を備え、工作機械の作業場でよく見られるオイルミストや湿気による浸食に耐えることができます。低コストのプロセスの多くは通常の滴下のみを使用するか、含浸を行わないことさえあり、コイルは緩んでいて環境の影響を受けやすいです。

当社のエンジニアは、一次巻線 (電力網に接続) と二次巻線 (制御機器に接続) の間に二重バリアを設置しました。

まず、国際安全規格に準拠した絶縁強化（DMD三層複合絶縁紙の使用など）により、高電圧が低電圧側に漏れることがありません。

これに加えて、Ybaling は完全な銅箔または銅ストリップのシールド層を追加し、信頼性の高い単一点接地を保証します。

上記の堅固な素材と設計に基づいて、この製品は実際のワークショップの課題を満たすように設計されています。

温度変化や機械振動、金属粉塵やオイルミストの環境にも長期間耐えられます。

JBK5 工作機械制御トランスの温度上昇は、B クラス絶縁によって許容される制限内で厳密に制御され、ホットスポット温度によって絶縁劣化が促進されないことが保証されます。

JBK5 マシンコントロールトランスモデルの選択方法は?

1. コアの電気的パラメータを明確にする

電力が供給されているすべての機器をリストします: PLC モジュール、サーボ ドライブ制御電源、リレー コイル、コンタクター、表示灯、安全カーテン、照明ランプなど。

電力が供給されているすべての負荷の VA 値を合計します。一時的なサージ、将来の容量拡張、および変圧器自体の損失を考慮して、必ず安全係数 (通常は 1.2 ～ 1.5) を乗算してください。最終的な値は、必要な変圧器の最小定格容量 (500VA、1KVA、2KVA など) です。

2. 主要なパフォーマンスを評価する

主な質問: あなたのマシンは多数の周波数コンバータとサーボドライブを使用していますか?制御システムが干渉され、誤警報が発生したことがありますか?

決定: 答えが「はい」の場合は、「ファラデー シールド」(シールド層) を備えた JBK5 マシン コントロール トランス モデルを選択する必要があります。このシールド層は高周波コモンモードノイズを効果的にブロックすることができ、数値制御システムの安定性を確保するために非常に重要です。

主な質問: 変圧器はどこに設置されますか?電気キャビネットは清潔で乾燥していますか?オイルミストや冷却液の飛沫、金属粉などはありませんか？

決断：

標準環境: IP00 または IP20 保護等級を選択します (エンクロージャまたは通常の保護なし)。

粉塵、わずかなオイルミストの存在: 保護等級が少なくとも IP44 の完全密閉型エンクロージャ JBK5 マシン制御トランスを選択する必要があります。

3. 特別な構成があるかどうかを確認する

カスタム要件: 複数の独立した出力、特別な入力電圧タップ (380V/400V/415V に適応するなど)、または特別な端子台が必要ですか?選考の際には必ずその旨を明記してください。
