SBW インテリジェント補償電圧安定化装置とは何ですか?またなぜ重要ですか?

SBW インテリジェント補償電圧スタビライザは、補償技術とインテリジェント デジタル制御を組み合わせた高度な三相自動電圧調整デバイスで、産業、商業、医療用途に安定したクリーンな電力を供給します。

変圧器の巻線を横切る機械的なカーボンブラシに依存する従来のサーボタイプのスタビライザーとは異なり、SBW は必要に応じて電圧を加算または減算する補償変圧器を使用します。これは、より高速で効率的で耐久性の高いアプローチです。

なぜそれが重要なのでしょうか?

それは、CNC 機械、医用画像システム、データセンター、自動生産ラインなどの現代の産業機器が、電圧変動にますます敏感になっているためです。ほんの一瞬続く電圧低下により、生産ラインが停止したり、データが破損したり、使用できない医療画像が生成されたりする可能性があります。

SBW は公共電源と重要な負荷の間に配置され、サグ、サージ、不均衡が敏感な機器に到達する前に吸収します。継続的かつ自動的に監視、修正、保護します。

つまり、不安定な送電網電力を信頼性の高い産業用電力に変えます。

なんとSBW インテリジェント補償スタビライザーワークス

SBW は補償原則を採用していますが、それにはインテリジェンスが伴います。

ステップ 1 — 電圧検出

高精度サンプリング回路は、各相の入力電圧を継続的に監視します。制御システムは、設定値からの逸脱を即座に検出します。

ステップ 2 – インテリジェントな制御

電圧データは工業用マイクロプロセッサ (通常は STM32 または同様のチップのようなもの) に供給されます。数値を計算し、どの程度の補正が必要かを判断し、補償システムにコマンドを送信します。多くのモデルは真の実効値サンプリングによる PID デジタル制御を使用しているため、入力波形がひどく歪んでいる場合でも、測定値は正確なままです。

ステップ 3 – 電圧補償

計算に基づいて、制御システムは補償変圧器に入る電圧を調整します。この変圧器は主回路と直列に接続されており、二次巻線の電圧が加算または減算されると、それに応じて出力電圧が中断することなく変化します。

入力電圧が 10% 低下すると、補償トランスが 10% を追加して電圧を回復します。 10% サージが発生すると、変圧器は 10% を減算してプルダウンします。出力は、汗をかくことなく、設定値の ±1% ～ ±3% 以内で安定しています。

ステップ 4 – 継続的なモニタリング

システム全体が閉ループで実行され、検知、計算、補償、チェックがリアルタイムで何度も繰り返されます。通常、電圧変化に対する応答時間は 1 秒未満で、一部のモデルはわずか 20 ミリ秒で反応します。これは、ほとんどのグリッドの問題を、機器に到達する前にキャッチするのに十分な速さです。

ステップ 5 — 位相に依存しない補償

三相モデルの場合、補償は各相に独立して適用できます。これは、1 つの相の電圧低下が他の相に影響を与えないことを意味します。これは、相の不均衡がモーターの加熱と効率の低下を引き起こす三相機器にとって重要です。

その結果、安定したバランスのとれた電力が、歪みや中断なしに継続的に供給されます。

SBW スタビライザーの一般的なタイプと容量SBW スタビライザーには、さまざまな負荷要件に適合する幅広い容量と構成があります。

入力電圧範囲:

標準: 304V – 456V (380V ±20%)

広い範囲: ご要望に応じて±30%または±40%も利用可能

なぜSBW インテリジェント補償スタビライザー案件

なぜなら、「十分な」電力だけでは現代の産業には十分ではないからです。

SBW が電力に敏感な操作にとって重要なコンポーネントとなる理由は次のとおりです。

1. 高効率

SBW スタビライザーは、全負荷時に 98% 以上の効率を実現します。これは、ほとんどの電子電圧レギュレーターよりもはるかに高いです。エネルギーの無駄が最小限に抑えられるため、運用コストと冷却要件が削減されます。

2. 波形歪みがない

高調波を導入する一部の電子スタビライザーとは異なり、SBW は入力と同じ出力波形を生成します。追加の歪みはありません。医療画像システムや実験器具などの機密機器の場合、これは不可欠です。

3. 広い入力範囲

標準の SBW モデルは 304V ～ 456V (380V ±20%) で動作し、弱い電力網環境ではさらに広い範囲を利用できます。これは、スタビライザーが規制を失うことなく最悪のグリッド条件に対処できることを意味します。

4. 包括的な保護

SBW スタビライザーには、以下に対する統合保護が含まれています。

過電圧と不足電圧

過電流と短絡

欠相と相順

過熱

機械的故障

5. 独立した位相補償

これは、三相産業用負荷の場合に特に重要です。 1 つの位相が低下すると、その位相のみが修正され、他の位相はそのままになります。位相不均衡によるモーターの過熱を防ぎ、機器の異常動作を防ぎます。

6. デジタル表示によるインテリジェントな制御

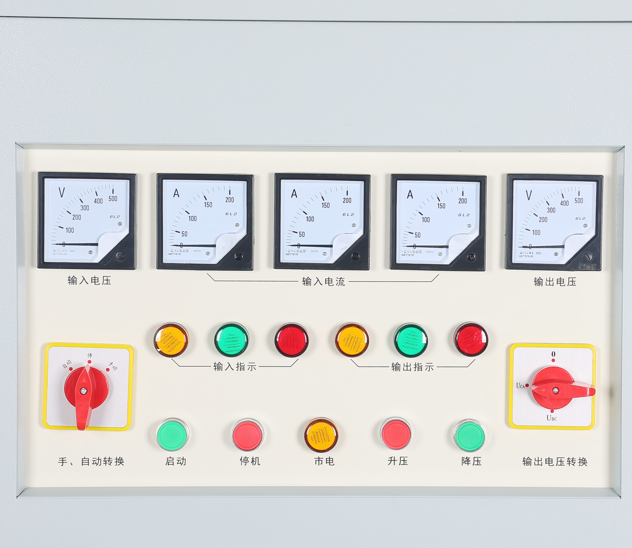

最新の SBW ユニットにはマイクロプロセッサ制御が搭載されています。フロントパネルには、入力電圧、出力電圧、電流、電力、および障害ステータスが表示されます。多くのモデルは RS485 または Modbus 通信もサポートしているため、建物管理システムに接続してリモート監視することができます。

7.バイパス機能

ほとんどの SBW スタビライザーには手動バイパス スイッチが含まれています。メンテナンスが必要な場合は、供給を遮断することなく負荷を直接主電源に切り替えることができます。これは、ダウンタイムが許されない病院やデータセンターなどの場所では不可欠です。

8. あらゆる負荷に適応可能

SBW スタビライザーは、抵抗性負荷 (ヒーター、照明)、誘導性負荷 (モーター、変圧器)、および容量性負荷 (コンデンサーバンク、電子機器) を処理できます。あなたが投げかけたほぼすべてのものをカバーします。

9. 高い過負荷容量

通常、SBW ユニットは 1 分間は定格電流の 150%、10 分間は 120% を処理できます。大型のモーターやコンプレッサーを起動する場合、この余分なマージンは非常に重要です。

SBW スタビライザーがなければ、高価な機器は電力網のなすがままになります。これにより、生産が継続的に実行され、機密性の高いデバイスが安全に保たれ、予期せぬダウンタイムが大幅に減少します。

適切な SBW スタビライザーの選択

SBW スタビライザーを選択するには、容量、環境、負荷特性に注意する必要があります。

ステップ 1 — 負荷を決定する

接続するすべての機器の消費電力を合計します。モーターとコンプレッサーの起動 (突入) 電流を含みます。将来の拡張に備えてマージンを適用します。通常は 20 ～ 30% です。ステップ 2 — グリッドの状態を確認します。

ステップ 3 — 出力要件を指定する

出力電圧 — 三相で通常 380V

安定化精度 — 標準 ±2%、高精度モデルの場合 ±1%

応答時間 — 1 秒未満の標準。より高速なオプションが利用可能ステップ 4 — 設置環境を検討する

ステップ 5 — 保護と制御のニーズを評価する

手動バイパス - 重要な設置には必須

通信 — リモート監視用の RS485/Modbus

デジタル表示 — リアルタイムの電圧、電流、障害情報を表示

自動バイパス — 内部障害が発生した場合に即時転送が可能

ステップ 6 — メーカーのテストレポートを確認する

信頼できるサプライヤーは以下を提供する必要があります。

絶縁抵抗試験

耐電圧試験

負荷損失測定なし

電圧調整試験

過負荷耐量試験

ステップ 7 — サービスと保証を確認する

保証期間 — 通常 1 ～ 2 年 (延長オプションあり)

テクニカル サポート - インストール ガイダンスとリモート診断

スペアパーツの入手可能性 – 特に大型のカスタムユニットの場合

最終的な考え

SBW インテリジェント補償電圧安定化装置は、産業用電力システムの中で最も派手なコンポーネントではありません。タッチスクリーン、ソフトウェアアップデート、ワイヤレス接続はありません。しかし、重要な生産ライン、医療画像システム、データセンターをそれなしで稼働させてみれば、すぐに気づくでしょう。

毎年、動力室に鎮座し、静かにその仕事をこなしています。 CNC マシンをシャットダウンしてしまう電圧降下を吸収します。繊細な電子機器を破壊する可能性のあるサージを平滑化します。これにより、モーターが過熱して早期に故障する原因となる位相のバランスがとれます。

必要なときに、必要な場所で、信頼性の高い安定した電力を供給するという、シンプルですが不可欠なものです。

また、生産ラインの自動化が進み、機器が電力品質にますます敏感になる時代においては、信頼性の高い電力は必須ではありません。それは一貫した運用の基礎です。
