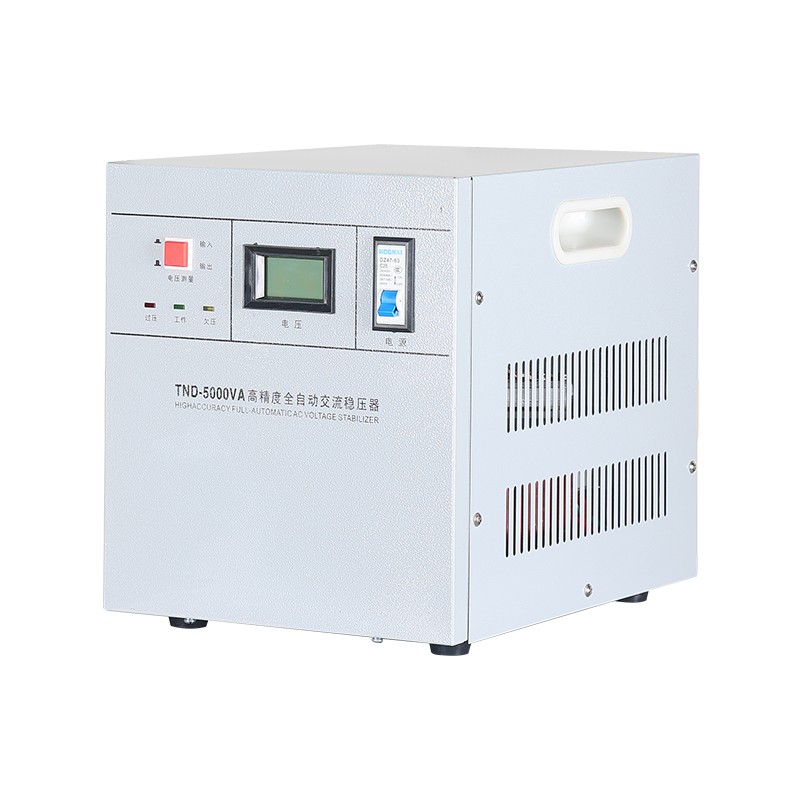

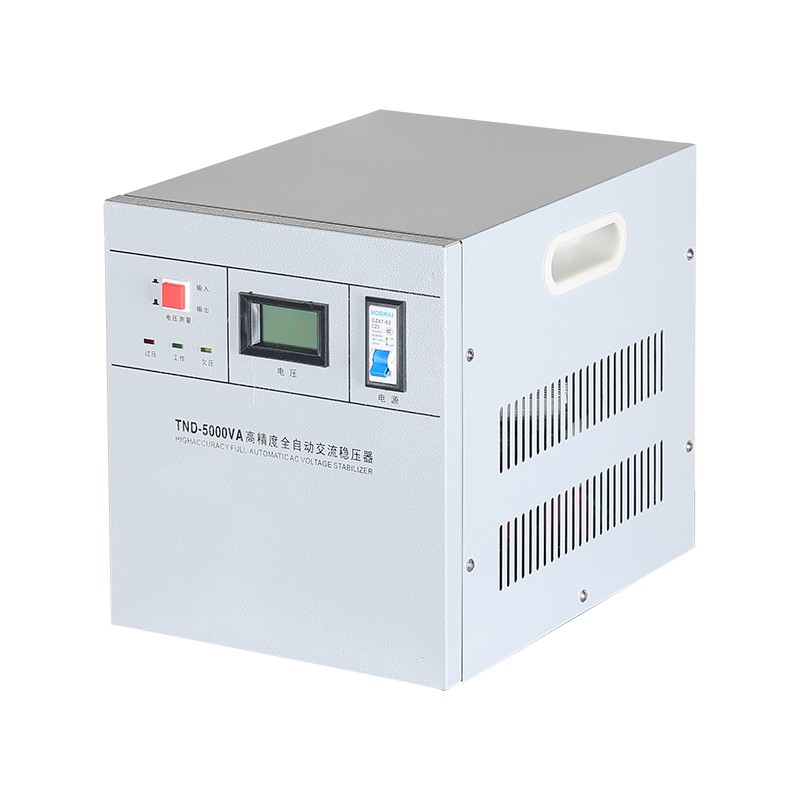

TND 全自動 AC 電圧安定化装置

TND 全自動 AC 電圧安定化装置は、AC 電圧安定化電源の SVC シリーズの革新的な製品の 1 つです。当社浙江宜巴嶺電力設備有限公司が台湾の技術を導入し、中国の電力供給の実情を考慮して設計・開発した新型の高精度全自動交流電圧安定器です。
この電圧安定器は、古典的で信頼性の高い単相全自動 AC 電圧安定器です。安定した電源品質が求められるオフィス、商業、実験室、軽工業環境向けに特別に設計されています。成熟したリング型オートトランスとサーボモーター駆動のカーボンブラシ調整技術を採用しています。入力電圧をリアルタイムに検出することで、リング型トランスのカーボンブラシのスムーズな動きをインテリジェントに制御し、出力電圧を連続的かつ無段階に補正します。

基本パラメータ

芯材

TND 全自動 AC 電圧スタビライザの核となる性能は、効率、寿命、応答速度、安全性という 4 つの主要な目標に向けた材料とコンポーネントの厳密な選択に基づいています。それぞれの選択は、重大なエンジニアリング問題に直接対処します。

1. コアコンポーネント

鉄心には高透磁率、低鉄損の冷間圧延方向性珪素鋼板（30Q130など）を使用しています。積層プロセスにより磁気伝導効率が最大化され、無負荷損失と発熱が最小限に抑えられます。 TND全自動AC電圧安定器の巻線には、純度99.95%以上の純銅テープを使用し、低抵抗と高電流容量を確保しています。

2. 重要な調整コンポーネント

つまり、カーボンブラシには、銀または銅を含む特殊なグラファイト複合材料が使用されています。この材料は、耐摩耗性、自己潤滑性、導電性の最適なバランスを実現し、リング状の巻線上で何百万回もの滑らかなスライド運動を行う際に低い接触抵抗と最小限の火花を保証します。これは、数年間にわたるメンテナンスフリーの動作にとって重要です。

3. 高精度の電圧/電流トランス

この部分は制御システムの頭脳として機能します。サンプリング ユニットは、0.5 グレード以上の精度レベルの電圧/電流トランスを利用して、ミリボルト レベルの誤差でリアルタイムのグリッド検出を実現します。
コンピューティング コアは産業グレードのマイクロコントローラー (MCU) を使用して、高速にデータを処理し、命令を発行します。
実行端末には 2 つの技術的パスがあります。経済性と高い過負荷容量を追求する場合は、大容量の磁気保持リレーが選択されます。一方、究極の速度 (応答時間はミリ秒レベルまで高速)、静音性、および超長寿命 (機械的磨耗なし) を追求する場合は、サイリスタによる静かで火花のない電子スイッチングを実現する非接触ソリッドステート リレー (SSR) を選択する必要があります。

4. 全体構成

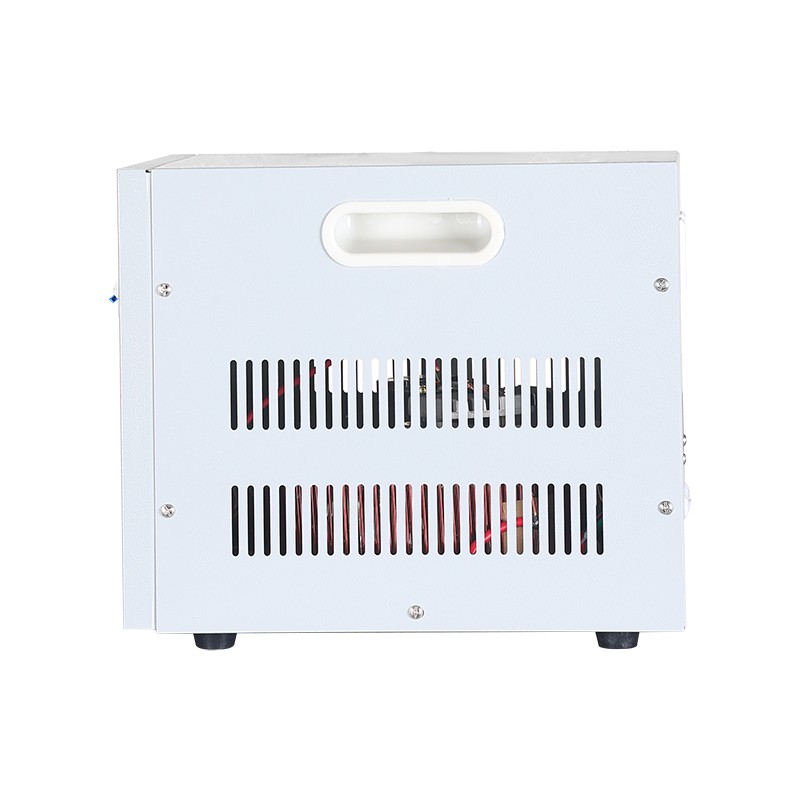

TND全自動交流電圧安定装置のケースは厚さ1.2mm以上の高品質冷間圧延鋼板で作られ、リン酸塩処理と粉体塗装が施されており、電磁波シールドと機械的保護を提供します。
内部の大電流チャネルはすべて錫メッキまたは銀メッキの T2 銅ストリップで接続されており、経路インピーダンスと発熱を最小限に抑えます。安全保護のフロントエンドには、落雷やグリッドのピークサージに耐えるために、バリスタ (MOV) とガス放電管で構成されるマルチレベルのサージ吸収ネットワークが統合されています。
したがって、高品質の TND 電圧安定化装置は本質的に、高磁気伝導性材料、耐摩耗性導電材料、精密半導体デバイス、および安定した構造材料のシステム統合です。

製品情報

よくある質問

Q: 安定化装置、変圧器、UPS (無停電電源装置) の違いは何ですか?
A: これら 3 つのコア機能は異なります。
変圧器：主に電圧レベルを変更する（たとえば、380V から 220V に）ために使用されますが、変動する電圧を自動的に安定させるわけではありません。
スタビライザー: その中心的な機能は、変動する電圧を自動的に安定させ、出力を設定値 (220V など) に維持することです。 (特別に設計されていない限り) 電圧レベルは変更されず、バックアップ バッテリーも提供されません。
UPS: その主な機能は、無停電電源を提供することです (停電の場合は、バッテリー インバーターによって電力が供給されます)。通常、安定化機能もありますが、電力とバッテリー寿命には制限があり、コストは安定化装置よりもはるかに高くなります。

Q: TND 全自動 AC 電圧安定器の適切な容量を選択するにはどうすればよいですか?
A: 主な手順:
合計電力を計算します。TND 全自動 AC 電圧安定化装置に接続されるすべてのデバイスをリストし、それらの定格電力を合計します (ワット W またはキロボルト アンペア kVA の単位)。
注: 誘導負荷(モーター、コンプレッサーなど)の始動電力は定格値の3～7倍となる場合があるため、始動電力に基づいて計算する必要があります。
安全マージンを考慮する: 総電力に安全係数 (1.2 ～ 1.5 を推奨) を掛けて、必要な電圧安定器の最小容量を取得します。例: 合計負荷が 8 kVA の場合、少なくとも 10 kVA の電圧安定器を選択する必要があります。
電圧を確認します。TND 全自動 AC 電圧安定器の入力電圧範囲が地域の電力網の変動 (170V ～ 250V など) をカバーでき、出力電圧が機器の要件 (220V など) を満たしていることを確認します。
