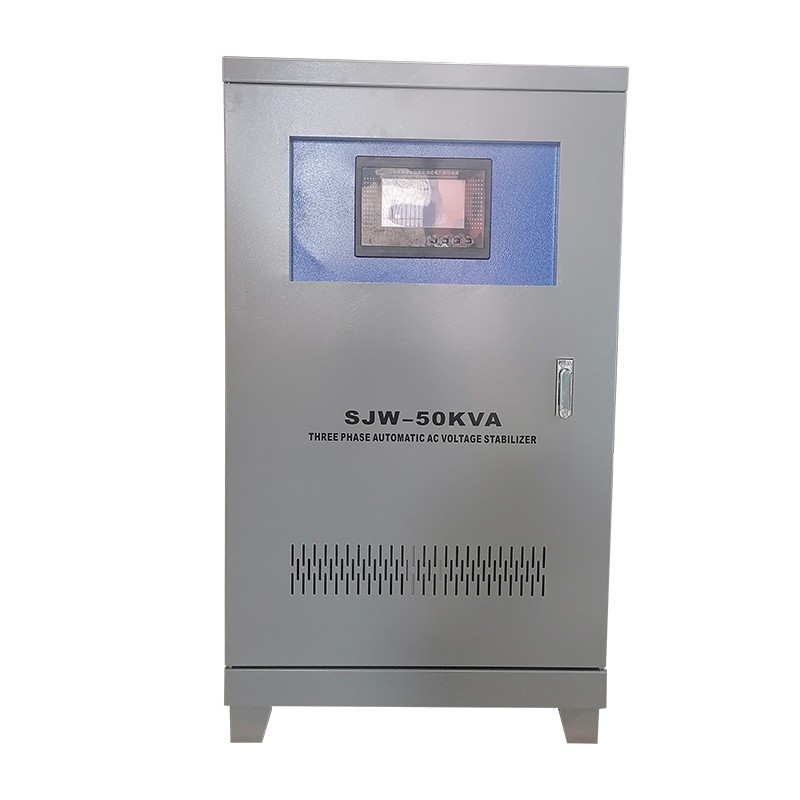

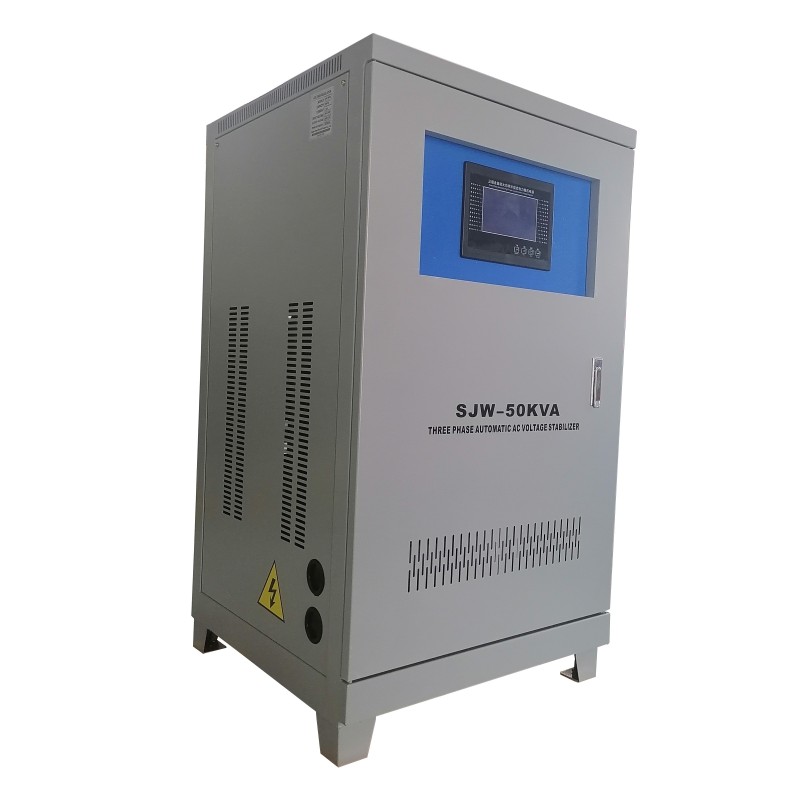

SJW 三相補償型交流電圧安定器

Yibaling SJW 三相補償型 AC 電圧安定装置は、精密製造ライン、データセンター、医用画像処理室、通信局など、電力品質が本当に重要な場所向けに構築された高速三相電力安定装置です。
独立した位相制御と組み合わせたスマートなマルチタップ設計を採用しています。これは、電圧変動、位相不均衡、サグ、サージをリアルタイムで修正できることを意味します。

さまざまなアプリケーションにおけるSJWシリーズ電圧安定化装置の機能は何ですか?

1. 工場や作業場で

大きな機械が起動すると電圧が低下することがよくあります。単相負荷が不均一に分散されているため、電圧が不均衡なままになることがあります。
SJW はこれらの変化をわずか 20 ～ 40 ミリ秒で検出し、各フェーズを個別に即座に修正します。
たとえば、半導体工場では、1 サイクルの電圧降下でさえ、ウェーハのバッチ全体が破損する可能性があります。 SJW は出力電圧を設定値の ±1% 以内に維持し、敏感な機器を上流の送電網の問題から保護します。

2. 商業ビル内

これらの建物では、照明、空調設備、IT 機器が異なる位相にあり、電圧のバランスが取れていることはほとんどありません。共有コアを備えた通常のスタビライザーでは、これに対応できないことがよくあります。
しかし、SJW の 3 つの独立した補償ユニットは、各フェーズを独自に処理します。つまり、中性線の過負荷がなくなり、電力損失が減り、迷惑な光のちらつきがなくなりました。

3. 遠隔地で

たとえば、浄水場や鉱山では、長い架空線から電力が供給されることがよくあります。ピーク時間帯には、電圧が 320V またはそれ以下に低下することがあります。
SJW の広いレギュレーション範囲 (通常、±20% ～ ±30%) により、電圧が通常の 380V または 400V に戻ります。
その結果、ポンプ、ブロワー、クラッシャーは必要なトルクを得ることができ、低電圧によってトリップすることはありません。

コアとなる素材と技術

SJW スタビライザーの性能は、高速スイッチング、低損失、高いサージ耐性、長寿命といった特定のエンジニアリング目標を満たすように選択された、慎重に選択された一連の材料とコンポーネントに基づいて構築されています。

1. 補償トランス

SJW スタビライザーの中心は、各相に 1 つずつ、合計 3 つの独立した補償変圧器です。
巻線は高純度の無酸素銅 (ここでは安価なアルミニウムではありません) で作られており、最大 180°C の温度に安全に対応できる H クラスの絶縁システムが備えられています。
鉄心は、ステップラップジョイント技術を使用して、高品質の冷間圧延シリコン鋼（30Q130 など）から作られています。これは単にエネルギーの無駄が減り、無負荷損失が減るということを意味します。
また、この設計により漏れインダクタンスが非常に低く抑えられるため、制御システムが補償電圧を要求すると、ほぼ瞬時に補償電圧が応答します。

2. コントロール＆サンプリングシステム

SJW の「頭脳」は、DSP (デジタル シグナル プロセッサ) または高性能 MCU です。
高精度変圧器 (精度クラス 0.2) とホール効果電流センサーを使用して、三相電圧を常に監視します。
制御システムは各位相に独立した PID 補償を使用します。これは、各位相が他の位相に干渉することなく個別に補正されることを意味します。
過電圧、不足電圧、過電流、欠相、誤った相順序などのすべての保護機能はソフトウェアに組み込まれていますが、何か問題が発生した場合にユニットが安全に故障することを確認するための専用のハードウェア バックアップもあります。

3. サージ保護とEMIフィルタリング

すべての相入力にはサージ保護が組み込まれています。
MOV (金属酸化物バリスタ) – 電圧スパイクを吸収
ガス放電管 (GDT) – より大きなサージに対応
これらを組み合わせることで、コモンモードとディファレンシャルモードの両方のサージが機器に到達するのを防ぎます。
さらにクリーンな電力が必要な場合は、オプションの EMI フィルターを追加して高周波ノイズをカットできます。特に敏感な電子負荷が近くにある場合に役立ちます。

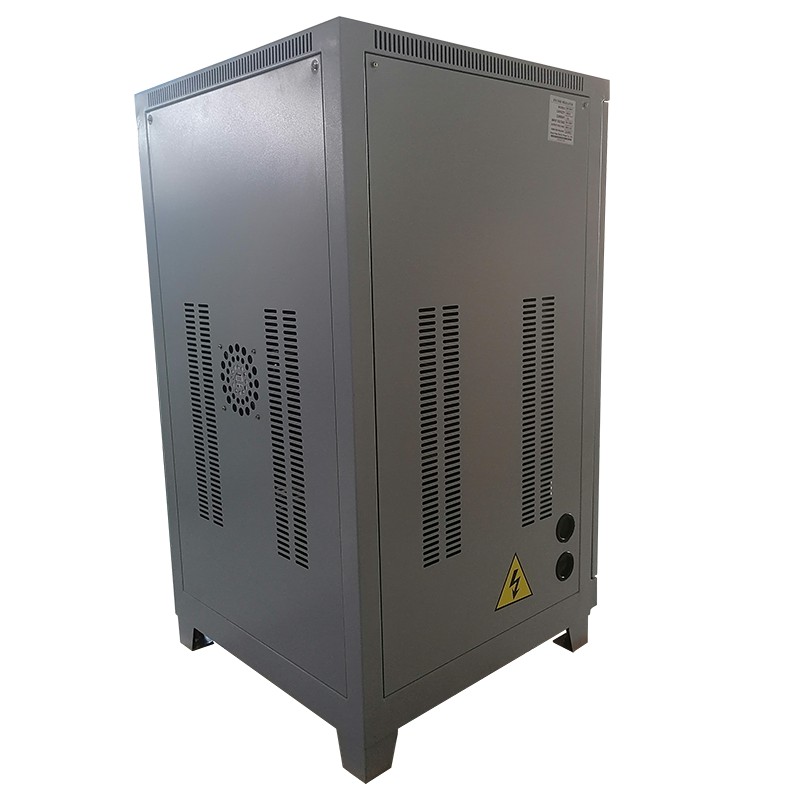

4. エンクロージャと冷却

SJW は、耐久性の高いスチール製筐体（厚さ 1.5 mm 以上）で提供され、優れた耐食性を実現する静電粉体塗装（80 μm 以上）が施されています。
標準保護: IP20 – 屋内電気室に適しています
オプションのより高度な保護: IP23、IP54、またはそれ以上 - 粉塵の多い場所または屋外での使用向け
冷却：
100kVA までのユニットの場合、通常は自然対流で十分です (ファンの騒音がなく、可動部品の故障もありません)。
大型ユニットの場合、長寿命ボールベアリングを備えた温度制御ファンが必要な場合にのみ作動します。
簡単に言うと、ケースは頑丈で、冷却はスマートで、サイトに適切な保護レベルを選択できます。

SJW三相安定器のカスタマイズ

1. キーパラメータの確認

生産前に、次のパラメータを顧客と明確に定義する必要があります。

2. 当社がお客様に提供する技術資料

私たちがあなたの SJW スタビライザーを構築するとき、あなたは推測する必要はありません。お送りする内容は次のとおりです。
補償変圧器の図面 - コア サイズ、巻線レイアウト、絶縁グレードを示します。
SCR モジュール選択レポート – どのサイリスタを使用するか、どれだけの安全マージンを残すか、熱をどのように管理するかについて説明します。
PCB 回路図とファームウェアのバージョンを制御 – サンプリング方法、保護設定、通信プロトコル (必要に応じて Modbus、RS485、またはイーサネット) が含まれます。
機械図面と端子のレイアウト – 取り付け方法、ケーブルが入る場所、必要に応じてバイパス スイッチを接続する方法が説明されています。

3. 構築方法 – 主要な製造手順

私たちは単に部品を「組み立てる」だけではありません。私たちは管理されたプロセスに従います。
コイル巻き – コンピューター制御の機械で一定の張力をかけて行われます。断熱材の各層は均一です。 「幸運な推測」の手巻きはありません。
真空圧力含浸 (VPI) – 巻線は高真空 (≤133Pa) で無溶剤 H クラス エポキシ樹脂に浸漬され、温度制御されたオーブンで硬化されます。
重要な理由: これにより、巻線の防水性、防塵性、耐振動性が向上し、熱の放散が向上します。 VPI がなければ、断熱材は何年も早く故障します。
SCR アセンブリ – モジュールはサーマル グリースを使用してヒートシンクに取り付けられ、校正されたトルク レンチで締め付けられます。これにより接触抵抗が低く抑えられ、過熱が防止されます。

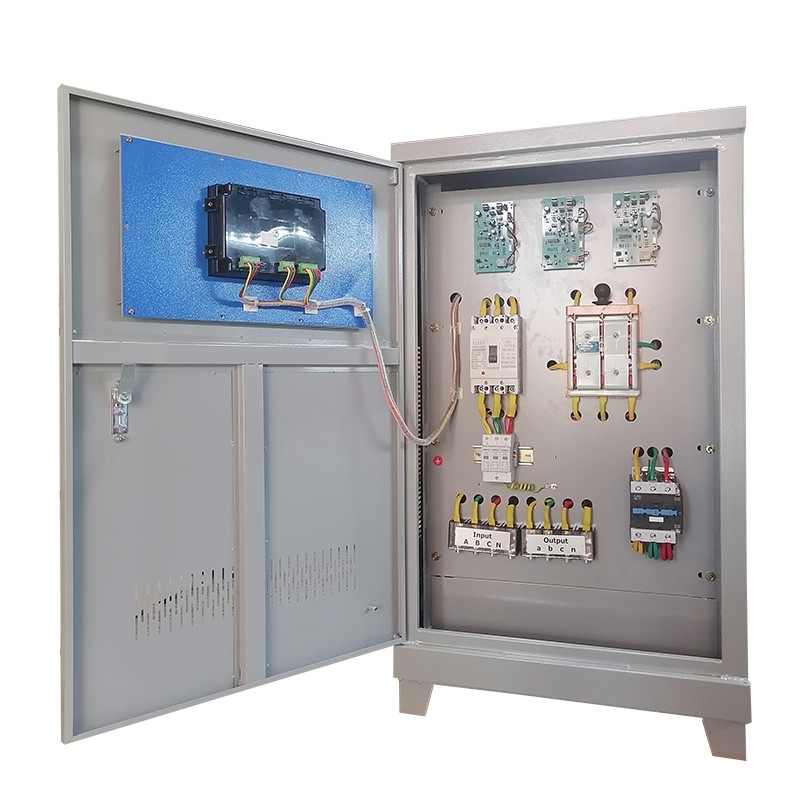

最終組み立て - 電気ノイズを低減するために、電源セクションと制御セクションが物理的に分離されています。すべての内部バスバーは錫メッキされた純銅（アルミニウムではありません）です。銅は抵抗が低く、発熱が少なく、寿命が長いことを意味します。

4. 工場でのテスト

すべての SJW ユニットは、一連の日常テストおよび型式テストを受けます。
絶縁抵抗 (2500V メガーで ≥ 100MΩ)
絶縁耐力（AC 3500V / 巻線とアース間で 1 分間）
位相独立調整テスト – 不平衡入力電圧が人為的に印加され（例：A:+15%、B:0%、C:−10%）、出力不平衡が測定されます（±1% 以下である必要があります）。
動的応答テスト – 50% の負荷ステップが適用されます。出力電圧ディップと回復時間は高速パワーアナライザで記録されます。 40ms以内に±1%以内に戻らなければなりません。
ロード ダンプ テスト - 全負荷が突然削除されます。過電圧過渡現象は設定値の +5% を超えてはなりません。
過電流/短絡保護テスト – 模擬故障により、SCR がブロックされ、指定された時間内に入力ブレーカーがトリップすることを確認します。
各テスト結果は工場テストレポートに記録され、製品と一緒に顧客に届けられます。

原因不明の設備アラーム、電圧関連の生産停止、施設内の三相不均衡などの課題に直面している場合、SJW シリーズが解決策になる可能性があります。 Yibaling のエンジニアリング チームは、サイジング、カスタマイズ、技術サポートをいつでもお手伝いいたします。
