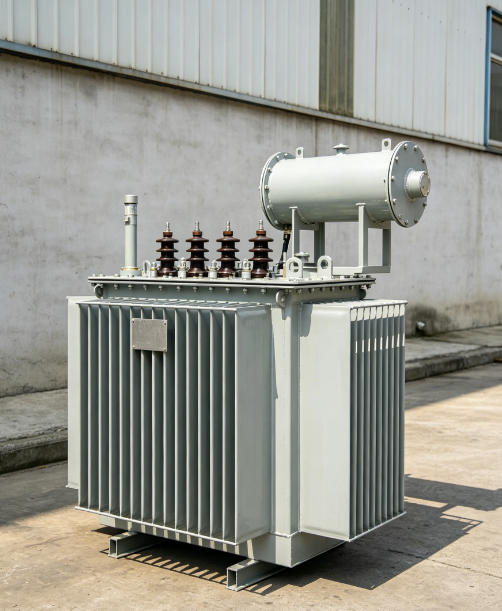

S13油入配電変圧器とは何ですか?

S13 変圧器は三相油入配電変圧器で、10kV/0.4kV 配電システムで一般的に使用されます。その中心となる機能はシンプルです。工場、住宅コミュニティ、ショッピング モールで使用するために、高圧電力を低圧電力に降圧します。

ただし、以前の S11 および S9 モデルとは異なり、よりエネルギー効率が高くなります。

この「エネルギー効率」は「エコモード」ではなく、物理設計のアップグレードに依存しています。

鉄芯には高級冷間圧延方向性珪素鋼板を使用しています。

フルマイターラップスタッキングプロセスを採用し、よりスムーズな磁気回路を実現。

無負荷損失は S11 油入配電変圧器に比べて平均 20 ～ 30% 低くなります。

つまり、1 日 24 時間通電した場合、S13 自体の消費電力ははるかに少なくなります。

なぜそうなるのかS13油入配電変圧器「貯蓄による利益」？

変圧器の損失は、次の 2 つの主なカテゴリに分類されます。

無負荷損失（鉄損）：鉄心が電力を消費するため、負荷に関わらずトランスに通電している限り発生します。これが「固定費」です。

負荷損失（銅損）：負荷がかかっている状態で巻線に電流が流れるときに熱によって発生します。負荷が重くなるにつれて損失も増加します。

S13 は両方のタイプの損失を最適化します。

例

500kVA 変圧器の場合:

S11 油入配電変圧器: 無負荷損失 ~960W

S13 油入配電変圧器: 無負荷損失 ~680W

差: 280W

これは無視できるように思えるかもしれませんが、計算してみましょう: 280W × 24 時間 × 365 日 = 年間約 2,452.8 kWh

産業用電力料金が 0.8 元/kWh の場合、年間ほぼ 1,962.24 元の節約になります。変圧器の耐用年数は 20 ～ 30 年であるため、節約は大幅に増加します。

これは単なる「少額の節約」ではなく、小型変圧器の耐用年数にわたる資金を賄うのに十分です。

どこですかS13油入配電変圧器使用に適していますか?

技術的特徴: 派手な技術は不要、安定したパフォーマンスのみ

S13 油浸配電変圧器は「最先端」の製品ではありません。その利点は、より優れた素材としっかりとした仕上がりから生まれます。

鉄心 – 高透磁率の冷間圧延方向性ケイ素鋼を、完全に留め留めされた重ね継手で積み重ねたもの。低い磁気抵抗、低い渦電流損失。

巻線 – 標準の純銅 (またはご要望に応じて高純度アルミニウム)。層の断熱は慎重に行われます。近道はありません。

絶縁油 – 高品質の変圧器油。工場から出荷される前に、絶縁耐力、含水率、誘電損失を検査します。

タンク – 完全に密閉され溶接された波形またはフィン付きのラジエーター。漏れにくく、耐腐食性があります。

オプションの完全密閉構造 - 空気からの油を遮断します。老化を遅らせ、メンテナンスの手間を軽減します。

これは「十分な」製品ではありません。何年も継続して実行できるように設計されています。

選択する際に考慮すべき重要な点

容量 (kVA) – すべての負荷電力を合計し、30 ～ 50% の安全マージンを残します。きつく切りすぎないでください。

銅とアルミニウム – 銅の方がコストが高くなります。アルミニウムの方がコストが安くなります。機器が昼夜を問わず稼働する場合は、銅を選択してください。

完全密閉型 vs. コンサベータタンク: 完全密閉型のため、屋外で無人でメンテナンス不要で使用できます。コンサベータタンクを使用すると、定期点検のためにオイルレベルを監視できます。

エネルギー効率グレード: S13 は、新しい国家基準に従って、現在の主流のクラス 1 エネルギー効率を満たしています。さらに損失を低くするには、S20 またはアモルファス合金変圧器 (高コスト) を検討してください。

設置環境

油浸変圧器は屋外でも問題なく動作します。防水、盗難防止、通気の3点には気をつけてください。それらをただ設定して忘れないでください。

現実世界の例

繊維工場には、10 年以上稼働していた老朽化した S9 800kVA 変圧器が 2 台ありました。生産量はそれほど変わっていませんでしたが、電気代は年々上昇し続けていました。

彼らは数値を計算しました。S13 800kVA 変圧器に切り替えると、無負荷損失が約 1,800W (S9) から約 800W (S13) まで削減されます。これは、アイドル状態にある変圧器だけで年間約 8,760 kWh を節約できることになります。

工場長は簡単にこう言いました。「新しい変圧器を設置した後、電力メーターの回転が遅くなりました。数字がそれを物語っています。」
