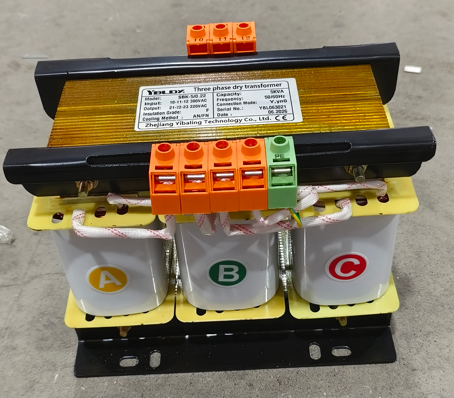

SBK 三相乾式変圧器とは何ですか?またなぜ重要ですか?

アンSBK三相乾式変圧器は、クリーンで安定した電力が必要とされるアプリケーション、およびオイル充填変圧器が単純に適さないアプリケーション向けに設計された、低電圧の空冷絶縁変圧器です。

油入変圧器とは異なり、SBK は液体絶縁を使用しません。その巻線は自然な空気循環によって冷却され、ユニット全体がクリーン、静か、安全に動作するように構築されており、漏れや火災の危険がなく、オイルのメンテナンスも必要ありません。

なぜそれが重要なのでしょうか?

なぜなら、CNC 機械、自動生産ライン、医療機器、通信システムなどの現代の産業機器は電力品質に敏感であり、多くの場合屋内のスペースに制約のある場所に設置されており、油変圧器の漏れが発生すると大惨事になるからです。

SBK は電源と負荷の間に位置し、電圧を昇圧または降圧し、敏感な機器をグリッド ノイズから隔離し、中断することなく生産を継続する安定した信頼性の高い電源を提供します。

つまり、屋内、屋外、制御盤内、機械のそばなど、必要な場所にクリーンで静かな電力を供給します。

なんとSBK 三相乾式変圧器作品

原理は単純ですが、SBK を特別なものにしているのはその構造です。

ステップ 1 – コア

磁気コアは、冷間圧延されたケイ素鋼板から作られ、ステップラップ配置で積み重ねられます。これにより、磁化電流が減少し、負荷損失がなくなり、変圧器の効率が高くなります。

ステップ 2 – 巻線

高品位の銅またはアルミニウム巻線がコアの周りに巻かれています。低電圧側では、より大きな電流を処理するためにフォイルまたは層巻線を使用します。高電圧側では、電圧分布を改善するために円筒形の巻線を使用します。

ステップ 3 – 隔離

一次巻線と二次巻線は電気的に分離されています。電力は磁場を介して伝達されます。直接的な接続はありません。これにより、サージ、高調波、地絡が機器に到達するのを防ぎます。

ステップ 4 – 冷却

冷却は AN (自然空気) です。ファン、ポンプ、可動部品はありません。トランスはコアと巻線表面を通じて熱を放散するため、信頼性が高く、メンテナンスが不要です。

ステップ 5 – オプションのエンクロージャ

SBK トランスには 2 つの主な構成があります。

オープンタイプ — キャビネット内またはアクセス制限エリア内への設置用

保護タイプ — 安全性と保護を強化するスチール製エンクロージャを装備

ステップ 6 – モニタリング

オプションのアクセサリには、電圧計、電流計、温度コントローラー、ポータブル設置用のホイールなどがあります。

その結果、クリーンで信頼性が高く、メンテナンスの手間がかからず、毎年静かに動作する電源が得られます。

一般的な種類と評価SBK変圧器

SBK 変圧器は幅広い容量範囲をカバーしており、小型の工作機械から大規模な産業設備まであらゆるものに適しています。

容量範囲:

三相：1kVA～3000kVA

標準構成:

なぜSBK 三相乾式変圧器案件

なぜなら、クリーン パワーは贅沢品ではなく、信頼性の高い産業運営の要件だからです。

SBK が最新の設備に推奨される理由は次のとおりです。

1. 電気的絶縁

SBK は機器をグリッドから分離し、以下をブロックします。

サージと過渡現象

高調波と高周波ノイズ

地絡と漏れ電流

2. 低損失、高効率

98% 以上の効率は、エネルギーの無駄が減り、運用コストが減り、冷却要件が軽減されることを意味します。

3. 低騒音

動作騒音は通常 1 メートルで 35 ～ 40dB 未満であり、音響処理なしで占有スペースに設置するのに十分な静かさです。

4. オイルなし、漏れなし、火災の危険なし

乾式設計により、油浸変圧器に伴う油漏れ、油検査、火災の危険がありません。そのため、屋内設置、高層ビル、その他の敏感な場所に適しています。

5.長寿命

SBK は 30 年の設計寿命と最小限のメンテナンス要件により、優れた長期価値を提供します。

6. 柔軟な電圧変換

SBK は、事実上あらゆる機器要件に合わせて電圧を変換できるため、次の用途に最適です。

標準以外の電圧要件を持つ輸入機器

外部グリッドで実行する必要があるマシンをエクスポートする

混合電圧機器を備えた設備

7.カスタマイズ可能

SBK 変圧器は、特定の入出力電圧、接続グループ、タップ配置、エンクロージャ、アクセサリを使用して構築でき、お客様の用途に合わせてカスタマイズできます。

8. メンテナンスが簡単

オイルがなければ、オイルのサンプリング、濾過、補充は行われません。通常、必要なのはエンクロージャの定期的な清掃だけです。

9.広い動作範囲

SBK は、広範囲の周囲温度 (-15 °C ～ +45 °C) および高度 (適切なディレーティングで最大 5000 m) で動作します。

適切な SBK トランスの選択

SBK トランスの選択は簡単ですが、いくつかの重要な詳細に注意する必要があります。

ステップ 1 — 負荷を決定する

接続するすべての機器の消費電力を合計します。将来の拡張を含めます。通常は 20 ～ 30% のマージンです。

SBK 標準定格: 1kVA、3kVA、5kVA、10kVA、15kVA、20kVA、30kVA、40kVA、50kVA、60kVA、80kVA、100kVA、およびご要望に応じて最大 3000kVA。ステップ 2 — 入力電圧と出力電圧を指定します。

ステップ 6 — 安全基準を確認する

変圧器が関連規格に準拠していることを確認してください。

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

最終的な考え

SBK 三相乾式変圧器は、産業用電力システムの中で最も魅力的なコンポーネントではありません。タッチスクリーンやワイヤレス接続はありません。

しかし、非常にうまく機能することが 1 つあります。それは、クリーンで安定した信頼性の高い電力を、静かに、効率的に、最小限のメンテナンスで提供するということです。

生産ラインの自動化が進み、機器が電力品質にますます敏感になる時代において、SBK 変圧器はすべての動作を維持する静かな基盤であり、物語の主人公ではありません。英雄たちが活躍する舞台です。
