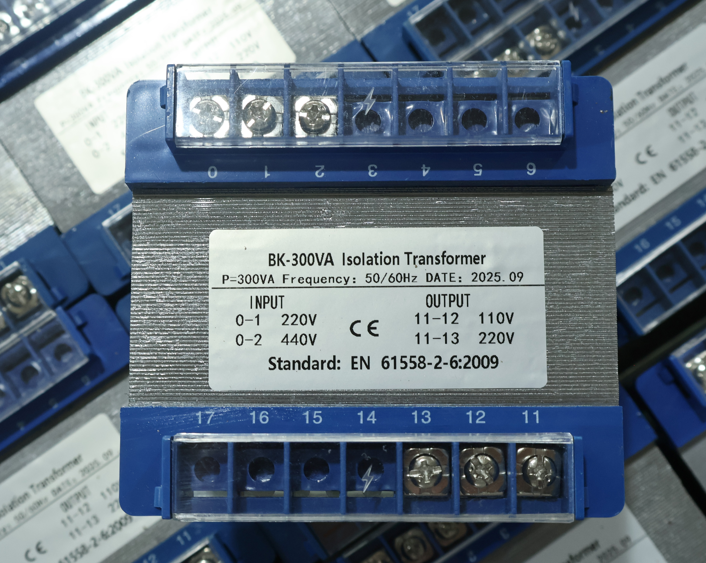

BK 制御トランスとは何ですか?なぜ重要ですか?

A BKコントロールトランスは、工作機械、オートメーション システム、産業用制御パネルに安定した絶縁制御電源を提供するように設計された単相乾式変圧器です。その中心的な仕事は、主電源電圧 (380V、220V、またはその他の入力) を、PLC、リレー、コンタクタ、ソレノイド、および表示灯が実際に必要とする制御電圧まで降圧することです。

50 ～ 60Hz の周波数定格が BK シリーズの価値を特に高めています。 50Hz グリッドの国 (ヨーロッパ、アジア、アフリカ) および 60Hz グリッドの国 (北米、南アメリカの一部) では、変更することなく使用できます。これにより、世界中に輸出する機器メーカーにとって、市場ごとに異なるバージョンの変圧器を使用する必要がなくなります。

なぜそれが重要なのでしょうか?

制御回路は敏感だからです。モーターが回避できる電圧の低下により、PLC が故障したり、コンタクターがチャタリングしたり、センサーが誤った測定値を示したりする可能性があります。 BK トランスは、制御回路を主電源バスから分離し、ノイズを除去し、制御システムが信頼できる専用の安定した電圧供給を提供します。

つまり、1 つの変圧器であらゆる周波数に対応し、どこにいても信頼性の高い制御電力を供給できます。

なんとBK制御トランス作品

原理は単純明快で、数十年にわたって証明されています。

ステップ 1 — 入力

一次巻線は主電源、通常 220V または 380V の単相 AC (モデルに応じて最大 500V または 1000V) に接続されます。マルチタップ一次オプションは、線間電圧の変動に対応します。

ステップ 2 — 電磁誘導

一次コイルに交流電圧を印加すると、鉄心に交流磁場が発生します。これにより、二次巻線に電圧が発生します。巻線比によって出力電圧が決まります（N1/N2 = V1/V2）。

ステップ 3 — 出力

二次巻線は必要な制御電圧 (通常は 110V、127V、220V、36V、24V、または 12V) を生成します。一部のモデルには複数の二次巻線があり、1 つは制御回路用、もう 1 つはローカル照明用で、すべて 1 つのユニット内にあります。

ステップ 4 — 隔離

一次巻線と二次巻線は電気的に分離されており、直接接続されていません。これにより、サージ、ノイズ、地絡が制御回路に到達するのを防ぎます。

その結果、制御システム用のクリーンで安定した絶縁電源が得られます。

BK変圧器の一般的なタイプと定格

BK トランスは幅広い容量範囲をカバーします。

なぜBK 制御変圧器案件

なぜなら、すべてのマシン制御回路には独自の安定した電源が必要だからです。

BK 制御トランスが提供するものは次のとおりです。

1. 50/60Hzのグローバル互換性

BK シリーズは、50Hz と 60Hz の両方のグリッド向けに設計されています。輸出機器は世界中で同じ変圧器を使用できます。国ごとに異なるモデルを在庫する必要はありません。

2. 広い電圧範囲

110V ～ 480V の一次電圧オプションと 6.3V ～ 220V の二次電圧オプションを備えた BK は、ほぼすべての制御回路要件に適合します。

3. 電気的絶縁

絶縁された二次側は、主回路のノイズ、サージ、障害を敏感な制御電子機器から遠ざけます。

4. 複数の出力巻線

1 つの変圧器で制御電圧、照明、インジケータ信号を同時に供給できるため、パネル配線が簡素化され、部品点数が削減されます。

5.耐久性のある構造

BK 変圧器は、高純度の銅巻線と高透磁率の冷間圧延シリコン鋼コアで構築されており、長い耐用年数と低損失を実現します。

6. コンパクトでパネルに優しい

フットブラケットによる垂直取り付けは、コントロールパネルにすっきりと収まります。混雑したキャビネット向けのスペース効率の高い設計。

7. 連続使用能力

BK 変圧器は、断続的な負荷ではなく、全負荷での長期連続動作に対して定格されています。

適切な BK トランスの選択

BK トランスの選択は簡単ですが、いくつかの重要な詳細に注意する必要があります。

ステップ 1 — 負荷を決定する

変圧器から電力を供給されるすべてのデバイスをリストします。

PLC電源（VA定格）

リレーおよびコンタクタコイル（保持VA）

電磁弁

表示灯

ローカル照明

センサーと送信機

ネームプレートのワット数だけでなく、同時に動作するすべてのデバイスの VA を追加します。コンタクタは無効電力を消費するため、可能であれば VA を使用します。ステップ 2 — 容量のサイズを決定する

ヒント: オーバーサイズの方がアンダーサイズよりも安全です。小さすぎる変圧器は過熱して早期に故障します。わずかに大きい変圧器はより低温で動作し、寿命が長くなります。

ステップ 3 — 一次電圧と二次電圧を指定する

複数の出力電圧 (例: 110V 制御 + 36V 照明 + 6.3V インジケータ) が必要な場合は、トランスに必要な二次巻線があることを確認してください。

ステップ 4 — 周波数の互換性を確認する

標準の BK トランスは 50/60Hz デュアル定格であり、特別な構成は必要ありません。通常とは異なる要件があるかどうかを確認します。

ステップ 5 — 環境を確認する

最終的な考え

BK 制御変圧器は、制御パネルで最も魅力的なコンポーネントではありません。それは隅に座って、静かに仕事をしており、動作を停止するまで、ほとんど誰にも気づかれません。

PLC が動作を停止すると、電力が失われます。接触器が脱落します。機械が止まります。生産が停止します。

このため、適切な BK トランスを選択することが重要です。

50/60Hz デュアル周波数機能は、1 つのトランス設計で世界中の機器に対応できることを意味します。お使いのマシンがヨーロッパ (50Hz)、米国 (60Hz)、またはその中間のどこに向かう場合でも、BK シリーズは変更することなく対応できます。

これは、銅巻線、シリコン鋼コア、自然空冷というシンプルなデバイスです。しかし、それは長持ちするように作られており、多くの場合、制御するマシンよりも寿命が長くなります。優れた制御トランスは高価ではありません。悪いのは。
