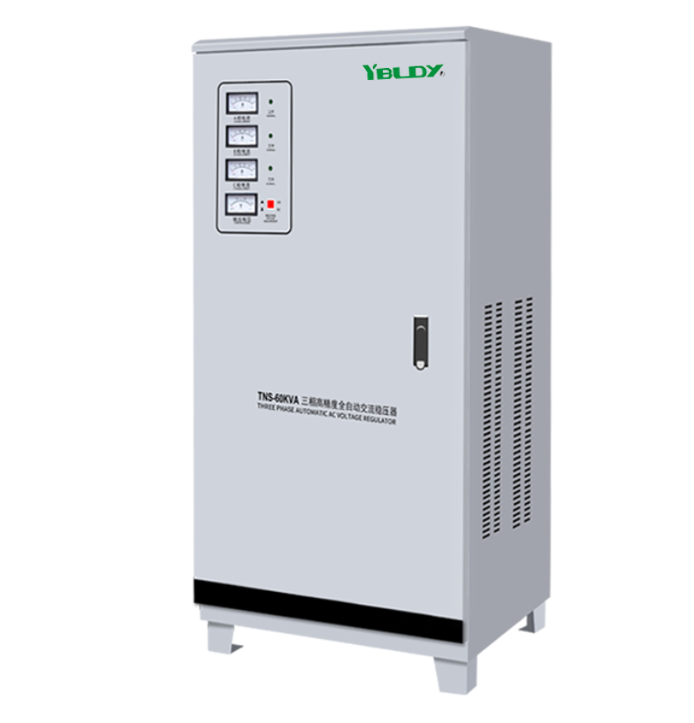

TNS三相電圧安定器とは何ですか?

A TNS三相電圧安定器は本質的に、産業用機器、商業ビル、および重要なシステムの三相電力を安定してバランスを保つ高精度自動電圧レギュレーターです。

単相ユニットとの違いはその設計です。基本的に 3 つの独立した単相スタビライザーがスター (Y) 構成で配線されています。各フェーズには独自の調整チャネルがあるため、1 つのフェーズが進行しても、他のフェーズがそれに引きずられることはありません。各位相は個別に調整されます。つまり、1 つの位相がディップまたはサージした場合、その位相のみが修正され、他の位相は安定したままになります。

なぜそれが重要なのでしょうか?

それは、CNC 機械、産業用モーター、医用画像システム、データセンターなどの三相機器は、三相すべての平衡電圧に依存しているためです。 1 つの相が低く、もう 1 つの相が高いと、モーターがより高温になり、コントローラーの動作が不安定になり、機器の寿命が短くなります。

TNS スタビライザは、商用電源と機器の間に設置され、各相を継続的に監視し、電圧変動が問題を引き起こす前に修正します。グリッドが何を行っているかに関係なく、クリーンでバランスの取れた安定した電力を供給します。

つまり、三相機器をスムーズ、効率的、確実に動作させ続けることができます。

なんとTNS 三相電圧安定化装置作品

TNS スタビライザーは、単純なサーボ モーター制御システムと連携して動作します。特別なことは何もありませんが、仕事を成し遂げることが実証されています。

実際の動作は次のとおりです。

ステップ 1 – 電圧を監視します

3 つの各相のセンサーは、入力電圧を常に測定します。何かが設定値から逸脱すると、制御回路は即座にそれを認識します。

ステップ 2 – 何をすべきかを理解する

制御ボードはその電圧読み取り値を処理し、差を計算し、どの程度の補正が必要かを計算します。入力が変動したり、負荷が変化したりすると、即座にサーボモータに指令を送ります。

ステップ 3 – サーボが動きます

サーボモーターが回転し、単巻変圧器の巻線に沿ってカーボンブラシを押します。これにより、回転比が変化します。急激な変化や段差はなく、スムーズかつ継続的に変化します。

ステップ 4 – 電圧がラインに引き戻されます

入力が低い場合、変圧器は電圧を追加します。高い場合は減算されます。出力は、通常、ターゲットの ±1% ～ ±3% 以内であるべき位置に収まります。

ステップ 5 – 継続的なモニタリング

このシステムは、閉ループで継続的に動作し、感知、調整、チェックを行います。応答時間は通常、10% の入力電圧変化に対して 1 秒未満です。

ステップ 6 – 独立した位相調整

TNS は 3 つの別個の単相ユニットから構築されているため、各相は独立して調整されます。これは、位相の不均衡が問題となるアプリケーションにとって重要です。

その結果、波形歪みがなく、安定したバランスのとれた三相電力が継続的に供給されます。

TNS スタビライザーの一般的なタイプと評価

TNS スタビライザーは、さまざまな用途に合わせてさまざまな容量で入手できます。

容量範囲:

1.5kVA ～ 60kVA (標準)、ご要望に応じてより大きな容量も利用可能です。

標準仕様：

標準機能:

三相4線入出力

独立した位相調整

過電圧保護

短絡保護

欠相保護

マニュアルバイパス機能（一部モデル）

入出力電圧と電流をデジタル表示

なぜTNS 三相電圧安定器案件

アンバランスで不安定な電力はコストがかかるからです。

TNS スタビライザーは、通常の電源では提供できない機能を提供します。

1. 独立した位相調整

TNS は 3 つの個別の単相​​スタビライザー ユニットから構築されており、それぞれが独自の位相を独立して調整します。 1 つの位相が低下した場合、その位相のみが修正され、他の位相は安定したままになります。これにより、モーターの過熱や機器の異常な動作の原因となる「リップル効果」が防止されます。

2. 素早い対応

電圧が変化すると、TNS は 1 秒以内に反応します。調整が完了するまでに、機器は電圧に問題があることにさえ気づいていない可能性があります。

3. 波形歪みがない

TNS は電圧を調整しますが、波形は変更しません。出力は入力とまったく同じであり、余分なものは追加されていません。医療画像や実験器具などの機密機器にとって、これは大きな問題です。

4. 広い入力電圧範囲

260Vから430Vまで完璧に動作します。たとえグリッドの状態が悪い場合でも、安定した状態を維持し、レギュレーションから外れることはありません。

5. 高効率

効率は90%以上なので、無駄なエネルギーが少なくなります。つまり、電気代が少し安くなります。

6. 包括的な保護

過電圧、不足電圧、過電流、短絡、欠相、過熱など、発生する可能性のある一般的な電気的障害のほとんどをカバーします。

7. 信頼性の高い構造、長寿命

純銅巻線、信頼性の高いサーボモーター、耐久性のあるカーボンブラシを使用しています。わずか数年しか使用できないように設計されているのではなく、継続的かつ長期間の運用を想定して設計されています。

8. 多彩なアプリケーション

TNS は定格容量内で三相 380V を供給できます。

適切な TNS スタビライザーの選択

TNS スタビライザーを選択するには、容量、電圧、用途に注意する必要があります。

ステップ 1 — 負荷を決定する

接続するすべての機器の消費電力を合計します。モーターとコンプレッサーの起動 (突入) 電流を含みます。将来の拡張に備えて、安全マージン (通常は 20 ～ 30%) を適用します。

TNS 標準定格: 1.5kVA、3kVA、5kVA、10kVA、15kVA、20kVA、30kVA、40kVA、50kVA、60kVA。ステップ 2 — グリッドの状態を確認する

ステップ 3 — 出力要件を指定する

出力電圧 — 通常 380V (三相 4 線)

規制精度 - 標準 ±3%;高精度モデルも用意

ステップ 4 — 設置環境を検討する

ステップ 5 — 機能を確認する

デジタルディスプレイ — リアルタイムの電圧および電流監視用

バイパス機能 — 供給を中断することなくメンテナンスが可能

通信 — リモート監視用の RS485/Modbus (一部のモデルで利用可能)

ステップ 6 — 保護機能を確認する

ユニットに以下が含まれていることを確認します。

過電圧保護

短絡保護

欠相保護

過熱保護

アプリケーションシナリオ

TNS シリーズは、複数の業界で広く使用されています。

実例: 無人装置で 24 時間 365 日稼働している半導体工場では、TNS スタビライザーを設置し、電圧関連のダウンタイムなしで 99.8% の生産継続性を達成しました。

最終的な考え

TNS 三相電圧安定化装置は、産業プラントで最も派手な機器ではありません。タッチスクリーンやワイヤレス接続はありません。

しかし、それは非常にうまく機能することが 1 つあります。それは、安定したバランスの取れた三相電力を、静かに、効率的に、そして確実に供給するということです。

生産ラインの自動化が進み、機器が電力品質にますます敏感になる時代において、TNS スタビライザーはすべての動作を維持する静かな基盤です。

安定した電力は贅沢ではありません。三相機器の場合は必須です。
