DBW インテリジェント補償電圧安定化装置とは何ですか?

電圧が不安定ですか？ DBW はカバーしています

単相機器が大型化し、より洗練されるにつれて、クリーン電力への欲求もそれに伴って増大しています。

精密グラインダーでは仕上がりにばらつきが生じます。 CT スキャナではデータにゴースト画像が表示されます。実験中に実験器具がドリフトしてしまう。ピーク時間帯にはエアコンが停止し、建物全体が暑くて不快な状態になります。

多くの場合、問題は機器ではなく、電圧です。

系統電圧は一日を通して変動します。負荷のピーク時は低く、夜間は高くなります。同じライン上の重機からの起動サージが加わると、単相 220V 電源の品質は決して安定しません。家庭用電化製品の場合、電圧の変動が「動作する」か「動作が少し悪い」かの違いを意味する可能性があります。精密かつ高出力の機器用ですか?それは実行中とシャットダウンの違いです。

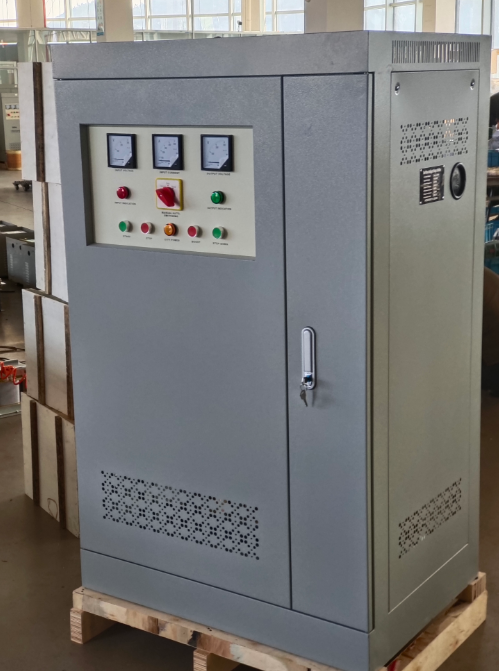

Yibaling DBW インテリジェント補償電圧安定化装置は、まさにその問題を解決するために構築されています。

どうやってDBW インテリジェント補償電圧安定化装置作品

DBW は補償タイプの電圧レギュレーションを使用します。これはサーボタイプのスタビライザーと同じ実証済みのアプローチですが、より優れた容量とより高い効率を備えています。

システムは 4 つの主要部分で構成されます。

補償トランス

接点電圧調整器

自動制御回路

減速駆動機構付サーボモーター

補償トランスの二次巻線は主回路と直列に接続されています。その一次巻線は接触レギュレータの出力に接続されます。

動作サイクルは次のように機能します。

ステップ 1 – リアルタイムサンプリング。

制御回路はスタビライザー出力から電圧を継続的にサンプリングし、出力が設定値に保持されているかどうかをチェックします。

ステップ 2 – 偏差の計算。

サンプリングされた信号は処理されて、出力がターゲット値からどの程度ずれているかが判断されます。

ステップ 3 – 調整コマンド。

制御回路はサーボ モーターに回転するよう信号を送ります。モーターは減速機とチェーンドライブを介して、コンタクトレギュレーターの巻線面に沿ってカーボンブラシを動かします。

ステップ 4 – 補償の修正。

カーボン ブラシの新しい位置により接点レギュレータの出力電圧が変化し、それによって補償トランスの一次巻線の電圧も変化します。主回路と直列に接続された二次巻線は、必要に応じて電圧を加算または減算し、出力を設定値に戻します。

この閉ループ サイクルは継続的に実行されます: 監視 → 計算 → 調整 → 再度監視。応答時間は通常、10% の入力電圧変化に対して 1.5 秒未満です。

実際に重要な主な機能

大容量、高効率

DBW シリーズは 10kVA ～ 180kVA をカバーし、全負荷効率は 95% 以上で、一部のモデルは 98% に達します。電力を無駄にすることなく重い負荷を処理します。

波形歪みなし

出力波形は入力波形と正確に一致します。追加の高調波や歪みはありません。医用画像機器や精密機器にとって、これは非常に重要です。歪みは画質と測定精度に直接影響します。

あらゆる種類の負荷で動作します

抵抗性 (ヒーター、照明)、誘導性 (モーター、コンプレッサー)、容量性 (コンデンサーバンク) — DBW はそれらすべてを処理します。 1 つのスタビライザーであらゆる負荷に対応。

起動時のサージに対応

大きなモーターやコンプレッサーは始動時に大きな電流を消費します。 DBW は、トリップしたりシャットダウンしたりすることなく、そのサージを吸収します。

包括的な保護

過電圧、不足電圧、欠相、誤った相順序、過電流、短絡 - すべてが保護されます。グリッドが誤動作すると、DBW が最初に出力をカットし、機器を保護します。一部のモデルは、手動または自動操作を選択できる、安定化および主電源直接のデュアル供給チャネルを提供します。

どこにあるのかDBW インテリジェント補償電圧安定化行きますか？

単相高電力電圧の安定化が必要なほとんどの場所で使用できます。

精密製造 – CNC 機械、精密研削盤、EDM 装置、レーザー カッター。電圧の不安定性は加工精度に影響を与えます。スクラップ率が上昇し、利益率が低下します。

医療機器 – CT スキャナー、X 線システム、超音波、MRI サポート システム。医用画像機器は電力品質に非常に敏感です。電圧変動により画像アーチファクトが生じ、診断に影響を与える可能性があります。

研究所および研究開発 – 分析機器、テストリグ、測定システム。漂流するデータや失敗した実験は、時間、サンプル、助成金を無駄にします。

商業および公共施設 – セントラル空調、エレベーター、大判プリンター、通信室、データセンター。これらが止まると、建物全体も一緒に止まります。

産業および鉱山現場 – 生産ライン、繊維機械、ミキサー、ホイスト、溶接装置。ラインが止まることはなく、電圧が変動することもありません。

特に、変電所から遠く、ケーブルが長く、ベースライン電圧が低い、低電圧配電線の末端にいるユーザーにとってはそうです。負荷が変化すると、電圧振幅が悪化します。 DBW の広い入力範囲 (単相 176V 264V) は、これを確実に処理します。

正しいものを選ぶ方法DBW インテリジェント補償電圧安定化装置

最も重要なのは、容量 (kVA) と入力電圧範囲の 2 つです。

容量 – 接続しているすべての電力の合計に 30% のマージンを追加します。モーターとコンプレッサーは起動時に動作電流の数倍を消費します。十分な余裕を残してください。

標準 DBW 容量: 10kVA ～ 180kVA。どれが当てはまるかわからないですか？機器リストを Ybaling の営業担当者に送信してください。サイズを調整してくれます。

入力電圧範囲 – 標準モデルは単相 176V 264V をカバーします。サイトの振れ幅が広い場合（供給線が長い、遠隔地、送電網が弱いなど）、ご要望に応じてより広い入力範囲をご利用いただけます。

出力電圧 – 標準出力は単相 220V です。調整精度は±1%～±5%の範囲で設定可能です。工場出荷時のデフォルトは通常±3%です。より厳密な精度が必要な場合は、ご注文時にご指定ください。

設置環境 – DBW は屋内設置用に設計されています。周囲温度 -15°C ～ +40°C、相対湿度 90% 以下、腐食性ガス、蒸気、化学物質、粉塵、爆発性/導電性汚染物質がないこと。設置場所には激しい振動や衝撃があってはなりません。

最終的な考え

DBW インテリジェント補償電圧スタビライザーにはタッチスクリーンがありません。 Wi-Fiに接続できません。それは見出しにはなりません。

機能は簡単です。単相の高電力電圧を確実かつ継続的に安定させます。

長年にわたって不安定な電力と格​​闘してきた工場、病院、研究所にとって、違いはすぐに現れます。機器の動作が停止します。生産が止まることはなくなります。人々は次の電圧低下を心配しなくなります。

それは工場現場で最も派手な機器ではありません。しかし、それは他のすべてを機能させ続けるものです。
