すべてのトランスフォーマーが「立方体」であるわけではありませんか？

ほとんどの人は、変圧器というと、そこに座ってハミングしている大きな箱状の鉄の塊を想像します。

しかし、すべての変圧器がそのように見えるわけではありません。

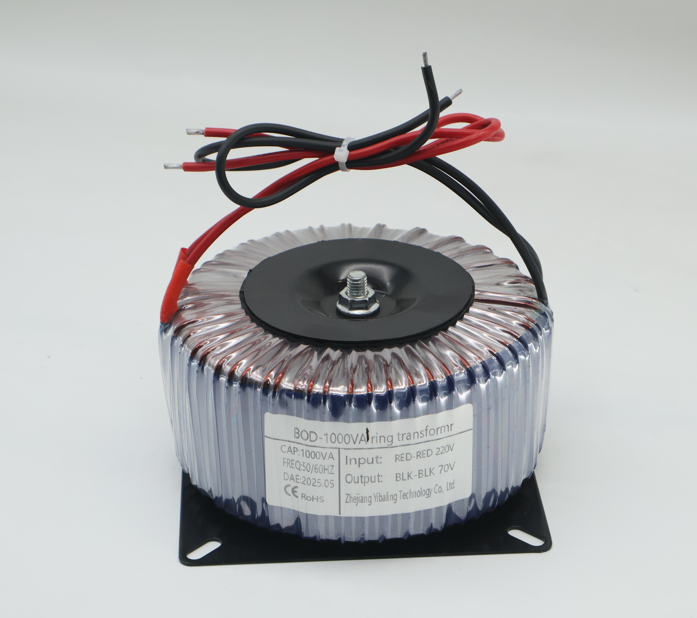

別の種類があります。トロイダルトランス.

ドーナツのように見えます。真ん中が空洞。ワイヤーは片方の脚だけでなく、リング全体に均等に巻き付けられます。通常のブロックスタイルのものとは全く異なります。

何がそうさせるのかトロイダルトランス普通のものと違うの？

通常のEI変圧器のコアは珪素鋼板を積み重ねて作られており、漢字の「日」のような形をしています。コイルは中央の脚に巻き付けられています。それは簡単です。安いですよ。ただし、いくつかの欠点が組み込まれています。

かなりの量の磁場が漏れます

それほど効率的ではありません

大きくて重い

電源周波数でハムノイズが発生する

一方、トロイダルトランスは、リング状に巻かれた 1 枚の長いケイ素鋼ストリップから作られたコアを使用します。これには継ぎ目や隙間がありません。磁気回路は完全に閉じられています。ワイヤーは片方の脚だけでなく、リング全体に均等に巻き付けられます。

この構造の違いが実際のパフォーマンスの向上につながります。

1. 磁気漏れが少ない

EIトランスのコアの接合部により磁気回路が破壊され、磁束の一部が外部に漏れます。継ぎ目のないクローズドコアのおかげで、トロイダルトランスは磁気漏れが非常に少なく、オーディオパワーアンプや精密機器などの周囲の敏感な機器への干渉がはるかに少なくなります。

2. 高効率

同じ電力定格では、トロイダルトランスの鉄損は EI タイプよりも低くなります。同一の材料を使用した場合、効率は 95% 以上に達し、従来のモデルに比べて大幅に向上します。

3. 小型・軽量

トロイダル設計は単により効率的です。同じ定格電力の場合、トロイダルトランスは EI タイプよりも約 30% ～ 40% 小型軽量です。オーディオ機器、測定器、医療機器など、スペースが限られている場合や重量が重要な場合には、それが重要になります。

4. 低作動音

通常の変圧器から聞こえるあのハム音は、主にコアのジョイントの振動から発生します。トロイダルコアにはジョイントがありません。だから彼らは自然と静かになります。レコーディングスタジオ、ラボ、または家庭用ハイファイシステムでは、違いがわかります。

5. 強力な過負荷耐性

トロイダルコアは熱をよく放散します。温度上昇はユニット全体で均一になります。しばらくの間、激しく頑張らなければならないときは、時間がかかることがあります。

代表的な用途トロイダルトランス

つまり、静かで効率的で低干渉電力が​​必要な場合、トロイダルトランスに勝るものはありません。

しかし、それらは完璧ではありません。

高コスト – 製造がより複雑なため、EI タイプよりもコストがかかります。

大きな突入電流 – 初めて電源を入れたとき、通常の数倍の電流が流れる可能性があります。スイッチとヒューズがそれに対応できることを確認してください。

修理が難しい – コイルが切れると、通常は全体を交換することになります。分解するのは面倒です。

リードタイムが長い – ほとんどのトロイダルトランスは受注生産です。標準以外の電圧と電力では時間がかかります。

結論：安くて丈夫なものが必要で、漏れや多少のハム音はあまり気にしないのであれば、EI トランスを選んでください。より優れたパフォーマンス、小型サイズ、静かな動作を求める場合は、トロイダルが最適です。
