なぜZBKは直流でも使用できるのですか？

産業環境では、多くのデバイスは交流を直接消費せず、直流を必要とします。

モーター速度制御、電気めっき、電気分解、充電、電磁石、直接溶接機... これらのデバイスのフロントエンドには、ほとんどの場合、整流という 1 つのコンポーネントが含まれています。

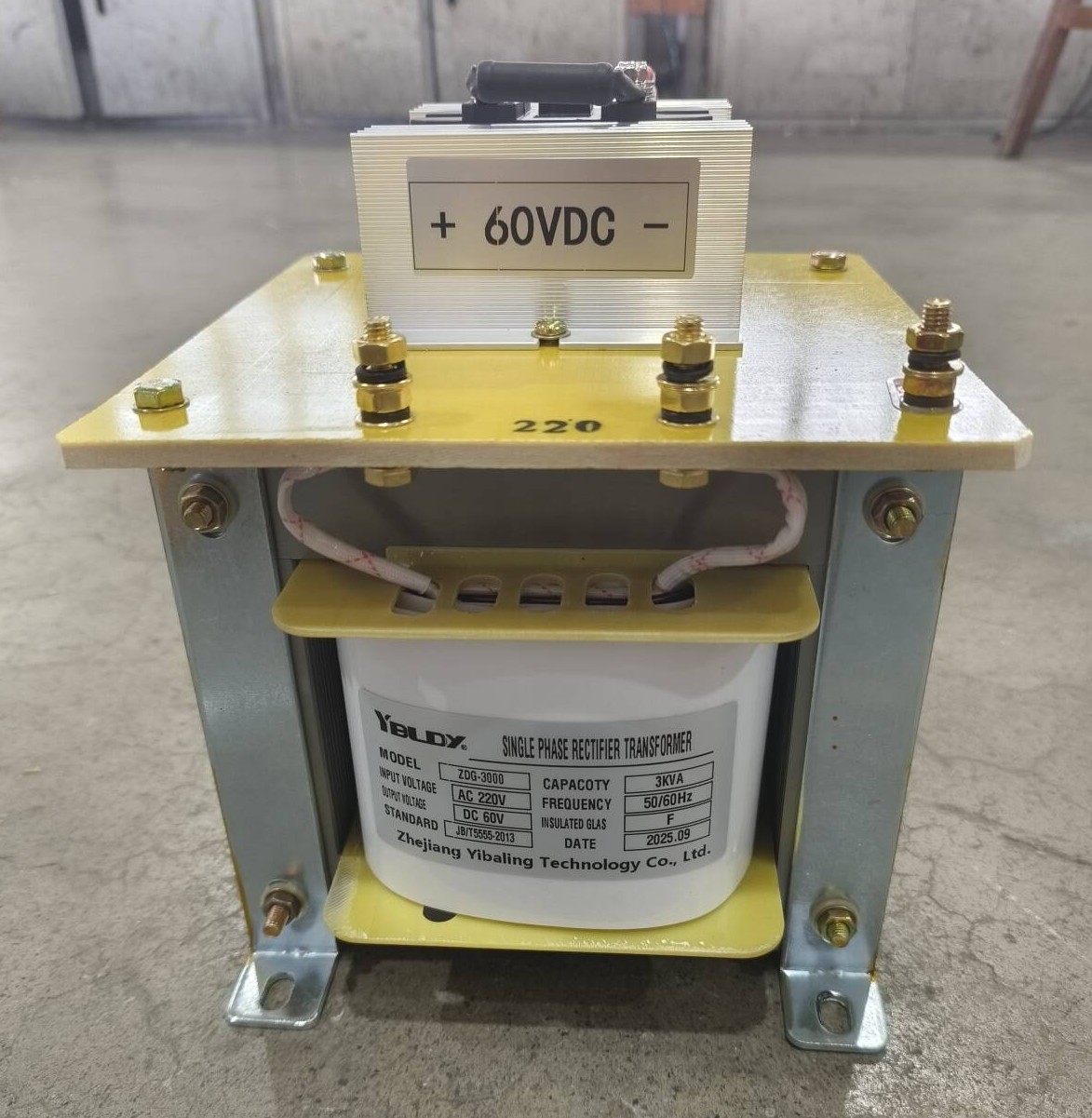

そして、整流回路のフロントエンドには、あまり目立たないものの絶対に欠かせないデバイスが存在することが多いのが、ZBK整流器単相変圧器です。

とは何ですかZBK制御トランスのために？

ZBK制御トランスは普通のトランスではありません。

通常の変圧器の役割は、入力 220V、出力 220V (または 110V、36V など)、電圧は変化しますが、波形は同じであり、交流のままです。

の任務は、 ZBK制御トランス 整流回路に電力を供給することです。

出力される電圧は整流ダイオード、サイリスタ、または整流ブリッジに接続され、最終的には直流になります。したがって、ZBK 制御トランスの設計では、整流回路の特性が特に考慮されています。

出力は抵抗器やモーターによって直接使用されるのではなく、整流管に使用されます。

整流によってもたらされる電流の脈動と高調波に耐える必要があります。

絶縁性、温度上昇、構造が整流条件に適合している必要があります。

一言で言えば、ZBK制御トランスは「予備整流電源」セクションであり、電圧を変更するのは表面的な作業にすぎず、整流に適応するのはその専門分野です。

どこにありますか ZBK制御トランス 必要ですか？

簡単に言うと、AC が DC に変換される場所では、ほとんどの場合、フロントエンドに整流変圧器が必要になります。

ZBK制御トランスと通常のトランスの比較

通常の変圧器は技術的には整流に使用できますが、過熱してすぐに劣化する傾向があります。 ZBK 制御トランスは、この困難な作業のために特別に構築されています。

似ているように見えますが、重要な部分が異なります

一見すると、ZBK は標準の BK トランスによく似ています。しかし内部的には、是正義務を適切に処理するためにいくつかの変更を加えました。

巻線設計 – 整流電流に伴う DC 成分を考慮します。これにより、余分な熱やノイズの原因となるコアの不均一な飽和が防止されます。

絶縁クラス – 通常はクラス F (155°C) またはクラス H (180°C)。簡単に言うと、熱への対応が良くなります。

電圧調整 – 整流された負荷はかなり変動する可能性があります。 ZBKは負荷が急変しても出力が安定するよう設計されています。

サージ耐性 – 整流管またはダイオードが点火すると、急激な突入電流が発生します。 ZBKはその打撃を文句なく受け止めることができる。

タップ設計 – 複数のタップにより、さまざまな整流設定 (半波、全波、ブリッジなど) に合わせて電圧を微調整できます。

また、純銅巻線、高級シリコン鋼、真空含浸などの優れた材料も使用しています。 「それだけで十分」ではありません。整流器として何年も使用できるように作られています。

ZBKを選ぶ際の注意点

容量 – 整流後に必要な DC 電力を計算し、効率で割って AC 側 VA を求めます。次に、安全マージンとして少なくとも 20 ～ 30% を追加します。

出力電圧 – ダイオードとサイリスタはある程度の電圧を降下させることに注意してください (ダイオードの場合は約 0.7 ～ 1 V、サイリスタの場合はそれ以上)。変圧器の出力は、必要な最終 DC 電圧よりも少し高くなければなりません。

整流方法 – 半波整流、全波整流、およびブリッジ整流はそれぞれ変圧器に異なる要求を課します。何を使っているか教えてください。

マルチタップかどうか – DC 電圧を定期的に調整する必要がある場合は、マルチタップまたは調整可能なモデルを入手してください。

絶縁クラス – 整流は高温になります。安心するにはクラス F または H をお選びください。

実際の例

環境機器メーカーは、単相 220V 入力→変圧器→整流器ブリッジ→電気めっきタンクへの低電圧大電流出力という構成で電気めっき電源を製造しました。

当初は通常の制御トランスを使用していました。 1 年以内に変圧器が過熱し、過度のノイズが発生し、絶縁劣化が発生しました。

同じ容量の ZBK 整流器変圧器に切り替えた後:

動作温度は15℃近く下がりました。

2年間の連続稼働でも問題は発生しませんでした。
