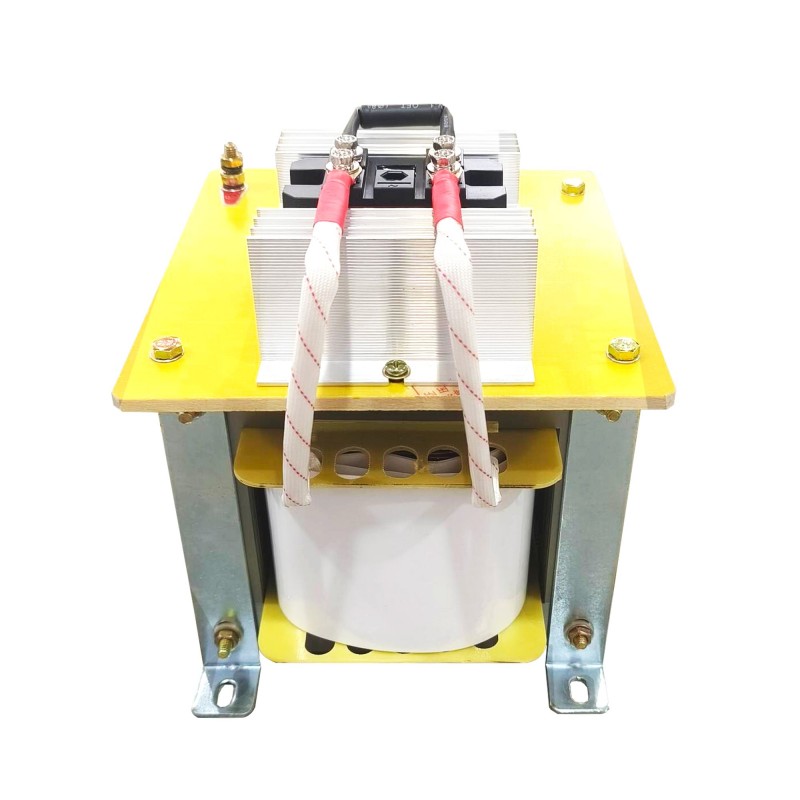

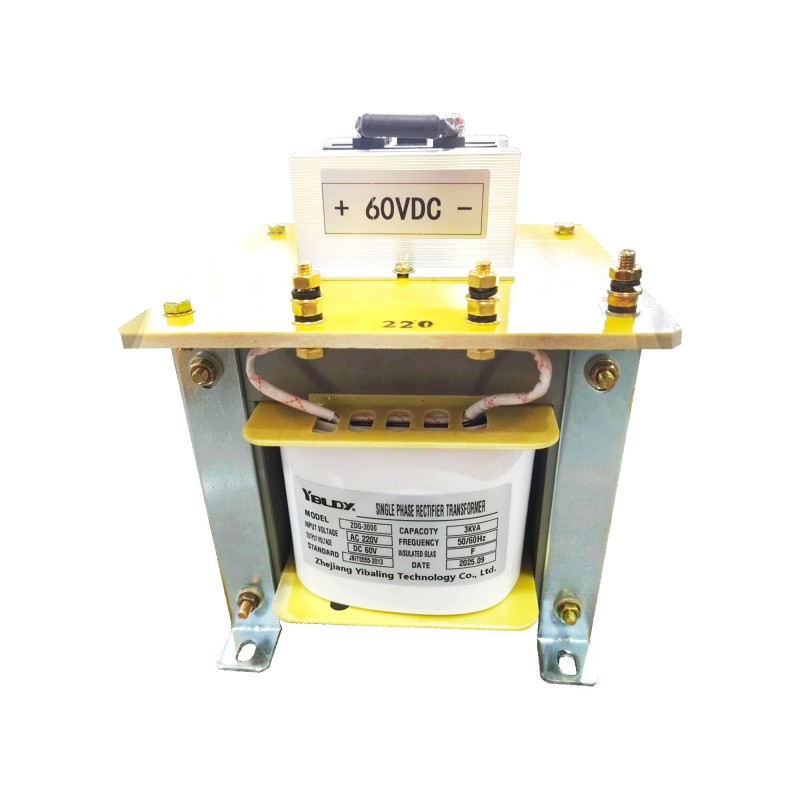

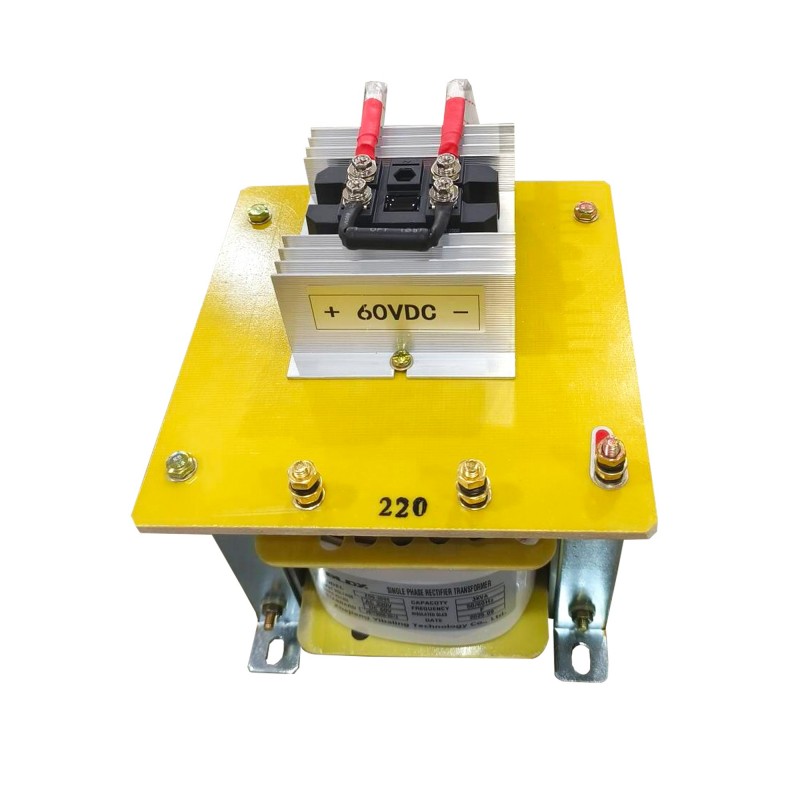

ZBK制御トランス

ZBK制御変圧器は、ファクトリーオートメーションおよび電気制御システム向けに特別に設計された乾式変圧器です。コアには高品質の冷間圧延珪素鋼板を使用し、固体絶縁材と組み合わせています。全体的な設計はコンパクトで効率が良く、動作中の優れた温度上昇制御を維持します。
その主なタスクは、主回路の高電圧（一般的な 380V など）を、制御回路が必要とするさまざまな低電圧電源（220V、110V、または標準電圧の 36V および 24V など）に安全に変換することです。これにより、PLC、コンタクタ、リレー、表示灯、各種計器などに安定した信頼性の高い電源を供給することができます。
製品は完全に産業環境の基準に従って設計されています。過負荷に耐える強力な能力があり、一般的な妨害を恐れません。工作機械、生産ライン、配電システム、各種自動制御シーンなど、さまざまなシーンでスムーズにご利用いただけます。まさに、安全・安定した動作を実現する制御回路に欠かせないキーコンポーネントです。

コア材料

使用される冷間圧延無方向性珪素鋼板は業界でDW470として認められており、板厚は0.35または0.5ミリメートルに管理されています。この材料は透磁率が高く、鉄損が低いため、無負荷時の消費電力が非常に少ないです。

コイル: T2 グレードの電解銅

それらを覆う絶縁塗料はQZ(G)-2/155/Iグレードのポリエステル素材であり、最高155℃の温度に耐えることができます。 ZBK 制御トランスは長時間全負荷で動作しても、過熱による問題が発生する可能性はほとんどありません。
絶縁処理に関しては、中間層には DMD 複合フォイルがパッドされており、1 ミリメートルあたり最大 8 キロボルトの電圧に耐えることができます。

フレームワーク：PBT素材

難燃グレードUL94 V-0を取得しており、発火することはありません。最後に、変圧器全体に真空含浸処理が施され、1032 アルキド樹脂または H グレード有機シリコーン樹脂を使用して巻線を完全に密閉します。
このようにして製造することにより、-15℃から40℃の環境に置いた場合でも、85℃を超える温度上昇はなく、絶縁抵抗は100メガオーム以上を維持します。宜巴嶺工場での経験によれば、10万時間以上の通常使用では大きな問題は発生しません。
これらの材料と製造プロセスの選択により、ZBK 制御変圧器は工場の作業場環境での長期テストに耐えることができます。

よくある質問

Q: ZBK 制御トランスの目的は何ですか?普通の小型変圧器とどう違うのですか？
A: ZBK 制御トランスは、産業用制御キャビネット向けに特別に設計されています。その主な機能は、主電源からの高電圧 (380V など) を、制御回路が必要とする安全な低電圧 (通常は 24V、36V、110V など) に変換することです。
ZBK 制御トランスと通常のトランスの主な違いは、工業グレードの設計にあります。
材料はより堅固であり (DW470 シリコン鋼板と T2 電解銅の使用など)、保護がより優れており (真空含浸処理)、コンタクターが閉じることや制御回路のコイル動作によって引き起こされる電流の影響に継続的に耐えることができ、グリッド干渉を効果的に分離して、PLC や計器などの敏感な機器の安定した動作を保証します。

Q：ZBK制御トランスの巻線に使用されているT2電解銅と通常の銅線に違いはありますか？
A: 根本的な違いがあります。 T2は国家規格の高級電解銅で、純度99.9%に達し、優れた導電性を持っています。
巻線に T2 銅を使用すると、同じ電力でも抵抗が小さくなり、発熱も少なくなります。これにより、全負荷または短期間の過負荷でも、ZBK 制御トランスが過度の巻線熱によって焼損することがなくなります。
安価な変圧器の多くは、不純物を含むリサイクル銅や銅被覆アルミニウムを使用していますが、これらは導電率が低く、機器の動作に安全上の危険をもたらします。

Q: パラメーターに真空含浸プロセスが含まれているのを見ました。これは重要ですか?
A: それは非常に重要です。これは信頼性を高めるための重要なステップです。
このプロセスでは、組み立てられた ZBK 制御トランス コアを真空タンクに置き、空気を抜き、絶縁塗料 (1032 樹脂など) に浸して、塗料が巻線のあらゆる隙間に完全に浸透できるようにします。
その後、乾燥・硬化させます。このプロセスには 3 つの主な機能があります。
まず、湿気と腐食を防ぎ、作業場の環境に適応します。
第二に、硬化後、巻線は単一の実体となり、耐衝撃性とノイズ低減が向上します。
第三に、微細な隙間を埋め、絶縁強度と放熱能力を向上させます。
このプロセスを経ていない変圧器は、湿気の多い環境や振動する環境では故障する傾向があります。
