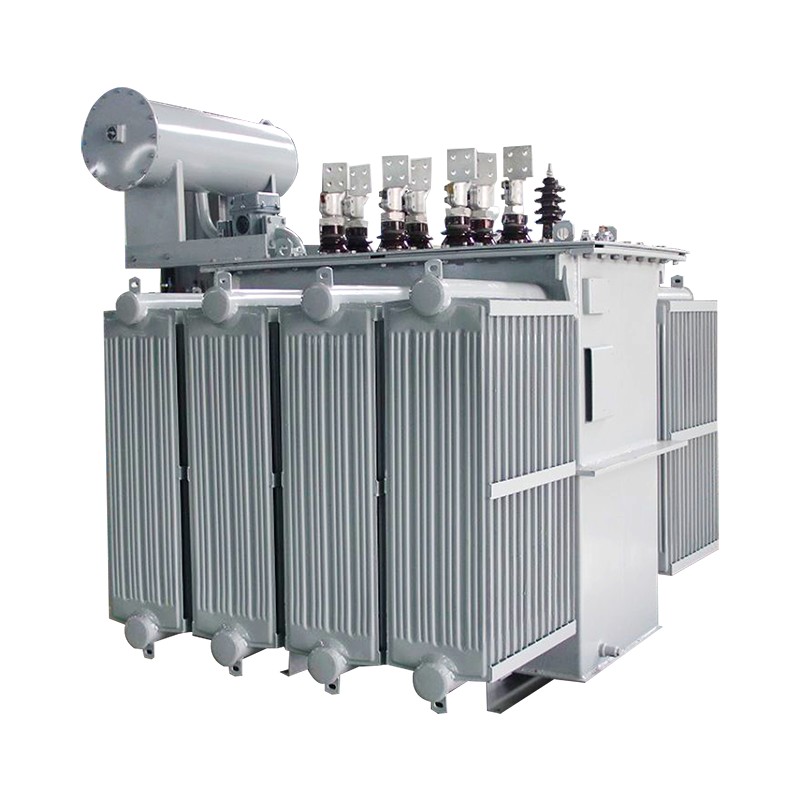

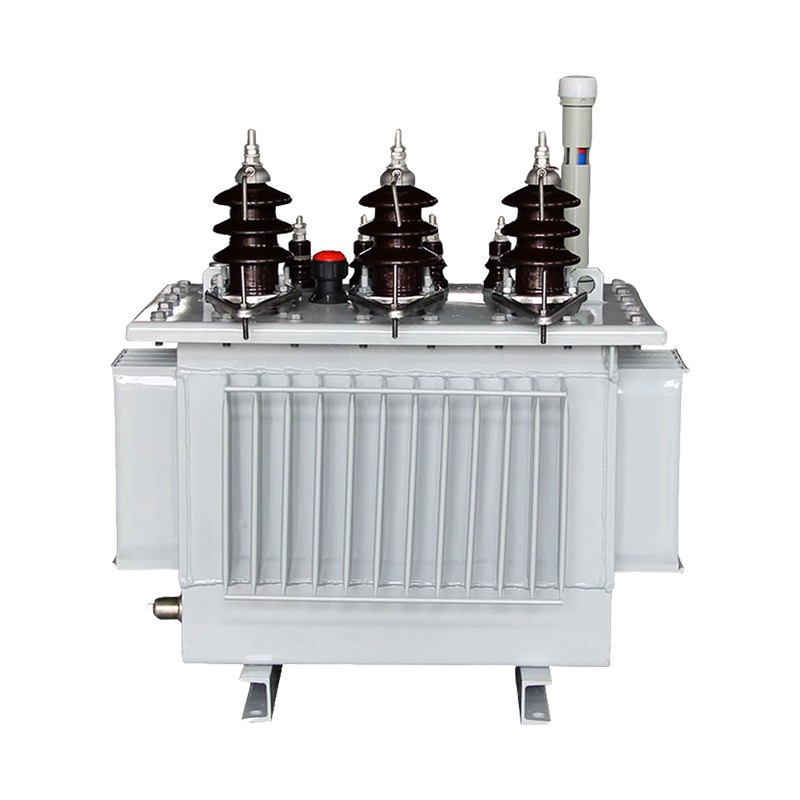

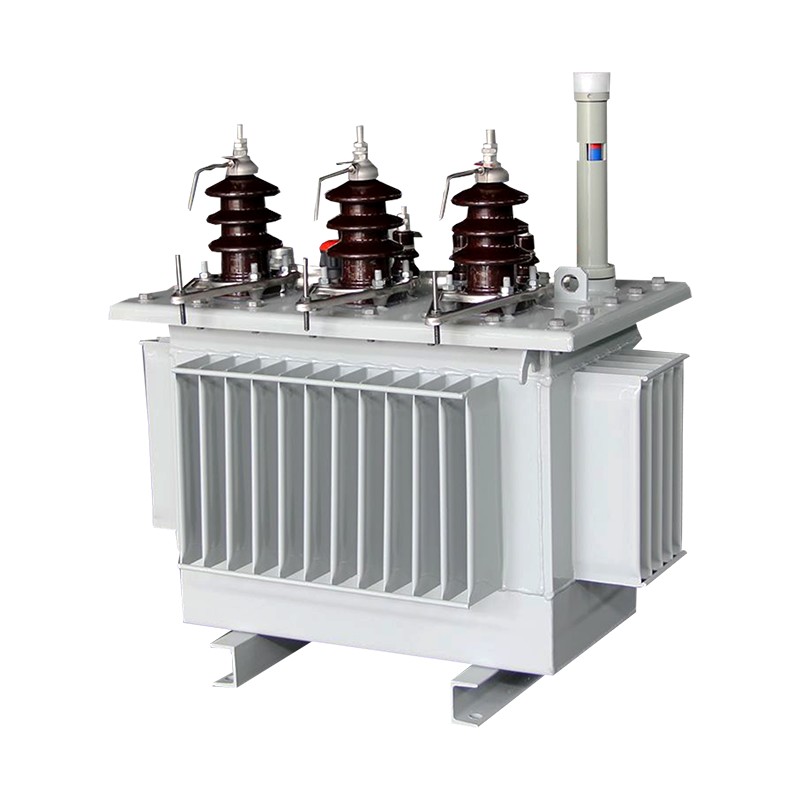

S13 配電変圧器

S13 配電変圧器は、伝統的な構造と成熟した技術に基づいて多くの改良を加えました。たとえば、コイル端での効果的なサポートが強化され、短絡電流に対する耐久性が向上しました。

本製品はヘリカルコイルを縦方向のオイルチャンネルを持つコイルに変更し、トランス内部の放熱性を向上させています。同時に、トランス本体の外部に新たな昇降構造や位置決め構造を採用し、長距離輸送や運用時の信頼性を向上しました。

会社概要

高品質の素材

信頼性の高い S13 配電変圧器を作成するために、宜巴嶺工場では材料を最初から厳しく管理しています。

まず、巻線導体には抵抗率が極めて低い無酸素銅線を使用し、精密な伸線加工と研磨加工を施し、バリのない滑らかな表面を実現しています。これにより、渦電流損失と表皮効果が物理的に低減され、負荷損失が大幅に低減されます。

コアには高透磁率、低損失の高品質冷延方向性珪素鋼板を使用しています。最適化された磁気回路設計により、無負荷損失は業界トップレベルに低減されます。シール工程では、耐油性、耐高温性、耐老化性に優れた特殊なゴム材料を選択し、長期使用時のシール部品の弾性と靭性を確保し、漏れのリスクを排除します。

油入形には真空多段濾過と精密濾過処理を施した変圧器油を注入します。水分含有量、ガス含有量、不純物の粒​​子径は国家基準をはるかに上回っており、絶縁強度と放熱効率が確保されています。

プロセス全体を通じて、すべてのコア原材料は、中国国家規格および ISO9000 品質管理システムに従って、サプライヤーの認定、受入検査から生産プロセスに至るまでのフルチェーンで厳格なレビューとトレーサビリティ管理の対象となり、各 S13 配電変圧器が強固で一貫した材料基盤の上に構築されていることを保証します。

作業条件

S13 配電変圧器の標準動作環境は、屋外油浸機器の設計境界を満たす必要があります。

1. 地理的位置

標高1000m以下の地域に対応した標準設計です。

高度がこの制限を超える場合は、ディレーティング要件に従って容量と絶縁を下げる必要があります。

2. 気候条件

以下に準拠する必要があります。

最高使用温度: +40℃を超えないこと

最も暑い月の平均気温: +30℃を超えない

最低温度：-25℃以上（屋外型の場合）

空気の相対湿度: 過度の結露を避けるため、25℃ で 95% を超えないようにしてください。

3. 設置場所

設置する場合は、自然冷却を確保し、重大な障害物のない換気の良い屋外スペースにする必要があります。基礎は堅固で平坦で、油層側に向かって緩やかな傾斜がなければなりません。

S13 配電変圧器は、通常の汚染レベルの環境に適しています。海岸地域や工業地域等、塩霧や腐食性ガス、汚染の激しい地域では、外断熱や防食設計を強化するための追加説明が必要です。

可燃性および爆発性の環境での使用は固く禁じられており、極端な振動条件に長期間さらされることは避けてください。

S13 配電トランスの選び方

1. S13 配電変圧器を購入する場合、負荷特性を確認するには定格値を理解することが常に重要です。

負荷特性には、負荷の種類と電圧変動が含まれます。負荷の種類としては、断続負荷と連続負荷があります。

2. 電圧比は負荷の特性と用途によって異なります。これは、一次電圧と二次電圧、または高電圧と低電圧の比率を取ることによって計算されます。

S13 配電変圧器のサイズは電圧比にも依存します。電圧比が大きくなるほど、一次巻線の巻数が増えるため、体積も大きくなります。

3. S13 配電変圧器を選択するときは、効率に注意を払う必要があります。効率的な S13 トランスは、電圧を正しく変換することで電力損失を削減します。

これはエネルギーの節約だけでなく、コストの節約にも役立ちます。機器は、使用される部品やコンポーネントの品質が最高である場合にのみ効率的に動作します。
