油入変圧器についてご存知ですか？

発電所から出てくる電気は非常に高い電圧（数万ボルト、場合によっては数十万ボルト）であり、産業機械や一般家庭で直接利用することはできません。

電圧を下げる必要があります。

この仕事は誰がやりますか?油入変圧器.

これらは目新しいものでも最先端のものでもありませんが、その動作原理は 1 世紀以上にわたってほとんど変わっていません。しかし今日に至るまで、おそらくすべての変電所、すべての電柱の下、すべての工場の配電室で 1 つを見つけることができます。

油入変圧器は何に使用されますか?

簡単に言えば、電圧を変換することです。

降圧: 高圧電力 (例: 10kV) を機器用の低圧電力 (例: 380V、220V) に変換します。

ステップダウン – 高電圧 (10kV など) を低電圧 (380V、220V) に降下して、機器が実際に使用できるようにします。

ステップアップ – 太陽光発電または風力発電用。送電網に電力を供給する前に電圧を昇圧するため、長い送電線で多くのエネルギーが失われることはありません。

周波数を変更したり、高調波を除去したり、電圧を調整したりすることはありません。それは、電圧を必要な電圧に変換することです。

なぜ「油浸」と呼ばれるのですか？

シンプルです - オイルが充填されています。

燃焼用ではありません。断熱と冷却の 2 つの目的があります。

絶縁 – オイルはコイルとコアの間、およびコイルとタンクの間に存在します。これがなければ、高電圧がすぐにアーク放電し、短絡、放電、機器の焼損が発生する可能性があります。

冷却 – コイルが熱くなると、オイルが熱を奪い、タンクの壁が熱を空気中に逃がします。油は熱を多く蓄えるので、油浸変圧器過負荷にうまく対処します。彼らは文句を言わずにしばらくハードに走ることができます。

ただし、オイルは永久に使えるわけではありません。時間が経つと汚れが付着し、湿気も吸い込みます。時々テストしたり、フィルタリングしたり、交換したりする必要があります。そこが乾式変圧器との最大の違いです。

乾式変圧器は油を使用しません。冷却には空気を使用します。はい、より安全でクリーンです。しかし、より高価であり、過負荷もかかりません。この 2 つはお互いの代わりになるものではありません。それらはさまざまなシナリオに対応します。

油入変圧器は故障しやすいですか?

それどころか、それらは最も耐久性のある電力機器の1つです。

設計上の耐用年数は通常 20 ～ 30 年です。深刻な過負荷がかからず、オイルが永久に不足したり、落雷が繰り返し発生したりしない限り、数十年間にわたって確実に動作することができます。

一般的な「障害」はまれです。

油面低下（漏れや蒸発）

油の品質劣化（水分や酸化）

ブッシュとタップチェンジャーの老朽化

長期過負荷による絶縁劣化

これらの問題が突然障害を引き起こすことはありません。定期的な検査やオイル検査により、これらを事前に検出し、対処することができます。油入変圧器はメンテナンスフリーではありませんが、適切なメンテナンスを行うことで長寿命が保証されます。

どこにいるのか油入変圧器まだ使用されていますか?

油入変圧器の主要パラメータ: お客様からよく寄せられる質問

容量 (kVA): すべての負荷の電力を合計し、30% ～ 50% のマージンを追加します。厳密な計算は避けてください。

銅またはアルミニウム: 銅とアルミニウム

銅のほうがコストがかかります。アルミニウムの方がコストが安くなります。

しかし、銅は伝導性が高く、寿命が長く、熱の処理が優れています。機器が昼夜を問わず稼働する場合は、銅を選択してください。後で自分に感謝するでしょう。

完全密閉型またはコンサベータ型

完全密閉なので空気の侵入を防ぎます。酸素が少なくなると、オイルの老化が遅くなり、頻繁にオイルをいじる必要がなくなります。

オイルレベルが見えるコンサベータタイプ。とにかく定期的にチェックしてくれる人がいたほうが良いでしょう。

エネルギー効率クラス – S11、S13、S20…

数値が大きいほど損失は少なくなりますが、価格も高くなります。計算してみてください。電気の節約により、高額な初期費用が支払われるまでに何年かかりますか?それがあなたの答えです。

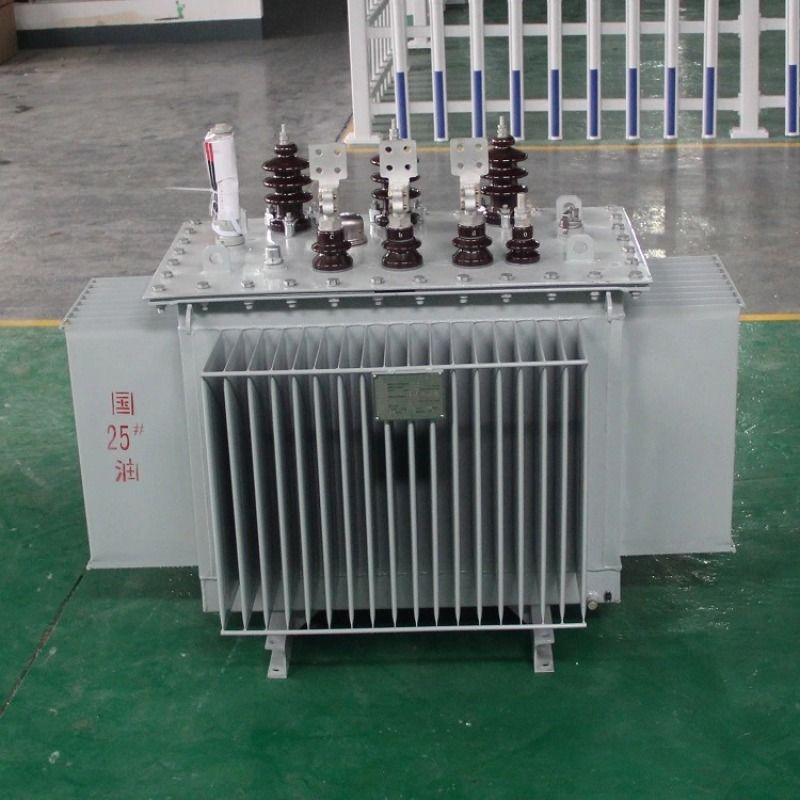

イーバリンさんの油浸変圧器

何も派手なことはありません。ただしっかりとした仕事。

コア – 高級冷間圧延シリコン鋼、完全にインターリーブされたジョイント。無負荷損失が低い。

巻線 - 標準では純銅 (ご要望があれば高純度アルミニウム)。層の断熱は緻密で一貫しています。

絶縁油：プレミアム変圧器油、出荷前に耐電圧、水分含有量、誘電損失について完全にテストされています。

タンク: 漏れと耐腐食性のために完全に密閉溶接された波形またはフィン付きラジエーター。

工場テスト: すべてのユニットは、変圧比、DC 抵抗、絶縁抵抗、無負荷損失、負荷損失、電源周波数耐電圧のテストを受けます。サンプリングのみのテストはありません。

アプリケーションシナリオ

工場物流、住宅用変電所鉱業、化学、製紙、繊維産業太陽光発電昇圧、風力発電系統接続輸出支援事業、海外援助事業

仕様

容量：30kVA～3150kVA（大容量もご相談可能）

電圧: 主に 10kV/0.4kV、カスタマイズされた非標準オプションも利用可能。
