単相高出力電圧レギュレータ

Yibaling単相高出力電圧レギュレータは、本質的には交流電圧を正確に調整できるパワーバルブです。入力電圧を機器の許容電力範囲内で必要な値にスムーズかつ継続的に調整できます。この製品のメーカーおよびサプライヤーとして Ybaling を安心してお選びいただけます。
大電力と非常に高い電圧制御精度の両方を必要とする産業および研究分野にとって、この製品は非常に役立つアシスタントとなります。
このうちセルフカップリング型は構造が簡単で低コストですが、ブラシの磨耗があり、ブラシの磨耗が発生します。一方、非接触タイプは高価ですが、迅速な調整とメンテナンスフリーの利点があり、自動化制御の要件により適しています。
主な機能は、数十から数百キロワットの負荷に耐えることができ、正確な電圧調整を実現し、過電流や過熱などの複数の保護機能を内蔵していることです。
当社の製品は、大型機器のソフトスタート、電気炉の温度制御、照明調整、製品のエージング試験、新エネルギー機器の実験などに幅広く使用されており、現代の電力システムにおける安全で安定した制御可能な電力供給を実現するための重要な装置となっています。

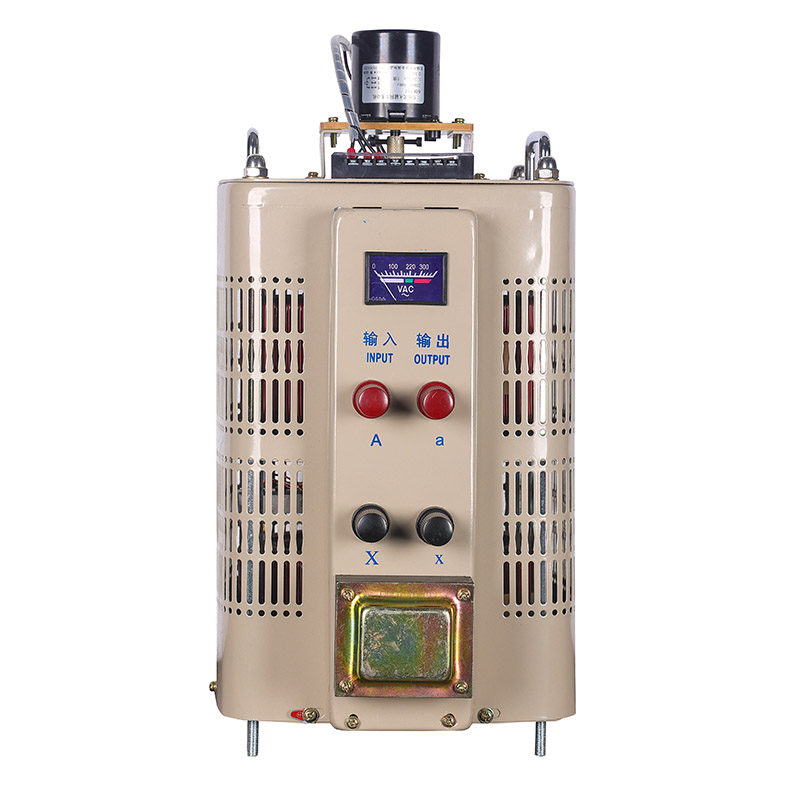

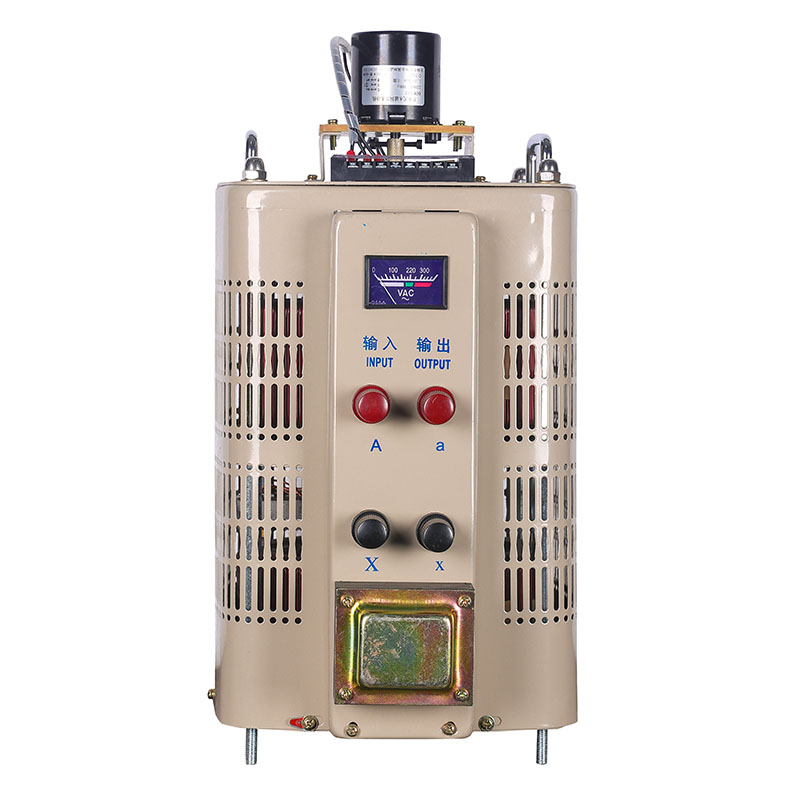

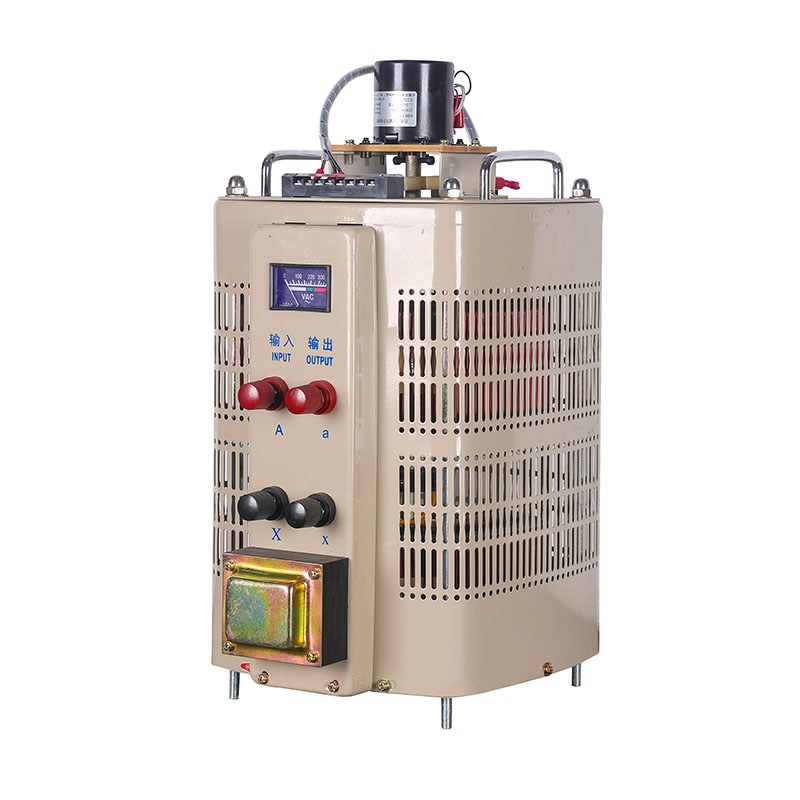

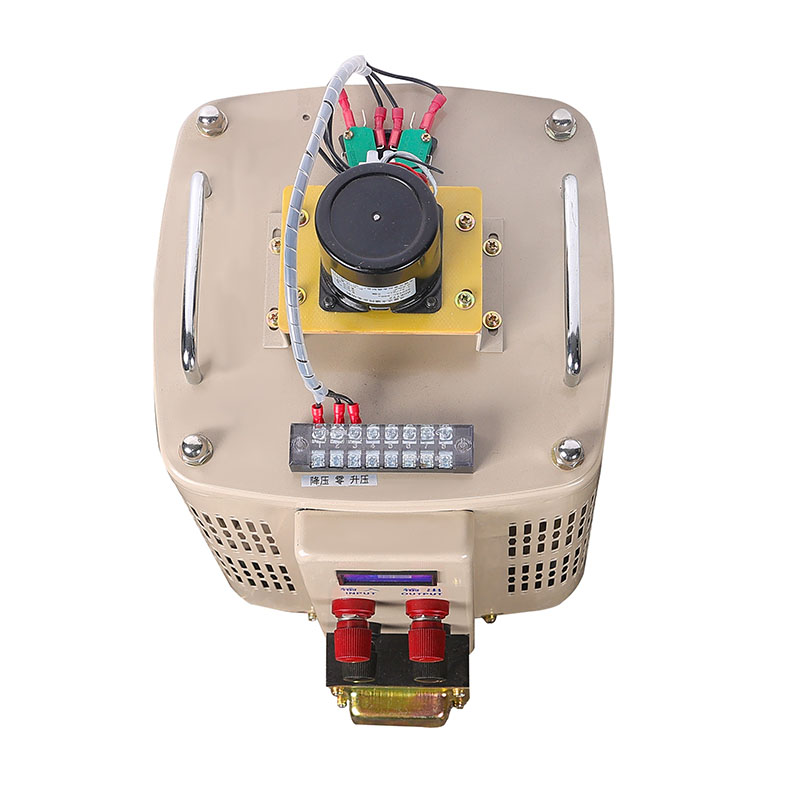

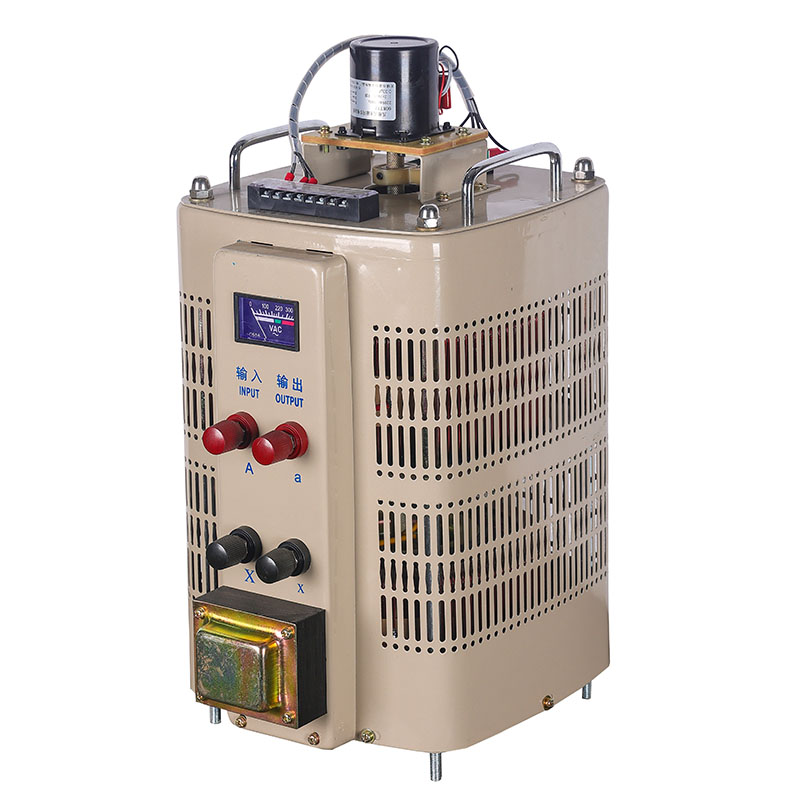

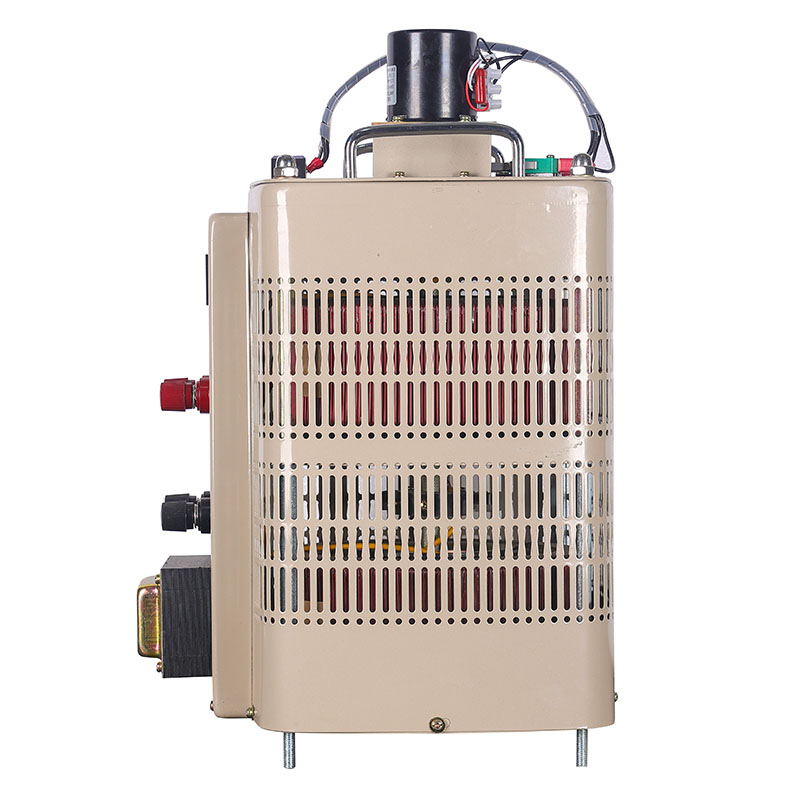

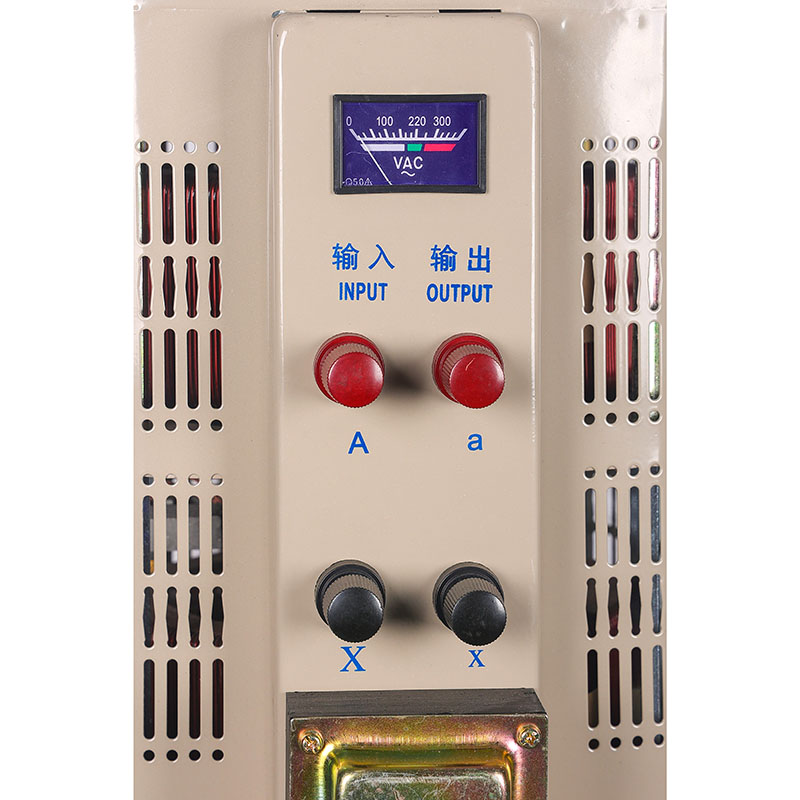

製品写真

製品構造

Yibaling 単相高出力電圧レギュレータの電圧調整コアは、一連の正確で堅牢な電気機械調整システム。基本原理は、円筒巻線の微細研磨された導電面上の特殊ブラシの接触位置を精密に変化させることにより、一次側と二次側の実効巻数比を連続的かつ無段階に変化させ、出力電圧のスムーズなレギュレーションを実現するものです。

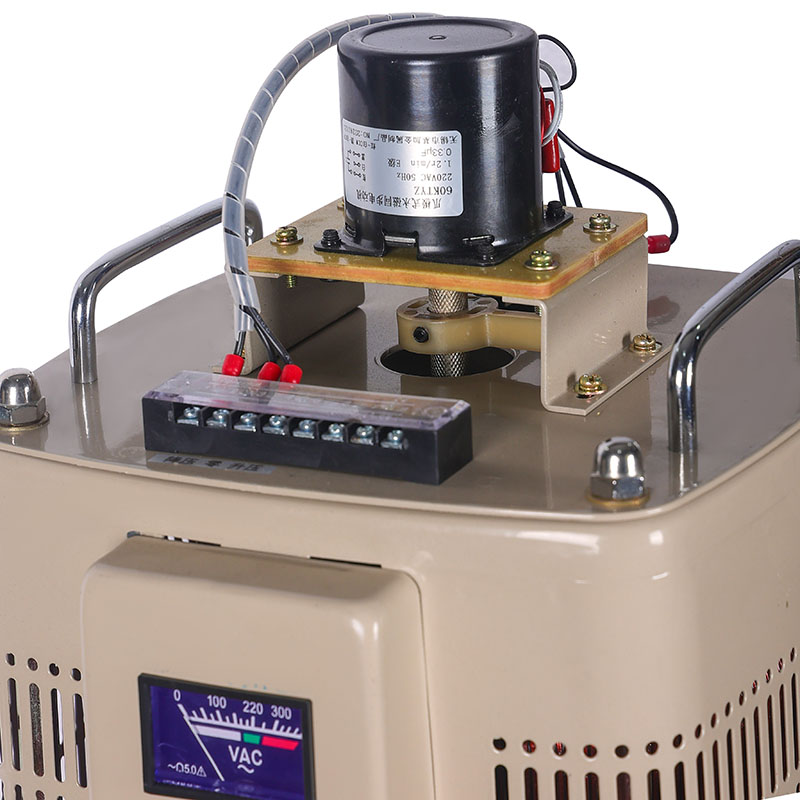

鍵は伝達機構の設計と実装にある：専用の低速・高トルク非同期モーターを駆動源として駆動します。その出力は、高強度合金ウォームギヤペアを介して第 1 段階の減速とセルフロックを受け、スムーズな伝達、正確な位置決め、およびどの位置でも確実にロックされ、振動による振れを防ぎます。
伝動チェーン全体のコンパクトな構造と高いトルク増幅率により、大出力・大電流条件下でもブラシと巻線面の圧力を一定かつ適切に保つことができ、低接触抵抗、低スパーク、長寿命で確実な電圧調整を実現します。このシステムは、単相高出力電圧調整器の手動または自動の正確な電圧調整を実現し、安定して動作させるための物理的基盤です。

動作条件

Yibaling 単相高出力電圧レギュレータを使用する場合は、動作環境に特別な注意を払う必要があります。換気が良く、清潔で乾燥した屋内エリアに設置する必要があります。
設置は安定しており、熱が放散できるように周囲に十分なスペースを確保する必要があります。電源を接続するときは、入力電圧と周波数が機器の銘板に記載されているものとまったく同じである必要があり、接続された負荷が機器で指定された最大容量を超えてはなりません。
動作中、環境は重大な振動を受けてはなりません。電圧調整器は、腐食性ガス、導電性粉塵、裸火、高温機器、可燃物から遠ざけてください。
オペレータは関連する専門知識を持っていることが望ましいです。また、機器の出力電圧、電流、放熱が正常かどうかにも細心の注意を払う必要があります。
定期的にゴミの掃除や配線の緩みの確認、カーボンブラシが付いている古いタイプの電圧調整器の場合はカーボンブラシの磨耗状態もチェックする必要があります。
これらすべての詳細が適切に処理されて初めて、単相高出力電圧レギュレータは安定して確実に動作し、電圧の調整を正確に支援することができます。

カスタムプロセス

1. キーパラメータのロック

顧客が必要とする基本パラメータを決定する: 定格容量 (KVA、衝撃電流に対して十分なマージンを確保する必要があります。通常は 30% ～ 50% 増やすことをお勧めします)。入力電圧範囲、出力電圧範囲および精度（0 ～ 430V 調整可能、精度 ±1% など）。
パフォーマンス要件：応答速度（急激に変動する負荷の場合）、電圧調整方法（手動、自動サーボモータ駆動、非接触電子電圧調整）、効率要件。
構造および材料の要件：シェル材質（鋼板、ステンレス）、冷却方式（自冷、強制空冷）、特殊加工（防錆塗装処理、耐衝撃設計等）。

2. ドキュメントの出力

両当事者は、法的および技術的根拠として機能する、単相高出力電圧レギュレータに関するカスタマイズされた技術契約に共同で署名します。契約には、すべての定量的指標、材料仕様、および受け入れ基準が含まれている必要があります。

3. デザインスキーム

コア設計の選択: コラム型電圧調整構造とサーキュラー型電圧調整構造のどちらを採用するかを決定します。ブラシの材質（銀グラファイト合金など）と巻回導電リングの表面処理プロセス（銀メッキ、厚錫メッキなど）を選択します。
トランスミッションとドライブの設計: 自動電圧調整の場合、単相高出力電圧調整器のスムーズな調整と正確な位置決めを確保するために、サーボ モーターとウォーム ギア減速機構の選択とマッチングを設計する必要があります。

4. 生産

設計された技術スキームを本番環境に導入します。
