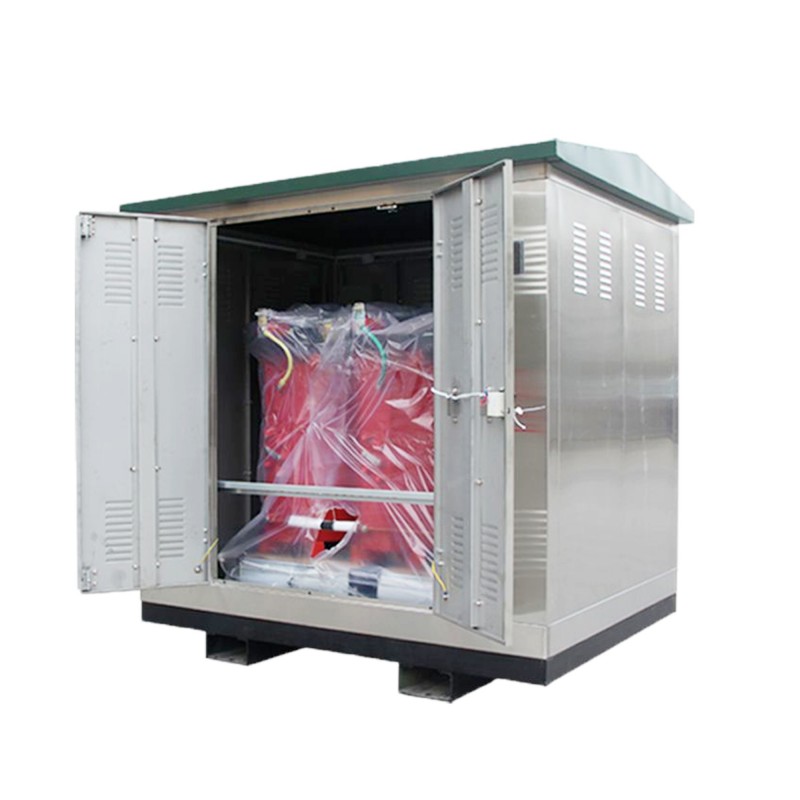

SCB13 乾式変圧器

Zhejiang Yibaling Power Equipment Co., Ltd. は、中国の SCB13 乾式変圧器の主要メーカーおよびサプライヤーの 1 つです。当社の変圧器はお客様に大変ご好評をいただいており、中国のみならずヨーロッパやアメリカなどにも市場を拡大しております。私たちは中国のサプライヤーになることを楽しみにしています。

お問い合わせを送信

製品説明

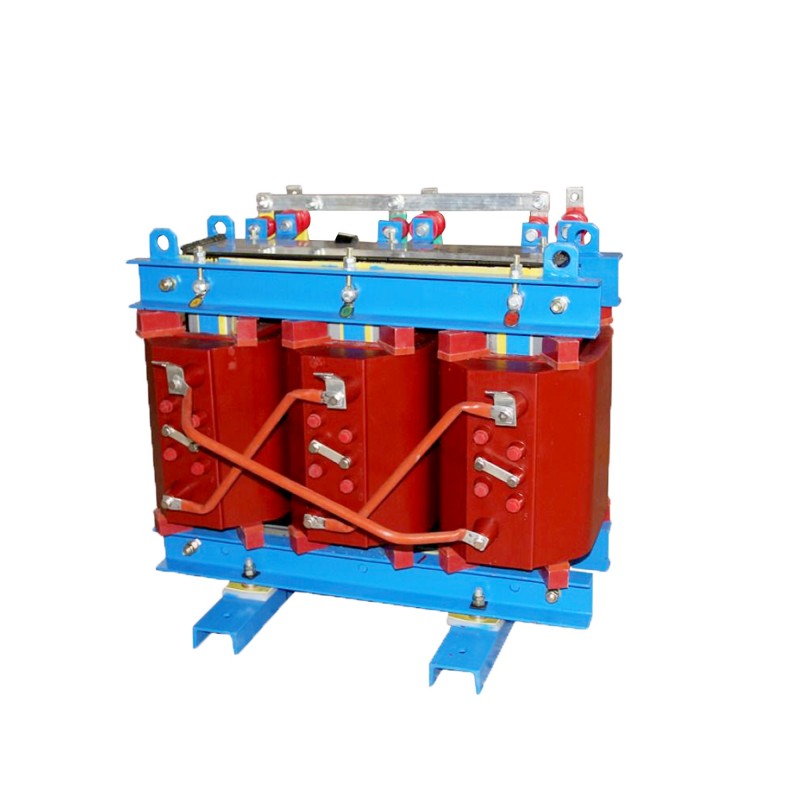

宜巴嶺社製樹脂絶縁乾式変圧器 SCB13 は、型式に示すように三相を「S」、樹脂鋳造による固体絶縁構造を「C」、箔技術による巻線を「B」としています。

SCB13樹脂絶縁乾式トランスは、内部に高品質珪素鋼板を使用し、外部は真空樹脂鋳造により成形されています。この設計により、動作中の無負荷および負荷損失が比較的低いだけでなく、長期的にはかなりの電力が節約され、非常に経済的になります。

同時に、耐火性と防湿性があり、日常のメンテナンスがほとんど必要なく、耐用年数が長く、安全で環境に優しいため、追加の専用変電所を必要とせずに電気負荷が集中する地域に直接設置できるため、非常に便利です。

会社概要

コア材料

SCB13乾式変圧器のコア材料システムは、国家第一級のエネルギー効率（13効率）と高い信頼性を実現するための物理的基盤です。システム全体は、極度の省エネと堅牢な断熱という 2 つの主要な目標を中心に正確に構築されています。

核心は、非常に高級な冷間圧延方向性ケイ素鋼板（30ZH120 またはそれ以上の 27 グレードなど）を使用する必要があり、段付き積層と精密な加工により、無負荷損失を最小限に抑えます。これが、エネルギー効率のしきい値を満たすための決め手となります。

ワインディング 従来のエナメル線の代わりに高導電性無酸素銅箔を採用し、放熱面積の拡大と渦電流特性の向上により負荷損失を大幅に低減し、耐短絡性を確保しました。
銅箔および層間絶縁材高真空環境下に置き、高品質、低粘度、高熱伝導率のH種エポキシ樹脂コンパウンドを用いて完全鋳造します。硬化後は、乾式トランス SCB13 の長期メンテナンスフリー動作の中核となる、防湿、防塵、耐クラック性を備えた導体と一体化した硬質絶縁体が形成されます。

さらに、高温耐性のDMC絶縁部品、インテリジェント温度制御システム（Pt100センサー）、および高品質鋼板シェルが安定した動作を保証する補助システムを構成します。

製品情報

定格容量	長さ	幅	身長	重量（総重量）
KVA	mm	mm	mm	Kg
30	590	500	640	270
50	620	550	670	360
80	680	580	710	510
100	720	600	720	570
125	860	650	850	600
160	900	710	890	730
200	940	750	980	850
250	960	770	1030	980
315	1020	790	1060	1130
400	1060	880	1100	1330
500	1080	900	1160	1480
630	1200	920	1150	1580
800	1260	920	1260	1910
1000	1320	940	1300	2260
1250	1380	950	1380	2660
1600	1460	1120	1490	3180
2000	1490	1120	1620	3600
2500	1520	1120	1760	4220
3150	1600	1120	1860	5000
4000	1680	1120	2150	6300
